Anix AX 02 Planograph Messsystem auf Makoben PLA1100 Anhänger gebraucht

Zum Verkauf steht ein mobiles Planograph-Messsystem Anix AX 02 mit der Gerätenummer #1192, montiert auf einem 1-Achs-Anhänger Makoben PLA1100. Das System ist eindeutig identifizierbar über die Bezeichnungen „AX 02“, „Anix GmbH“ sowie die Gerätenummer 1192.
Das Gerät stammt aus einer Straßenmeisterei in Deutschland und wird zur Ebenheitsmessung nach TP Eben eingesetzt.

Herstellerangaben

Anix GmbH
Hintern Hecken 1
39179 Meitzendorf – Barleben
Deutschland
Telefon +49 39202 8792-52
Fax +49 39202 8792-57
E-Mail info@anix.biz
Website https://www.anix.biz/

MAKOBEN Karosserie- & Fahrzeugbau GmbH
Kieler Weg 1
24217 Höhndorf
Deutschland
Telefon 04344/3050-0
E-Mail info@makoben.de
Website https://www.makoben.de/

Technische Spezifikationen

• Hersteller: Anix GmbH

• Produktname / Produktart: Planograph Messsystem / Ebenheitsmessgerät

• Modell / Typ: AX 02

• Gerätenummer: #1192

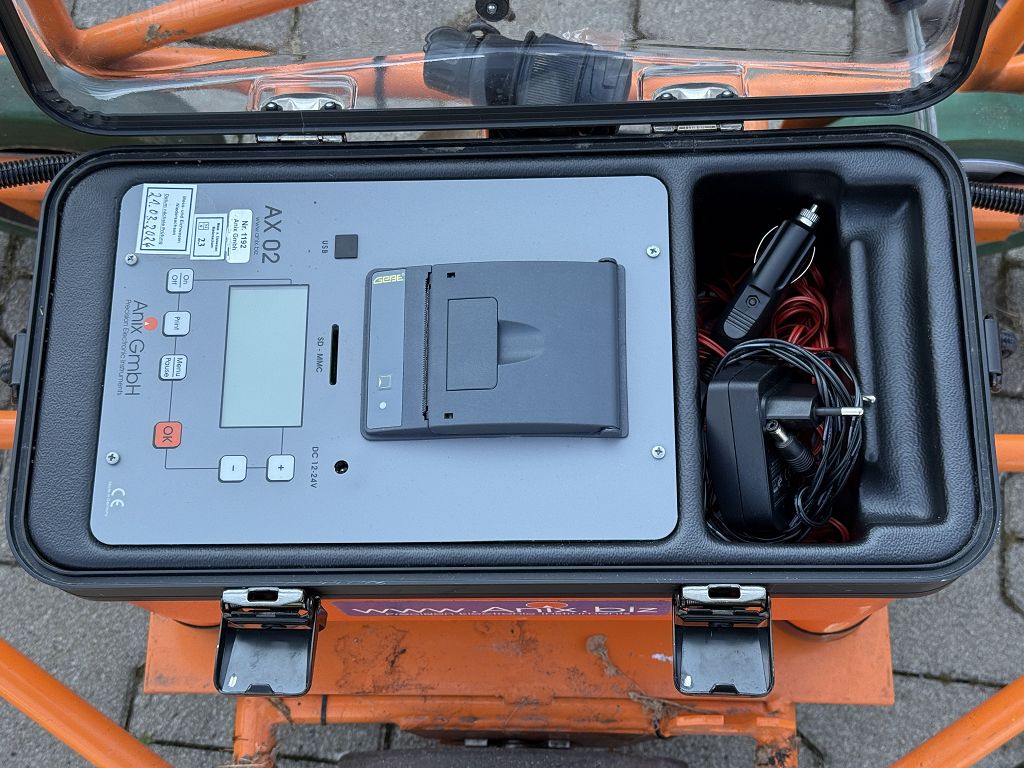

• Anzeige: LCD-Display mit Menüführung

• Schnittstellen:

  • USB

  • SD/MMC Kartenslot

• Spannungsversorgung: DC 12–24V

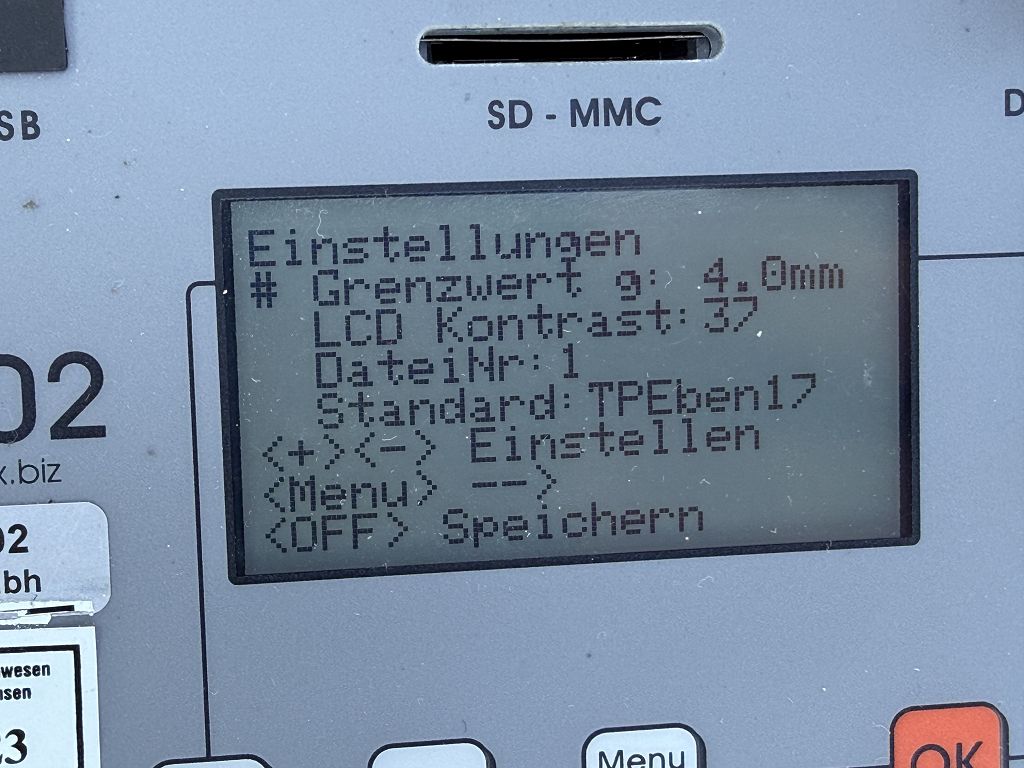

Geräteinformationen (Display abgelesen)

• Version: V1.133

• Kalibriert: 25.09.23

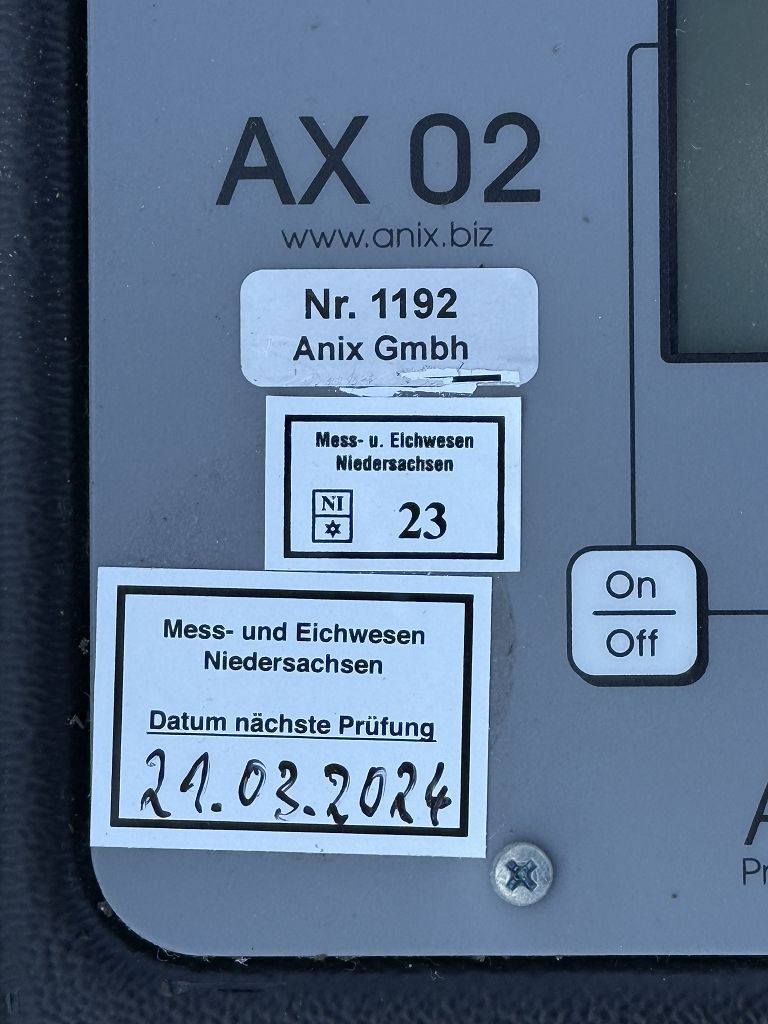

Prüfkennzeichnung

• Mess- und Eichwesen Niedersachsen

• nächste Prüfung: 21.03.2024

Messprinzip / Funktion

• Ebenheitsmessung nach TP Eben 2017 / RVS 11.06.62

• Erfassung von Längsunebenheiten im Fahrbahnprofil

• Messung unter einer virtuellen 4 m Nulllinie

• quasi kontinuierliche Aufzeichnung von Wegstrecke und vertikaler Bewegung

• Grenzwertüberwachung (z. B. 4/6 mm) mit akustischem Signal

• Speicherung der Messdaten auf SD-Karte

• automatische Auswertung am Messende

• integrierter Drucker zur direkten Ausgabe

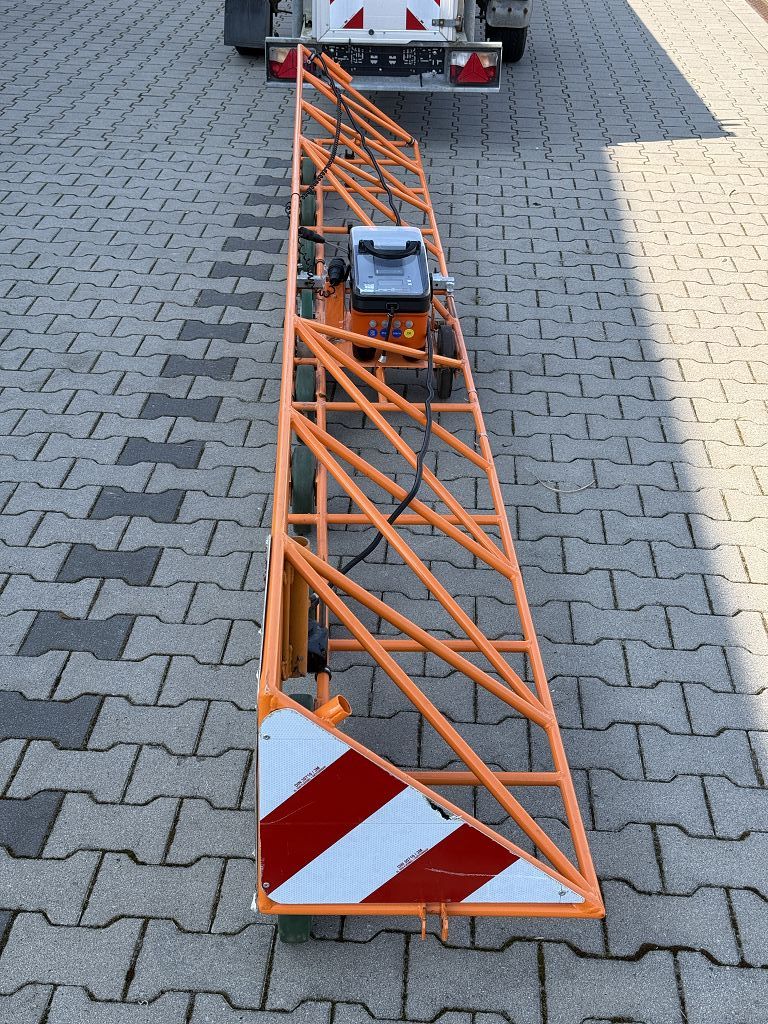

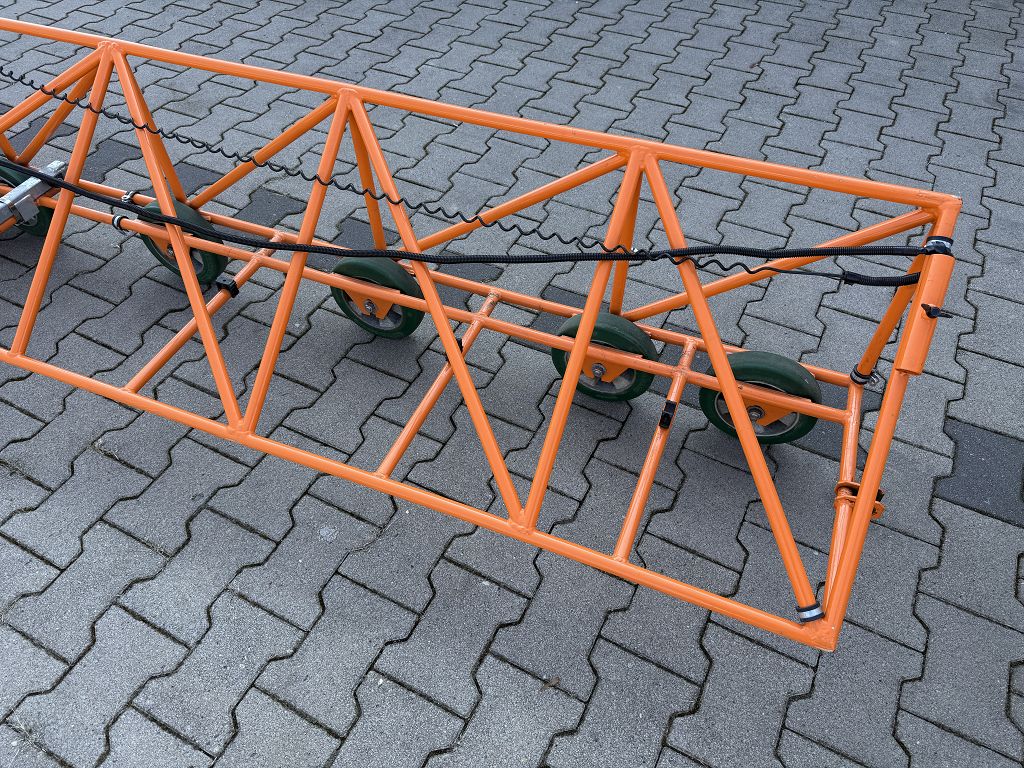

Systemaufbau

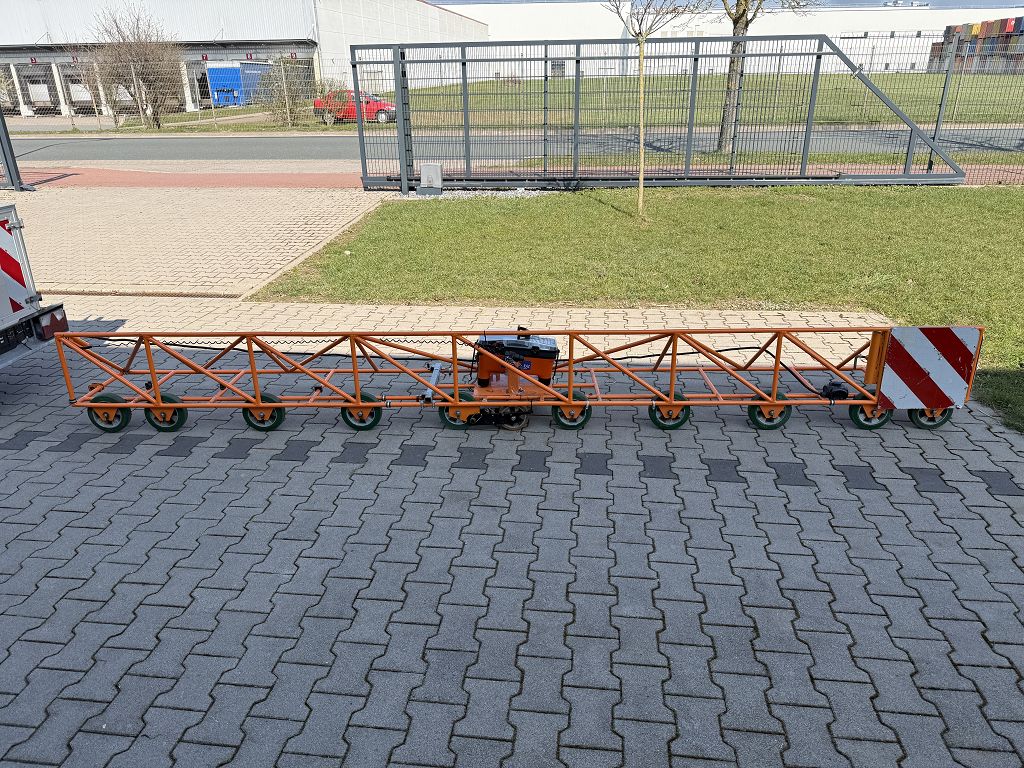

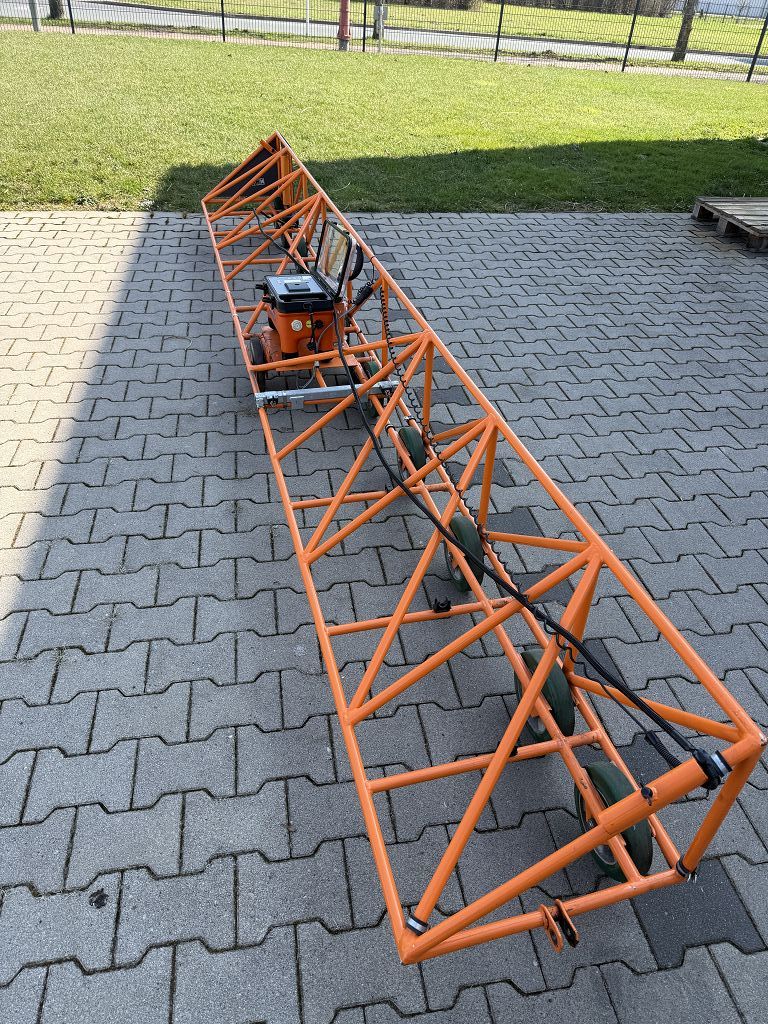

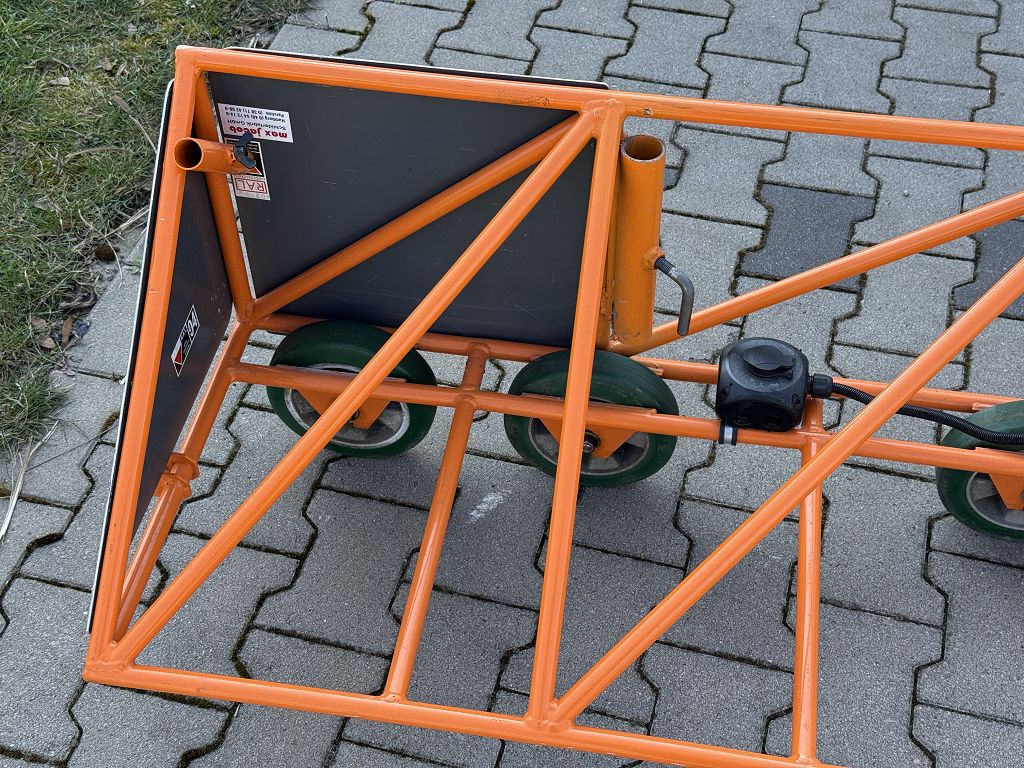

• Rahmenkonstruktion mit mehreren Laufrädern

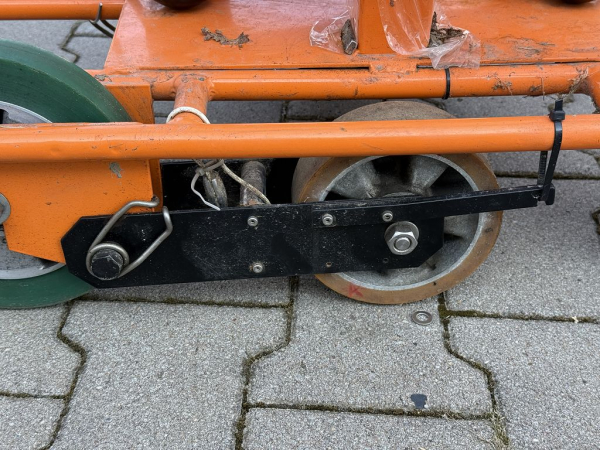

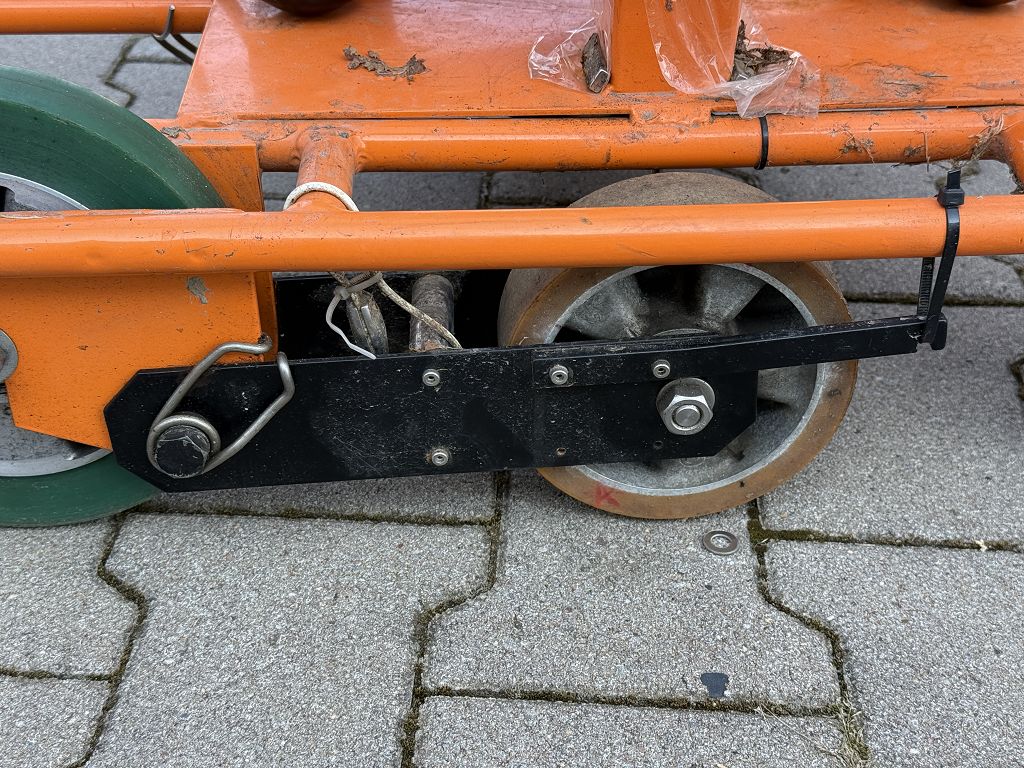

• Messrad und Stützrad integriert

• Zugdeichsel für manuelles Ziehen

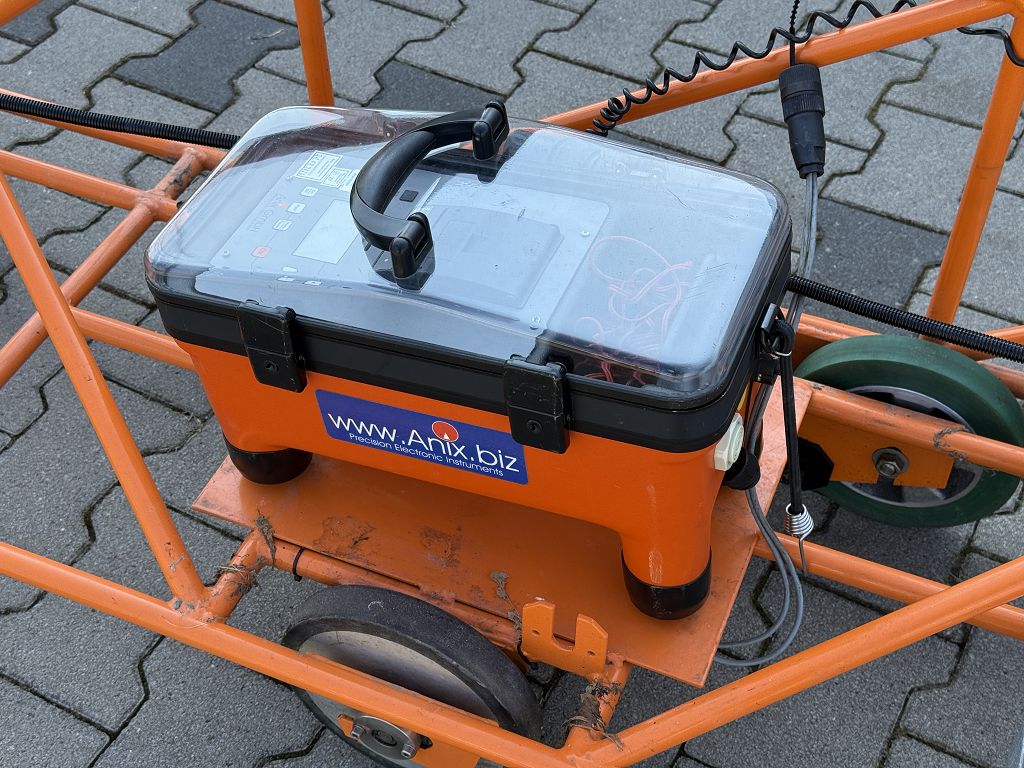

• robuste, wassergeschützte Elektronikeinheit im Gehäuse

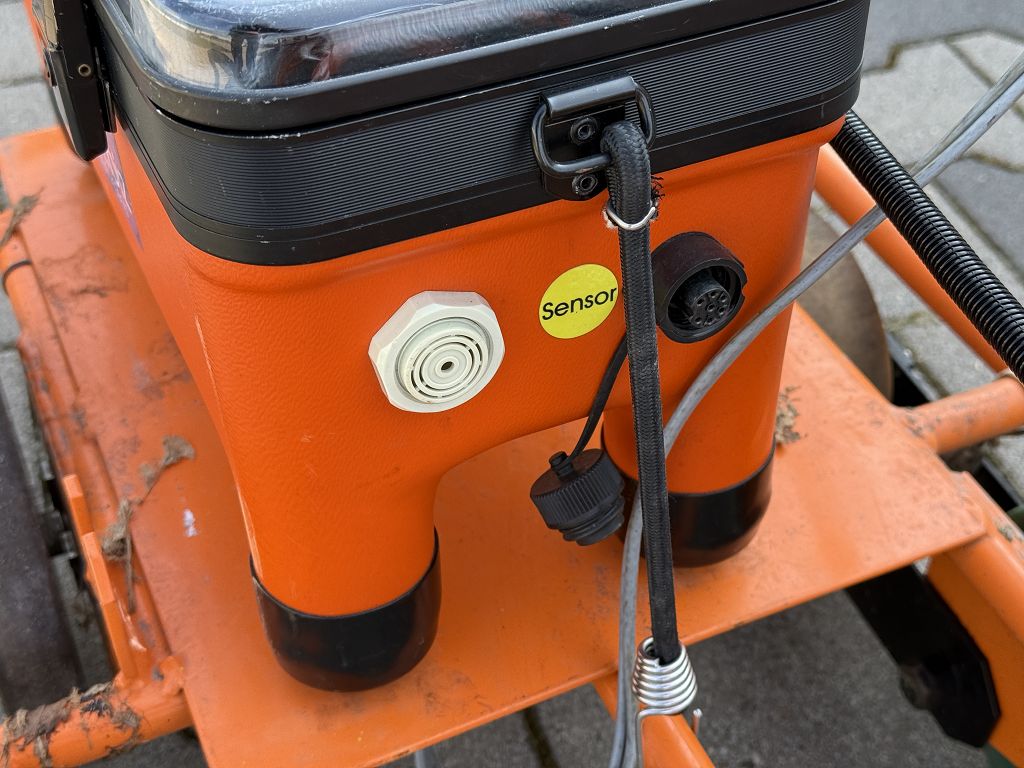

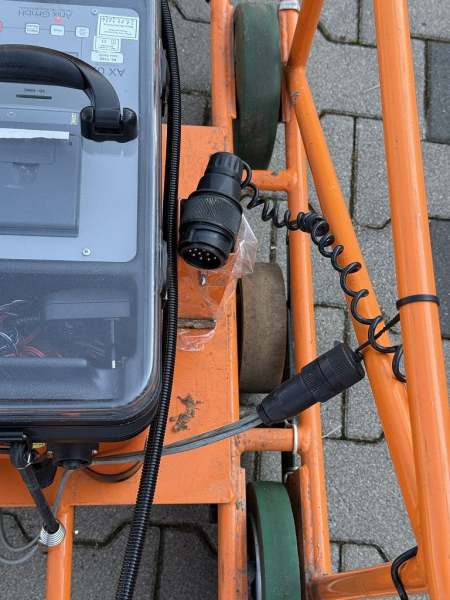

• mehrpoliger Rundsteckverbinder für Sensorik

• Sensoranschluss gekennzeichnet („Sensor“)

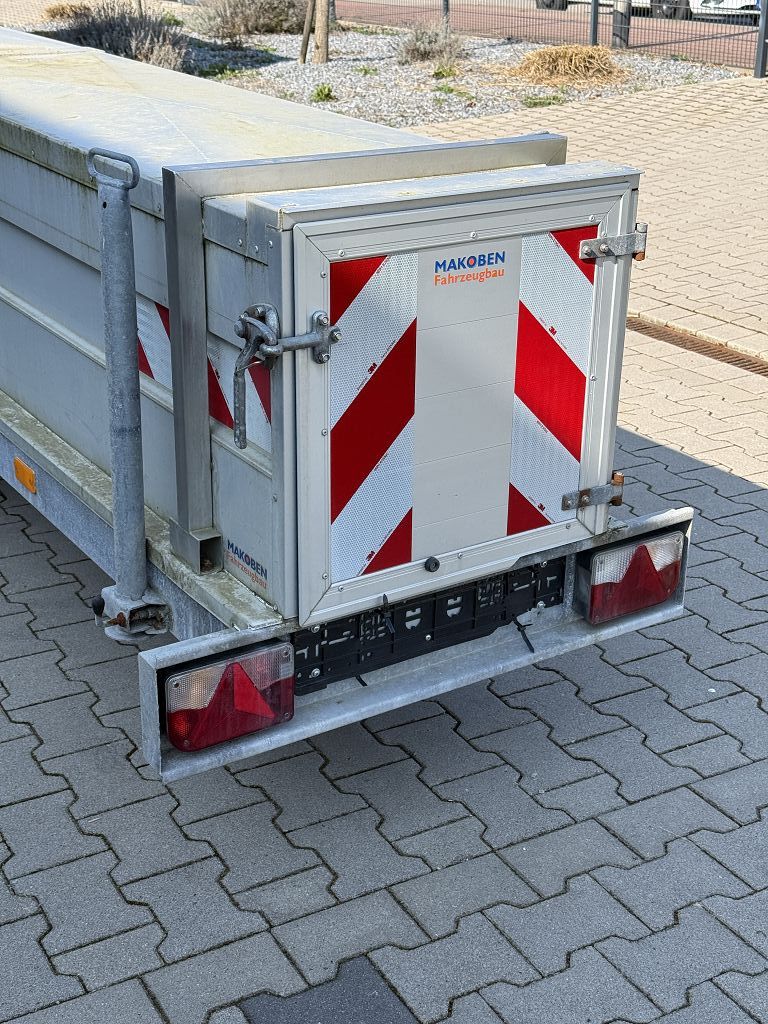

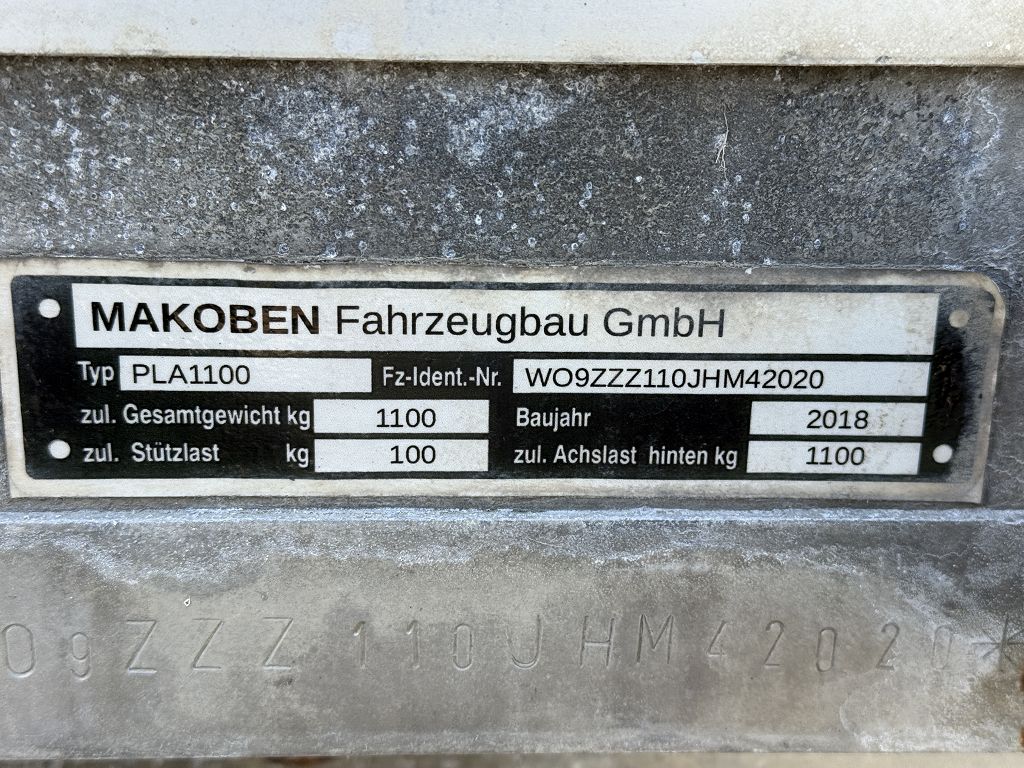

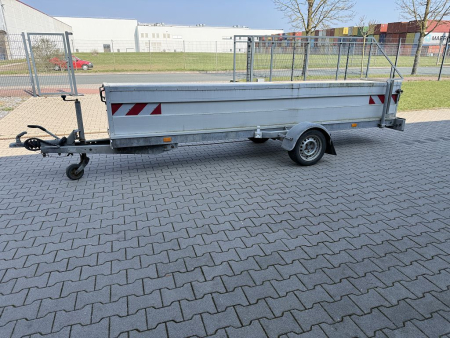

Anhänger / Fahrgestell

• Hersteller: MAKOBEN Karosserie- & Fahrzeugbau GmbH

• Typ: PLA1100

• Baujahr: 2018

• zulässiges Gesamtgewicht: 1100 kg

• zulässige Stützlast: 100 kg

• zulässige Achslast hinten: 1100 kg

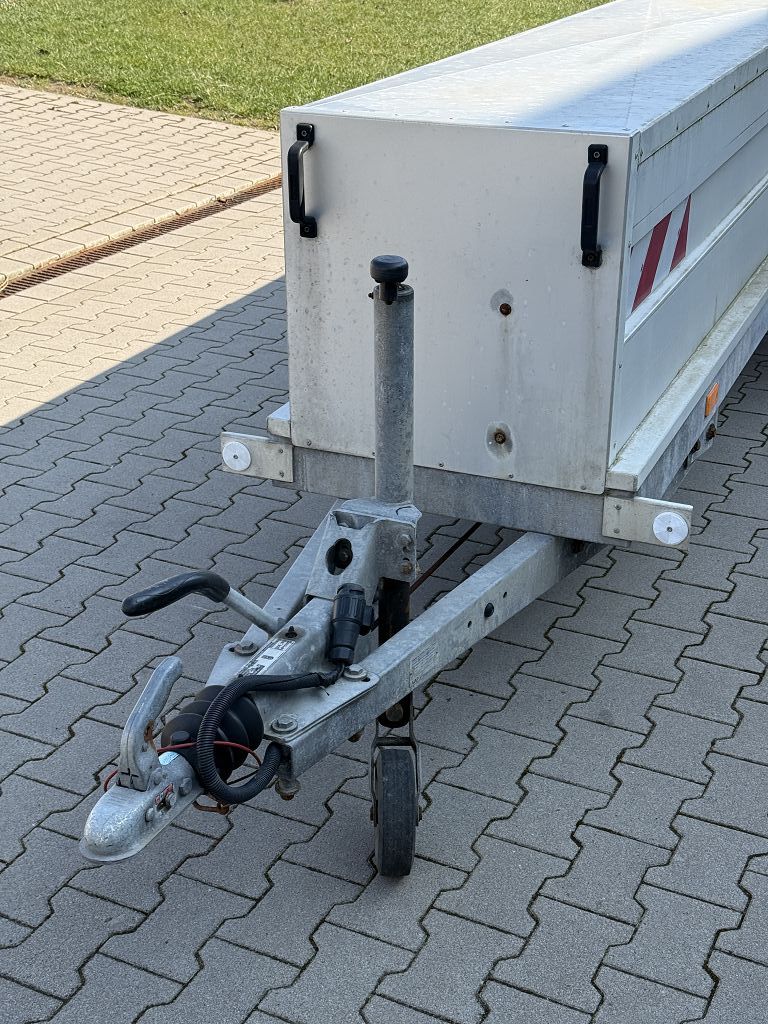

Auflaufeinrichtung / Kupplung

• Hersteller: Knott GmbH

• Typ Auflaufeinrichtung: KF20-A

• Zugeinrichtung: KF20Z

• zulässige Gesamtmasse: 1100–2000 kg

• zulässige Stützlast: 100 kg

• Zustand: gebraucht

Besondere Merkmale

• Original Anix AX 02 Planograph Messsystem

• eindeutige Identifikation über Gerätenummer #1192

• Messung nach TP Eben 2017 / RVS 11.06.62

• integrierte Datenspeicherung auf SD-Karte

• integrierter Drucker zur sofortigen Auswertung

• mobiles System auf Anhänger (Makoben PLA1100)

• robuste, wassergeschützte Elektronikeinheit

• Einsatzbereit für Straßenbau und Prüftechnik

Einsatzbereiche

• Straßen- und Wegebau

• Ebenheitsprüfung von Fahrbahnoberflächen

• Qualitätskontrolle im Tiefbau

• Bauüberwachung und Abnahmeprüfungen

• Instandhaltung / Service

• mobile Mess- und Prüftechnik

• Reparatur- und Sanierungsbewertung

• Datenerfassung im Feld

• technische Inspektionen

Hinweise

• Zustand: gebraucht

• HU: abgelaufen (kann erneuert werden)

• Herkunft: Straßenmeisterei Deutschland

• Lieferumfang: komplettes System wie abgebildet (Planograph AX 02, Anhänger PLA1100, Messsystem im Koffer, Verkabelung)

• Versandbedingungen: nur Selbstabholung aufgrund Größe und Gewicht

• Installations-/Sicherheitshinweis: Nutzung und Messdurchführung nur durch qualifiziertes Fachpersonal, Einsatz nach geltenden Normen prüfen
