Industrielles Halbhohlstanznietsystem der BÖLLHOFF Automation GmbH, eingesetzt bei Volkswagen Wolfsburg als Laborsystem zur Bemusterung von Halbhohlstanznietverbindungen. Identifizierbar über Auftrag 6073765 sowie die Zangen-Teilenummer 9524-640-894-7. Die Anlage umfasst Steuerung, Hydraulikmodul, C-Bügel mit Setzkopf sowie mobile Bedieneinheit und wurde regelmäßig gewartet.
Herstellerangaben
BÖLLHOFF Automation GmbH
Archimedesstraße 1–4
D-33649 Bielefeld
Deutschland
Telefon +49 521 4482-0
Fax +49 521 4482-300
E-Mail info@boellhoff.com
Website www.boellhoff.com
Technische Spezifikationen

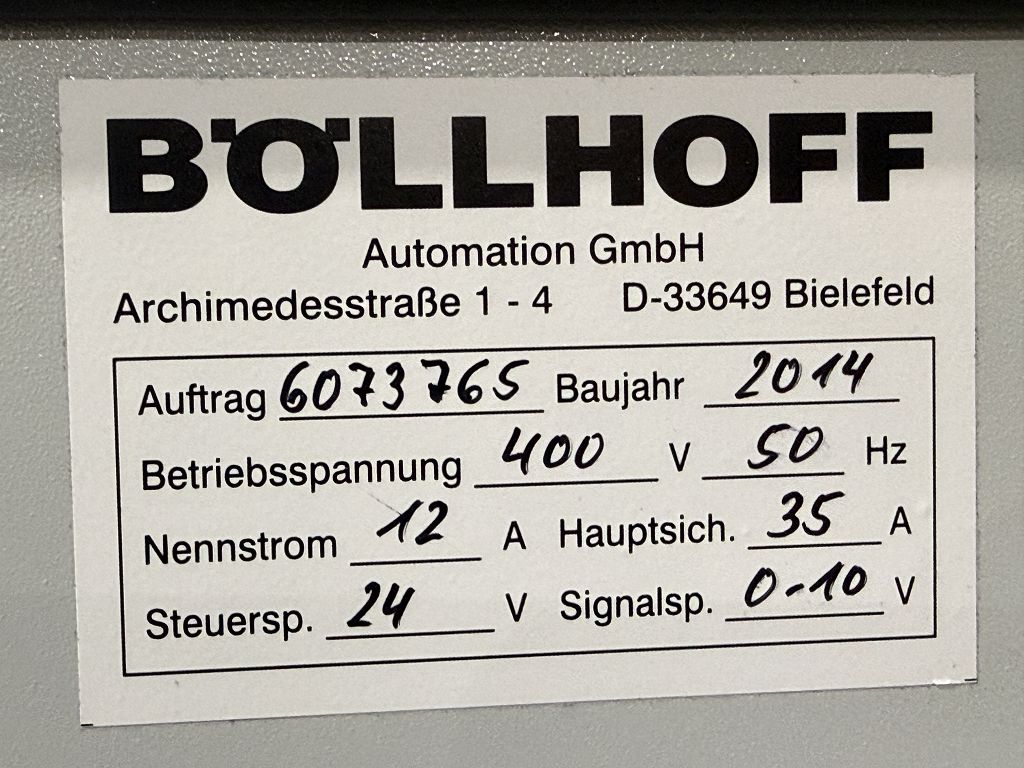

- Hersteller: BÖLLHOFF Automation GmbH
- Produkt: Halbhohlstanznietsystem / RIVSET Stanznietsystem

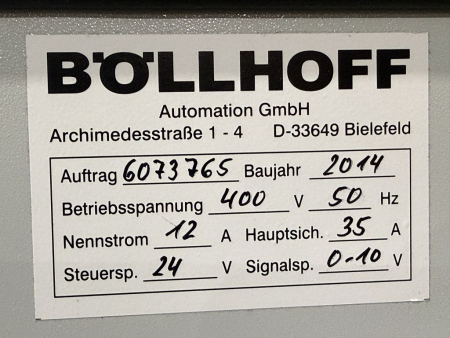

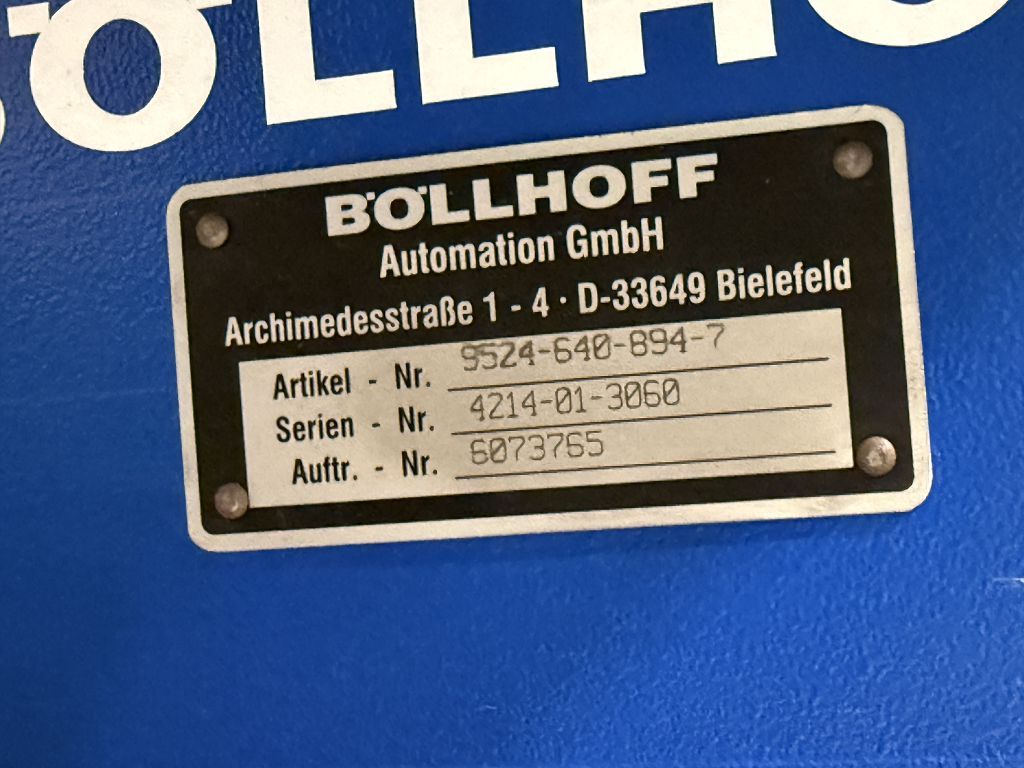

- Auftrag / Artikelnummer Anlage: 6073765
- Teilenummer Zange: 9524-640-894-7
- Seriennummer: 4214-01-3050
- Baujahr: 2014
- Einsatzort: Volkswagen Wolfsburg
- Betriebsspannung: 400 V / 50 Hz
- Nennstrom: 12 A
- Hauptsicherung: 35 A
- Steuerspannung: 24 V DC
- Signalspannung: 0–10 V
- Hydrauliksystem: ca. 26 l Hydrauliköl (HLP ISO VG32)

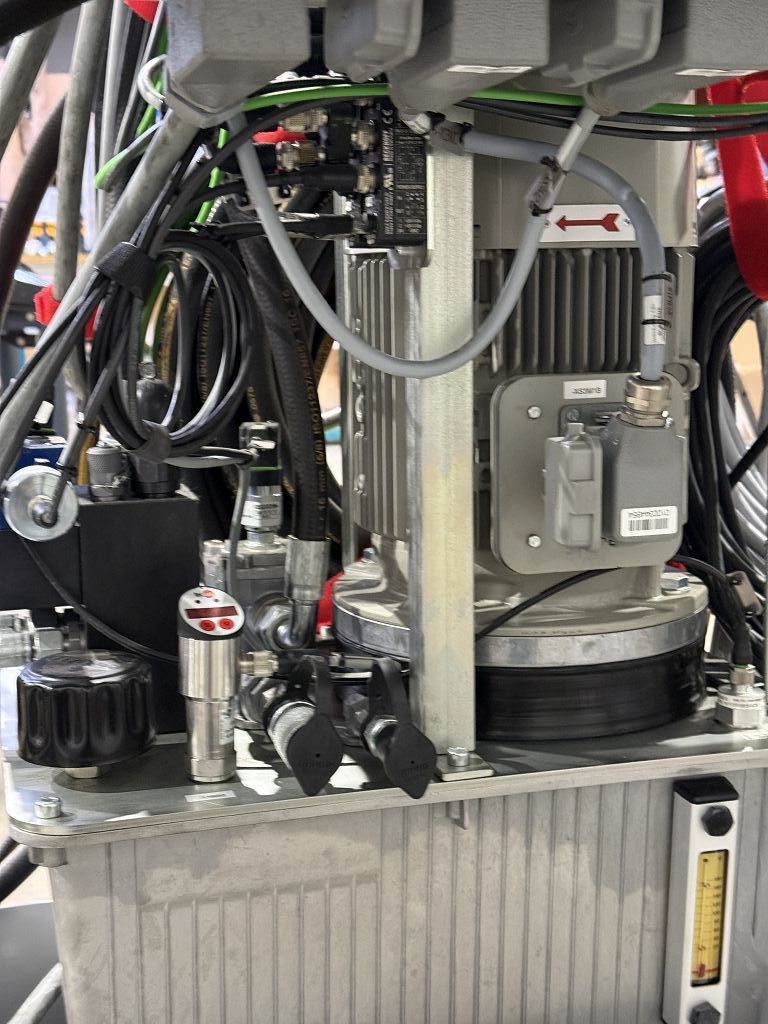

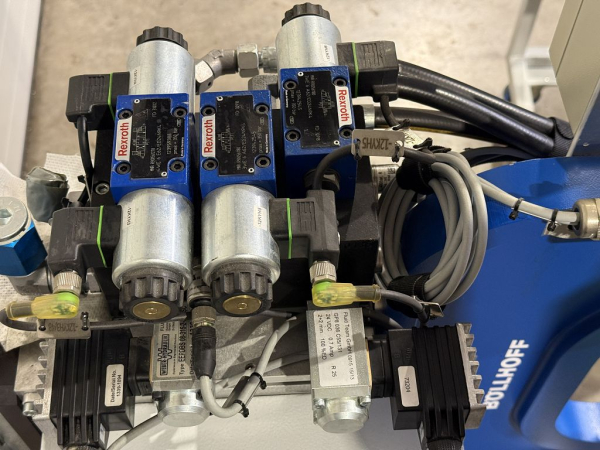

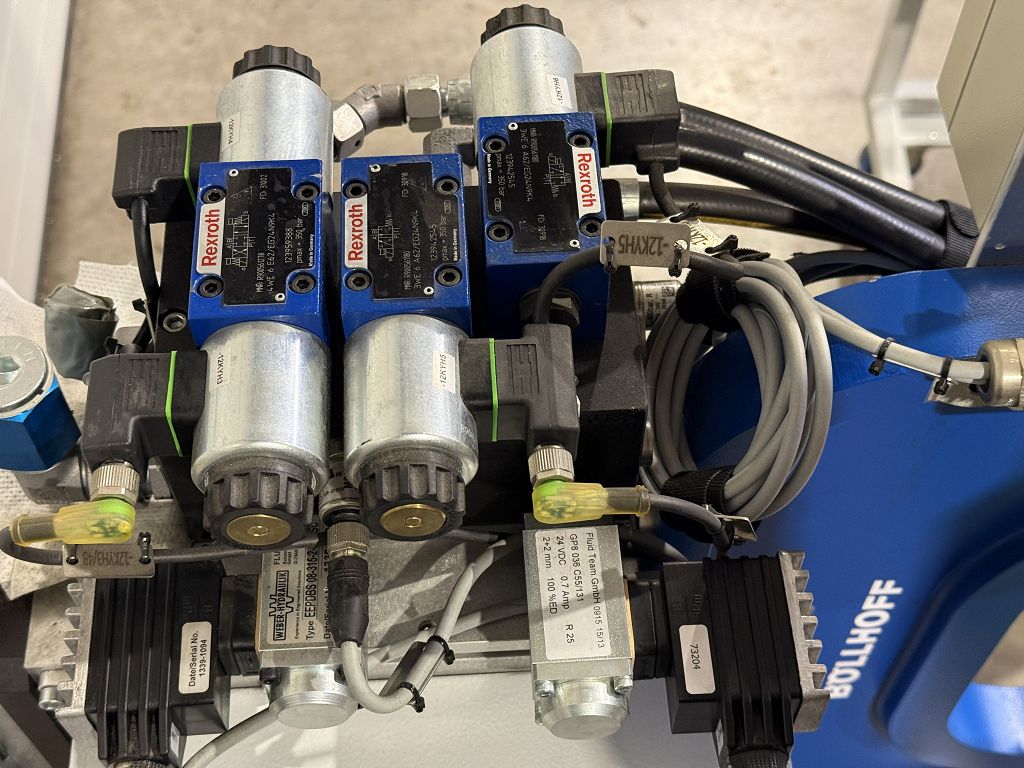

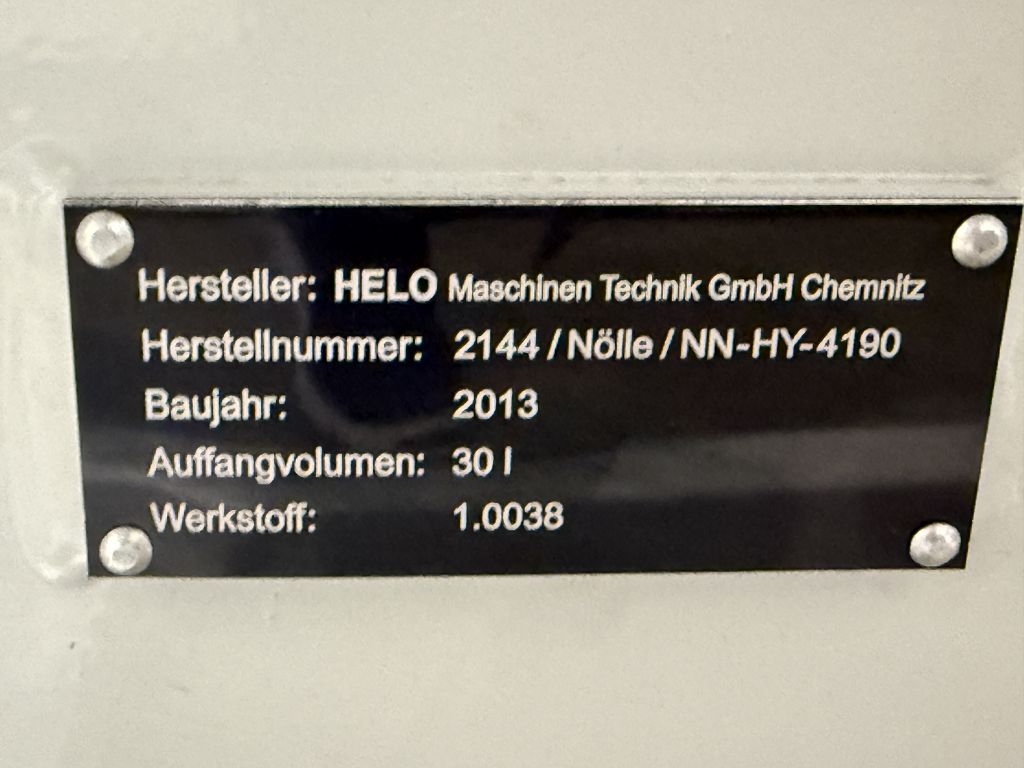

- Hydraulikaggregat: Nölle + Nordhorn NN-HY-5326

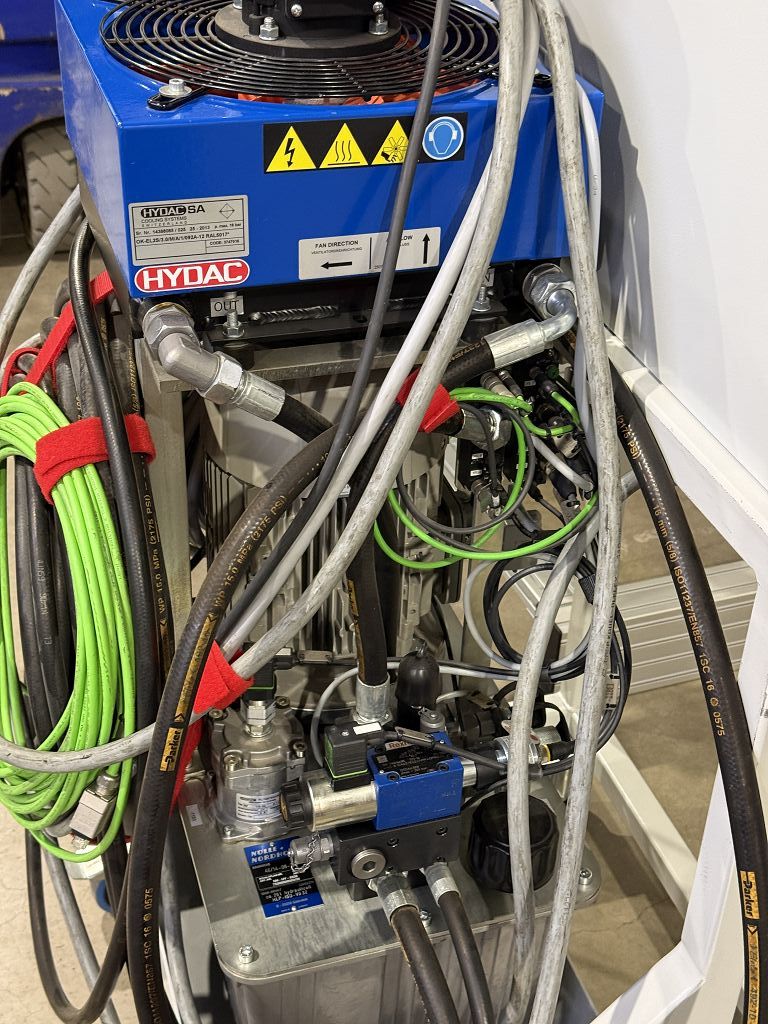

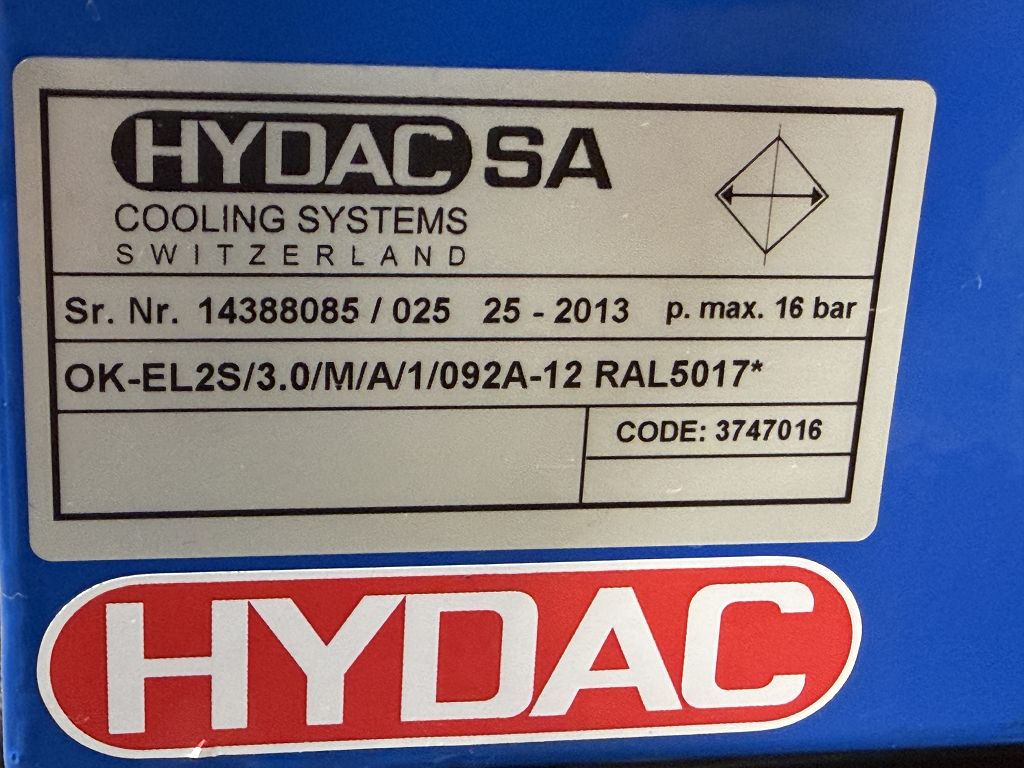

- Hydraulikkühlung: HYDAC OK-EL2S/3.0/M/A/1/092A-12 (Code 3747016)

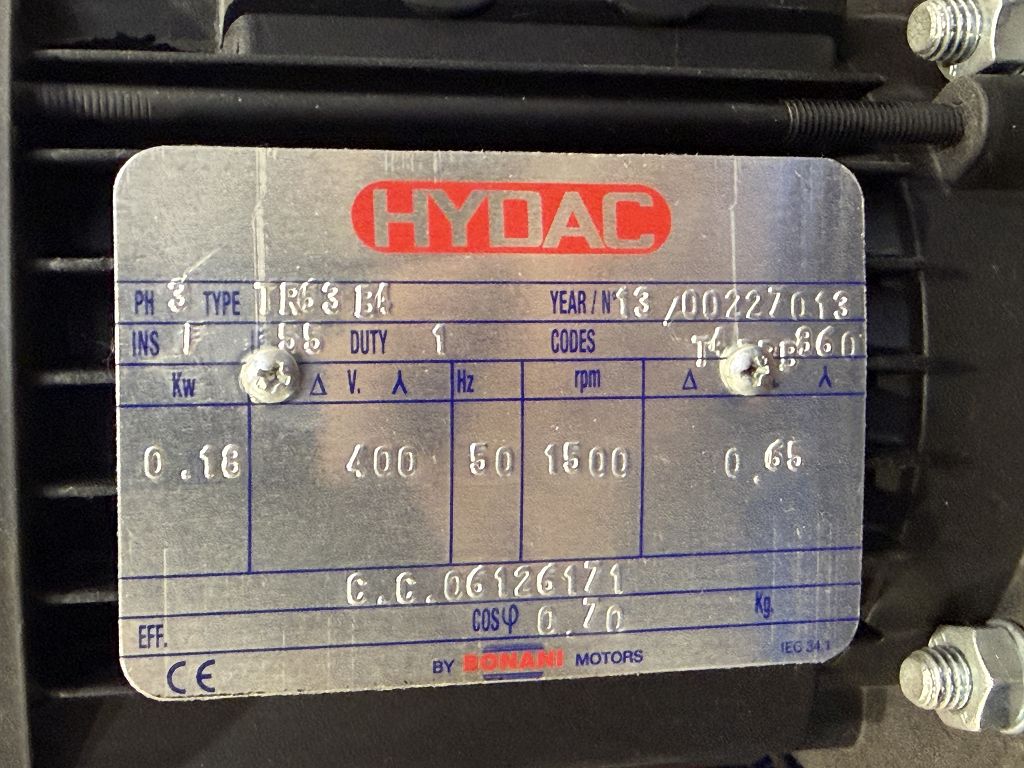

- Hydraulikmotor: HYDAC T1R63 B4 (0.18 kW, 400 V, 50 Hz, 1500 rpm)

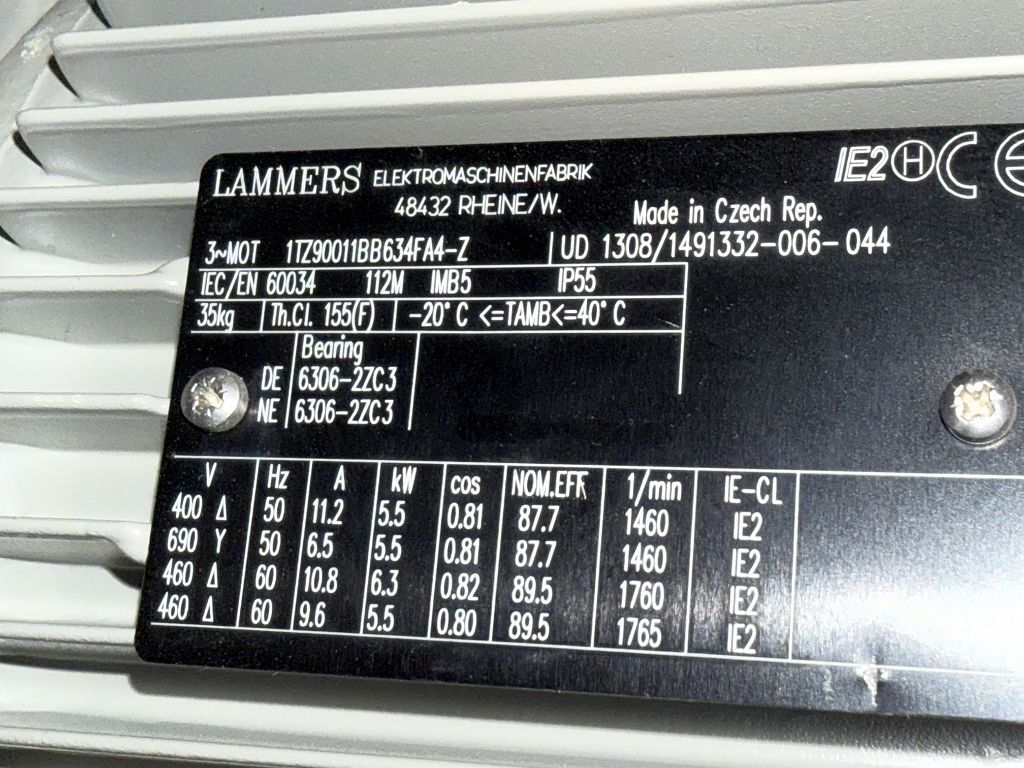

- Elektromotor: LAMMERS 112M IMB5, 5.5 kW

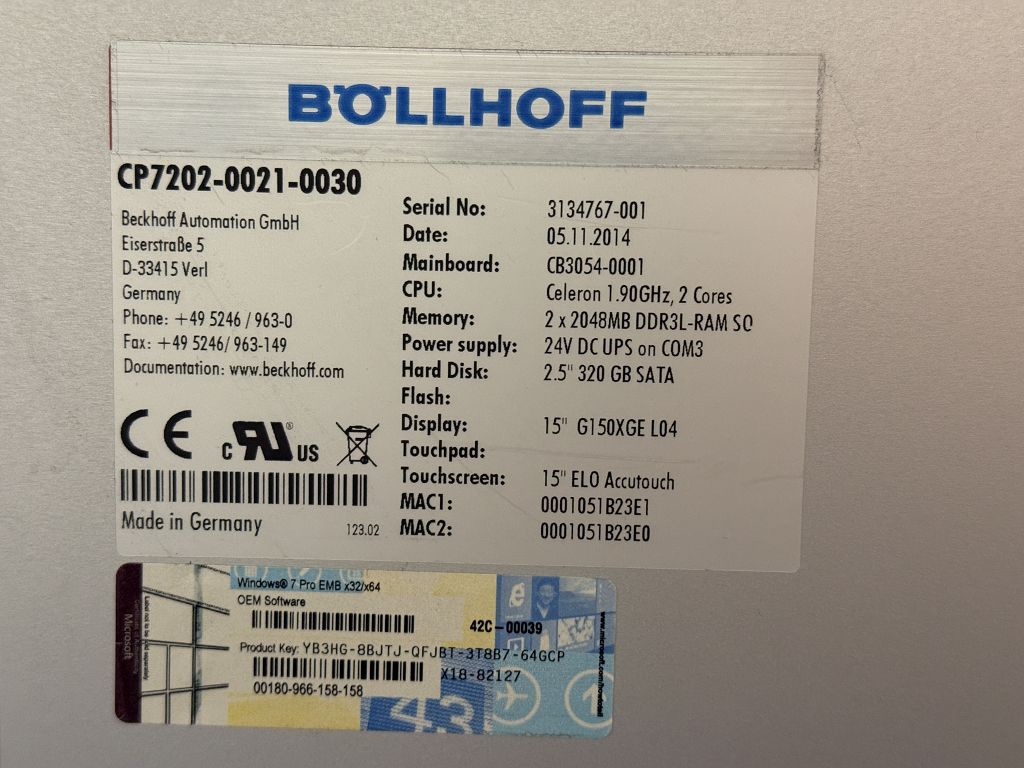

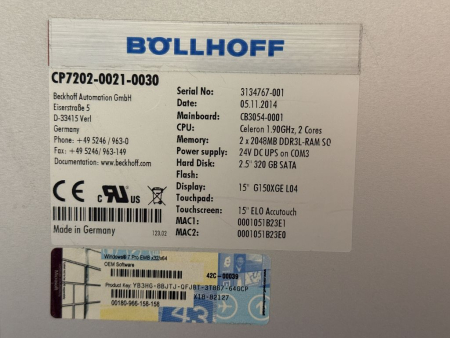

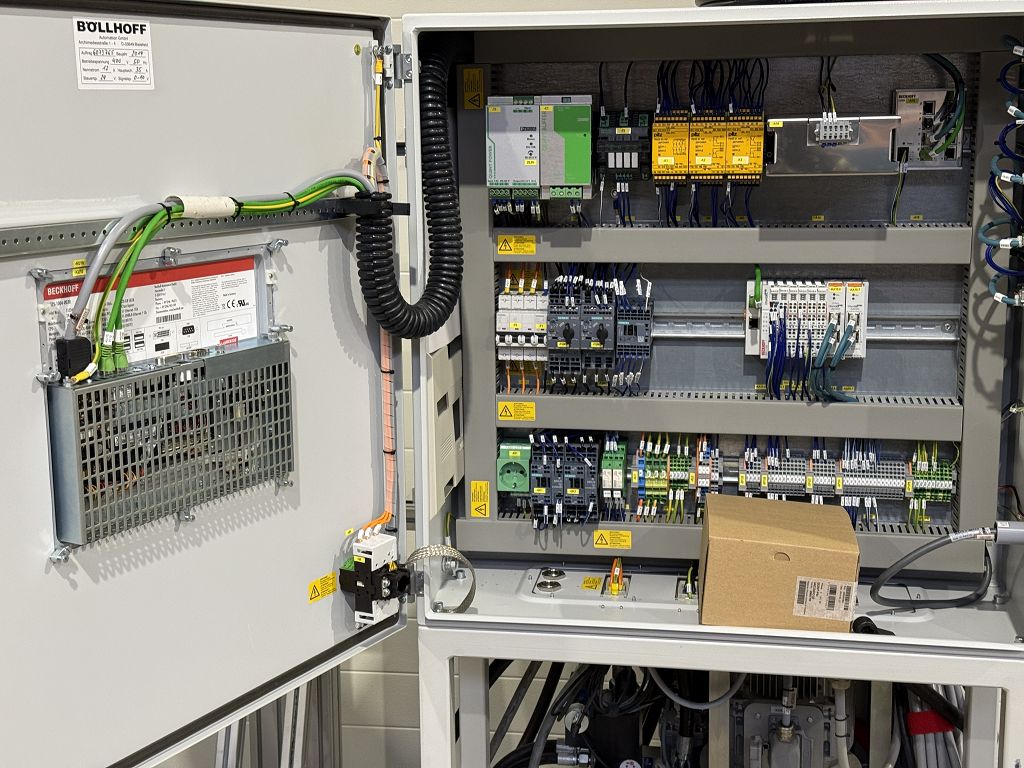

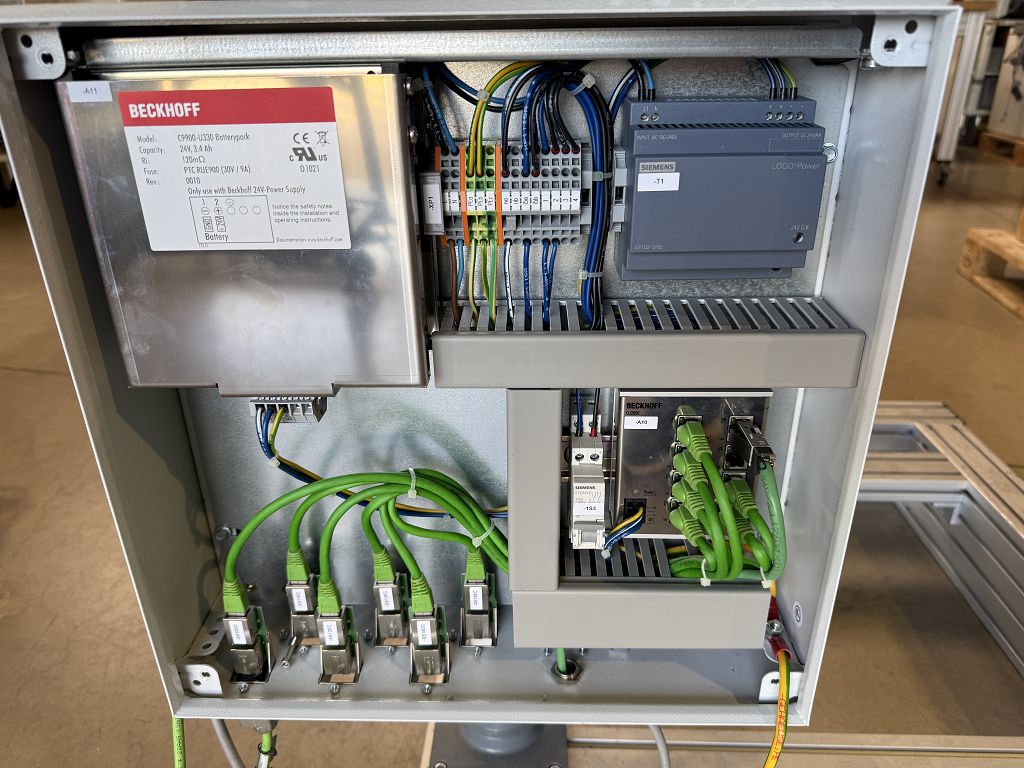

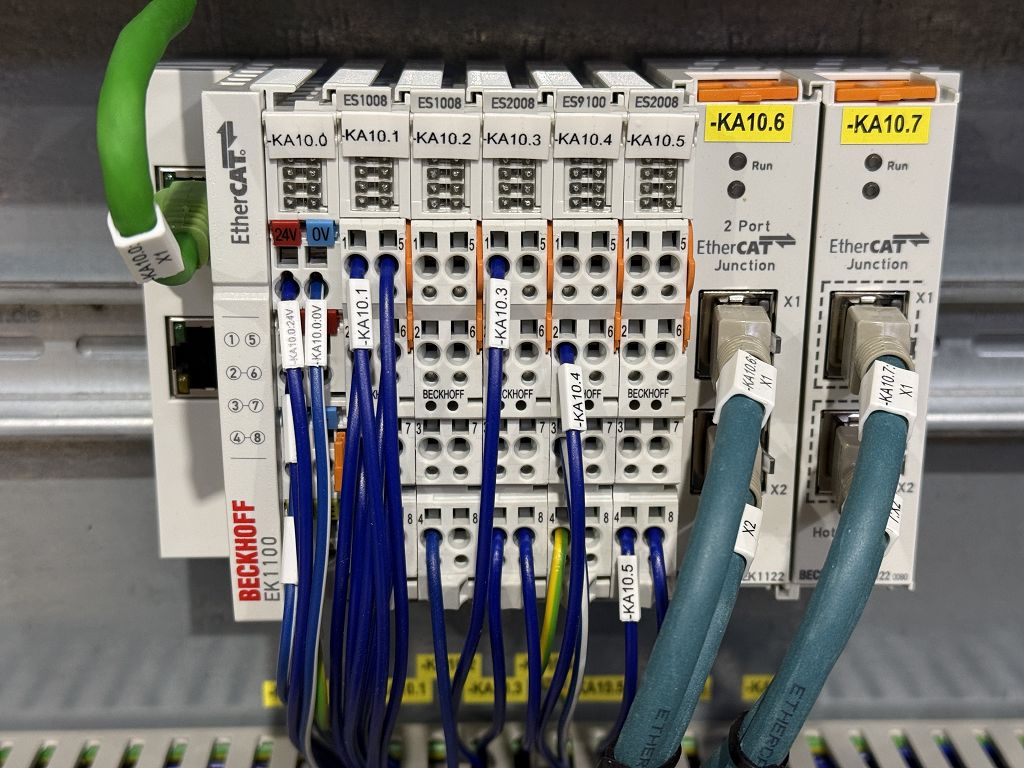

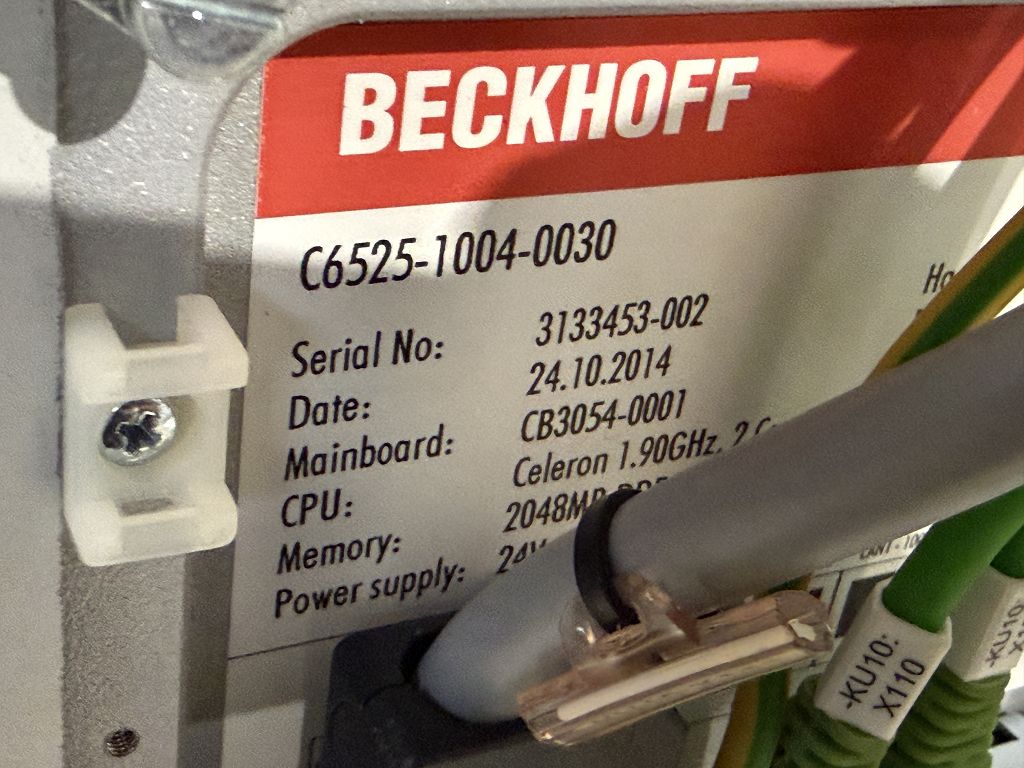

- Industrie-PC: Beckhoff CP7202-0021-0030
- CPU: Celeron 1.90 GHz, 2 Kerne
- Speicher: 2 GB RAM / 320 GB SATA
- Ethernet-Modul: Beckhoff CU2008

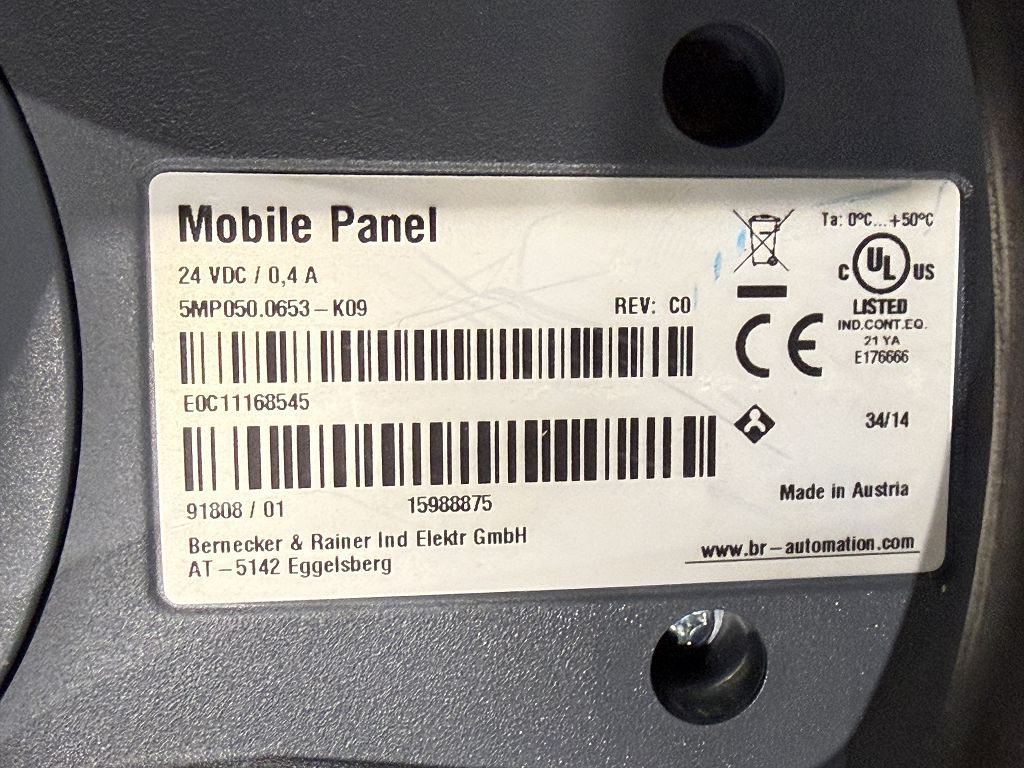

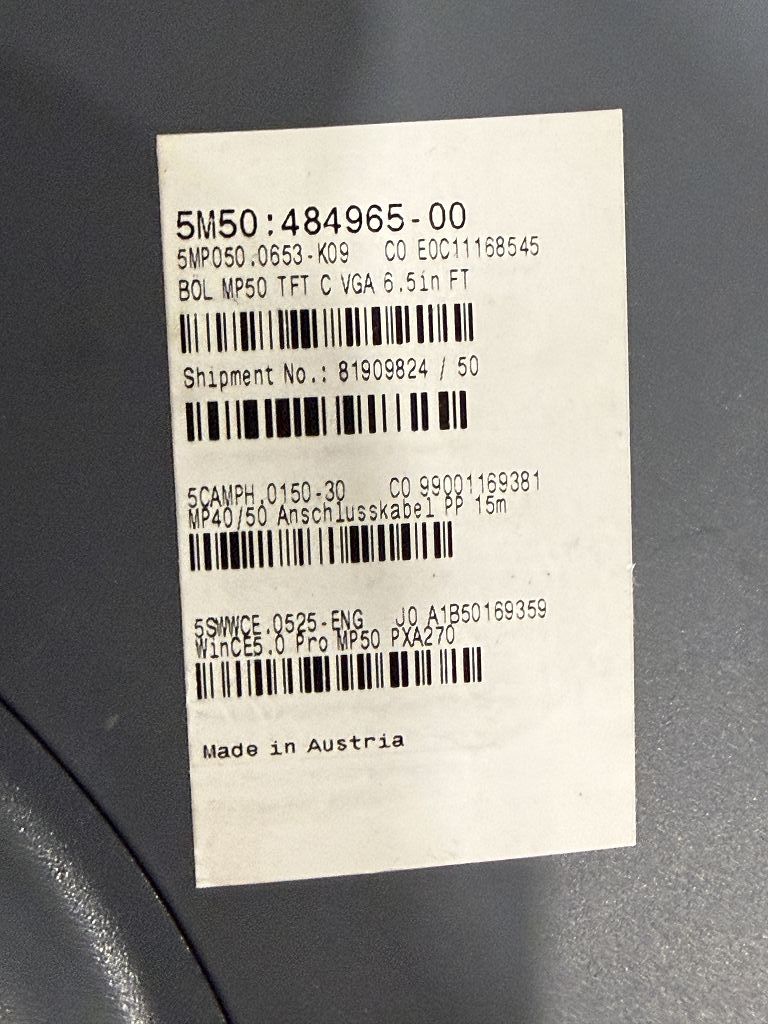

- Mobile Panel: B&R 5MP050.0653-K09

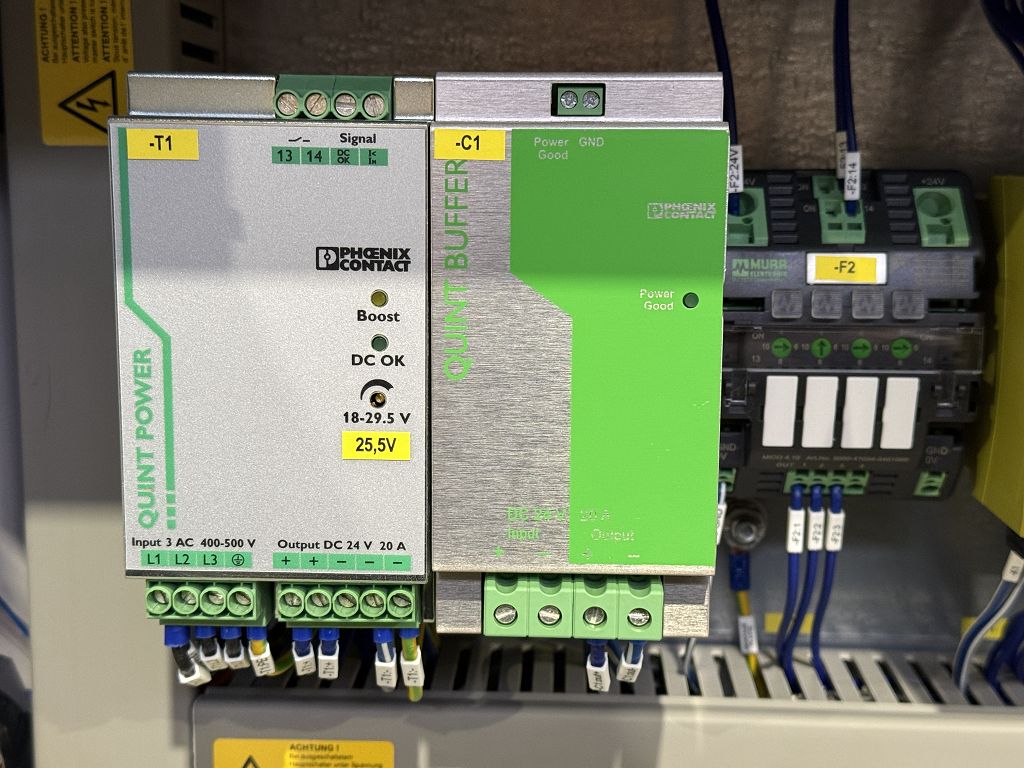

- Netzteil: Phoenix Contact QUINT POWER 24 V / 20 A
- Buffer-Modul: Phoenix Contact QUINT BUFFER
- Sicherheitsmodule: Pilz PNOZ X3.10P / P2HZ X1.10P

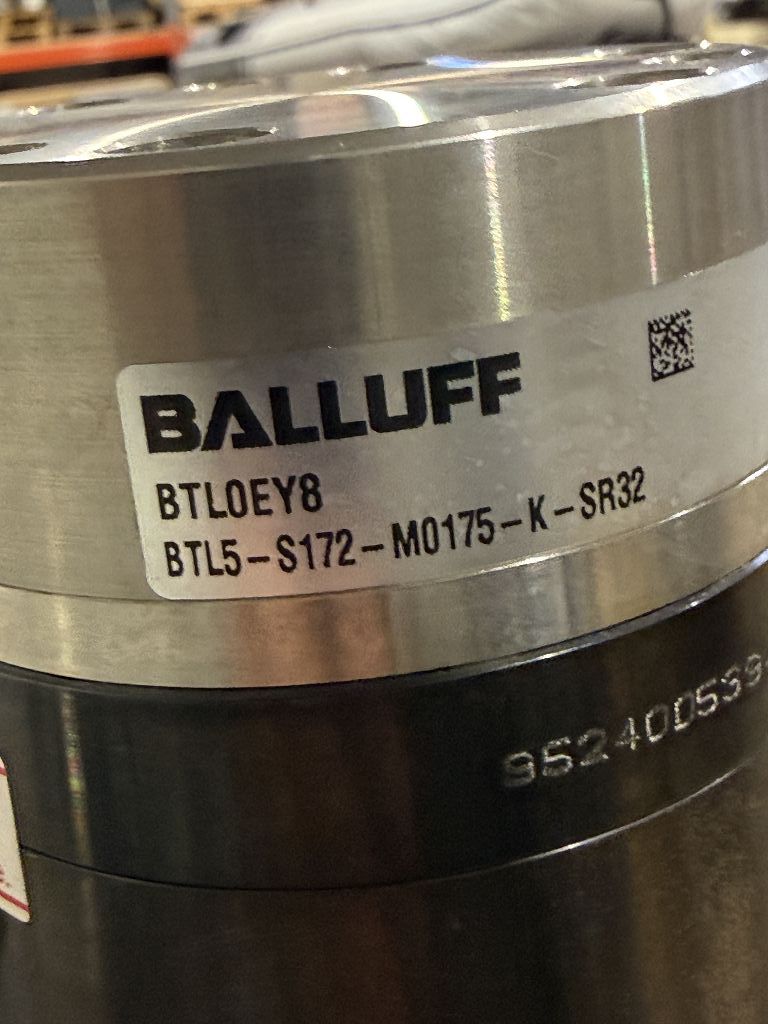

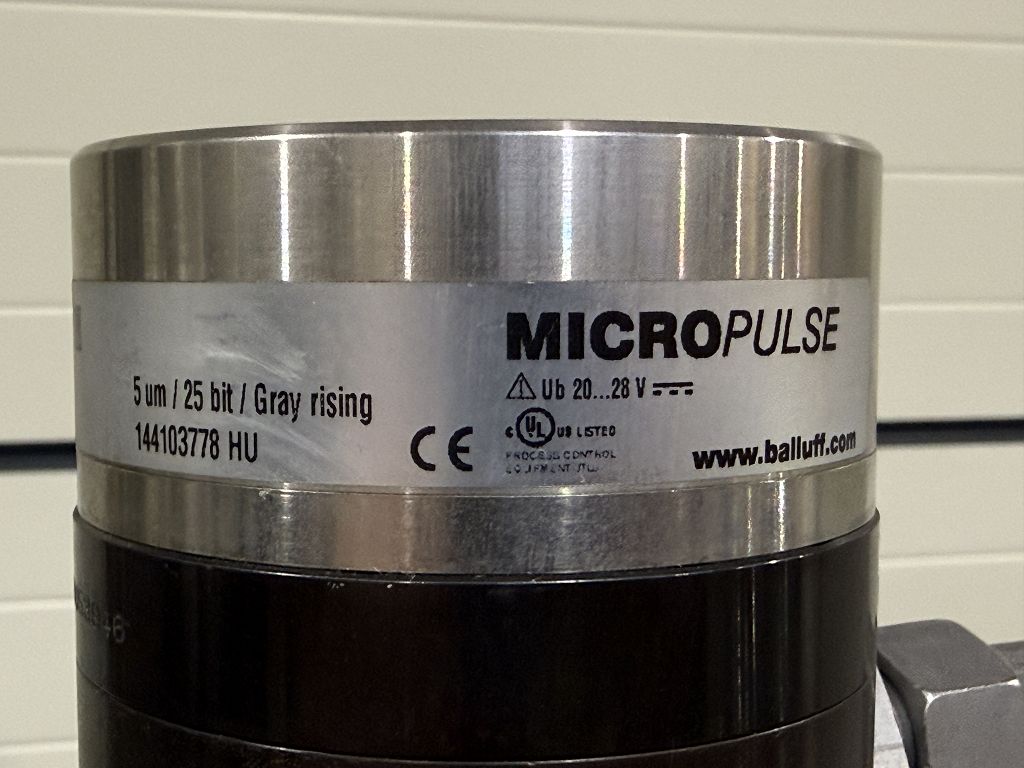

- Wegmesssystem: Balluff Micropulse BTL5-S172-M0175-K-SR32

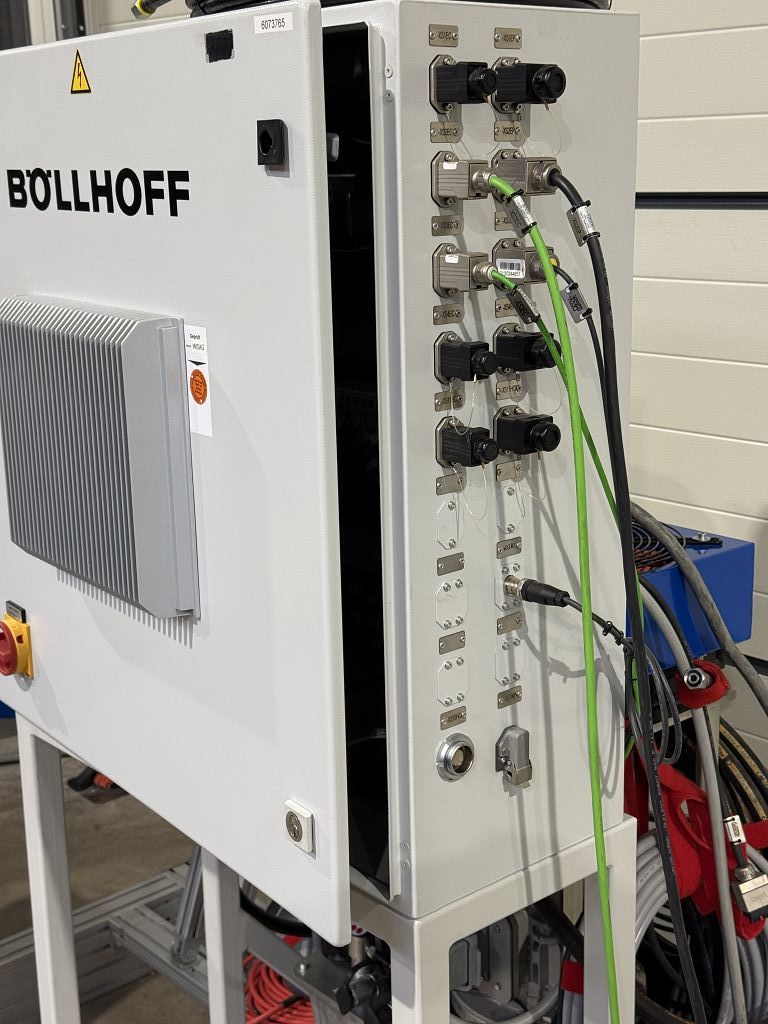

- Anschluss: industrielle Mehrfachsteckverbinder, RJ45, Rundsteckverbinder
- Zustand: gebraucht (seit 2022 eingelagert)
Besondere Merkmale
- Komplettes OEM Halbhohlstanznietsystem von BÖLLHOFF
- Eindeutige Identifikation über Auftrag 6073765 und Zange 9524-640-894-7
- Einsatz als Laborsystem bei Volkswagen Wolfsburg
- Regelmäßig gewartete Industrieanlage
- Integrierte Beckhoff Steuerung mit Industrie-PC
- Hochwertige Hydraulikkomponenten von HYDAC und Nölle + Nordhorn
- Mobile Bedieneinheit (B&R Handbedienpult) enthalten
- Robuste und langlebige Industrieausführung
Einsatzbereiche
- Bemusterung von Halbhohlstanznietverbindungen
- industrielle Fertigung und Verbindungstechnik
- Produktionslinien und Automatisierung
- Labor- und Prüfanwendungen
- Instandhaltung und Ersatzteilversorgung
- Integration in bestehende Anlagen
- Serienfertigung
- Reparatur und Nachrüstung
Hinweise
- Zustand: gebraucht, seit 2022 eingelagert
- Anlage wurde als Laborsystem eingesetzt
- Wartungen wurden regelmäßig durchgeführt

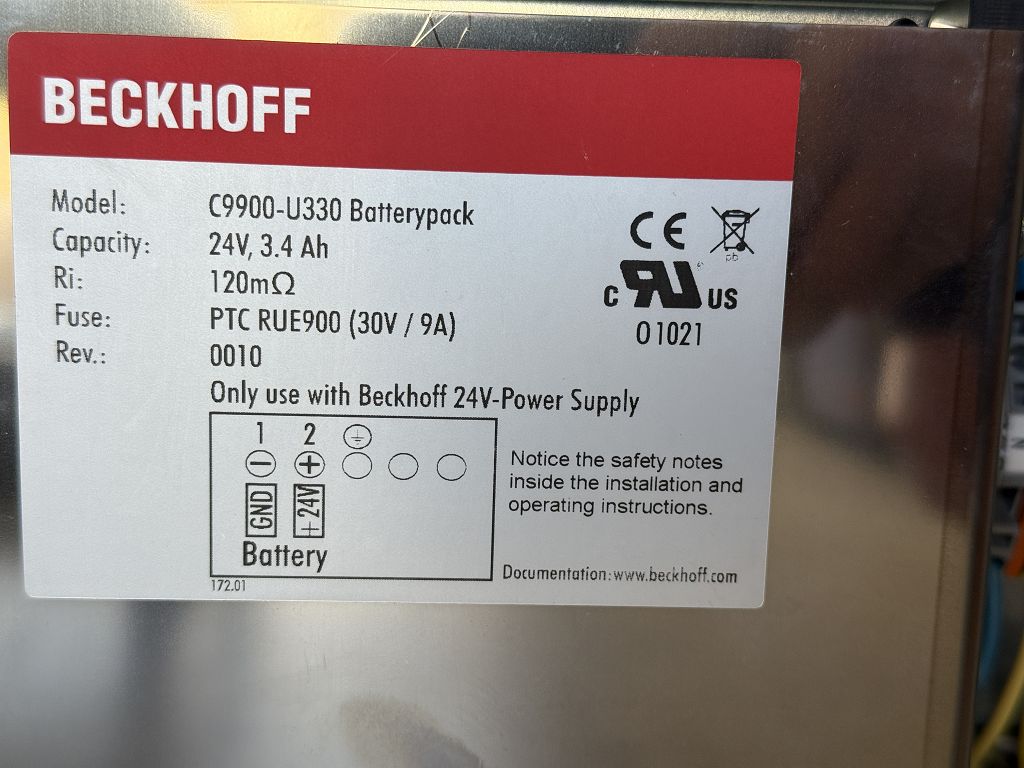

- Hinweis: Pufferbatterie des Steuerungsrechners defekt – Austausch erforderlich zur Sicherung der Programm-/Betriebsdaten

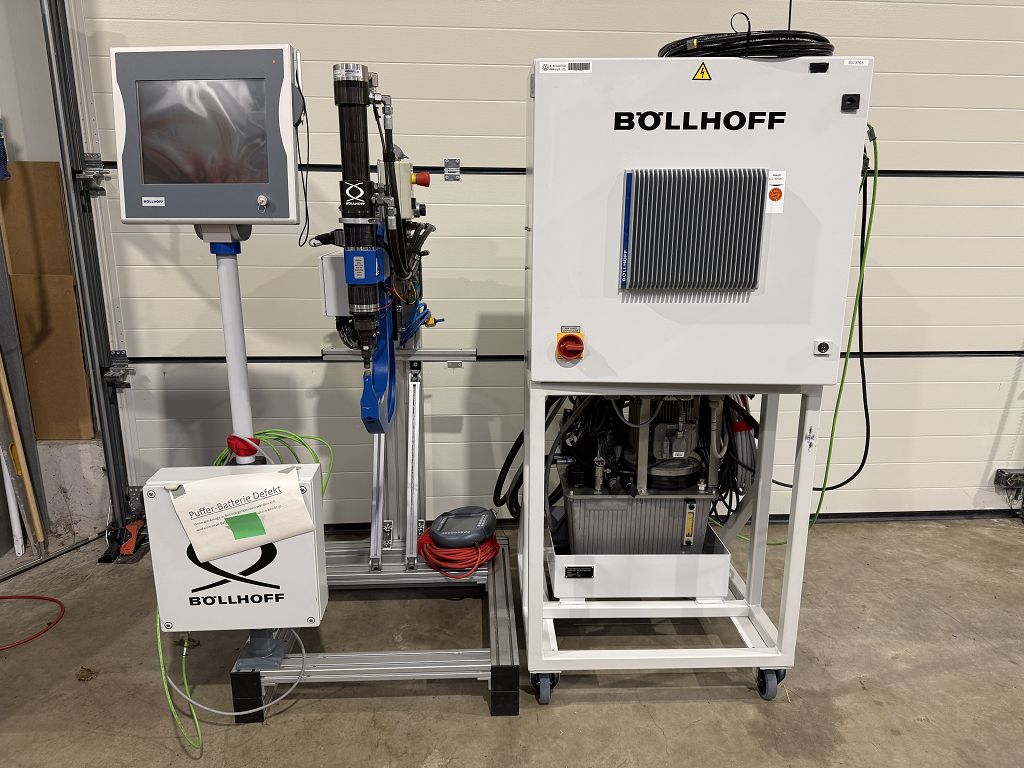

- Lieferumfang:

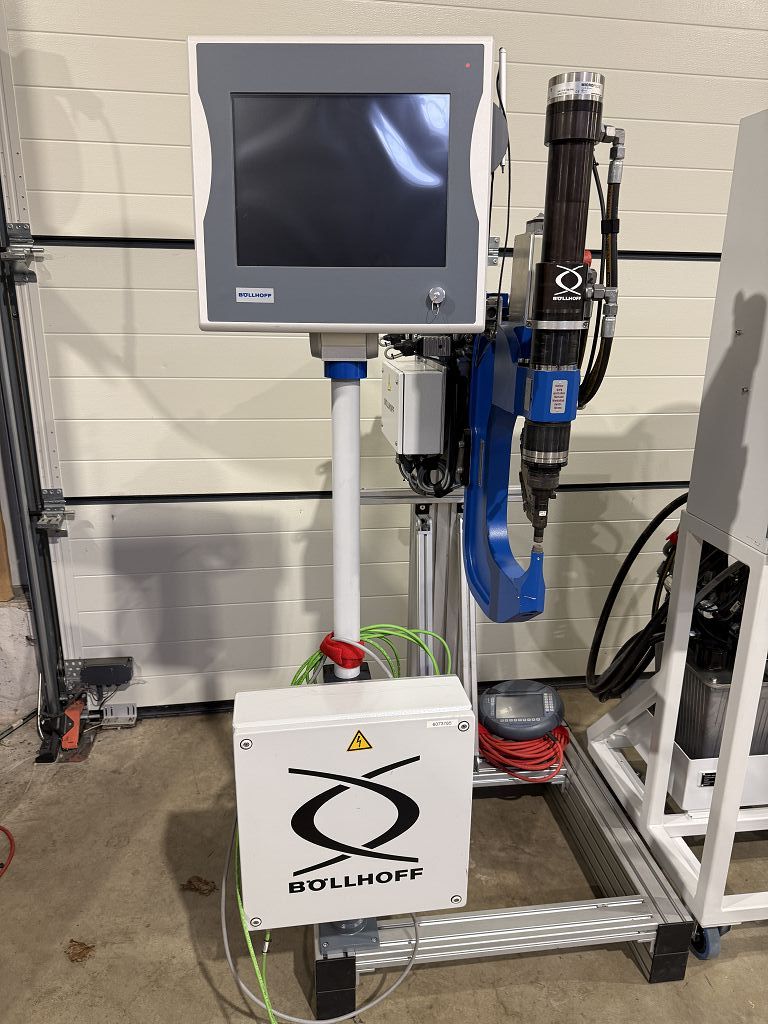

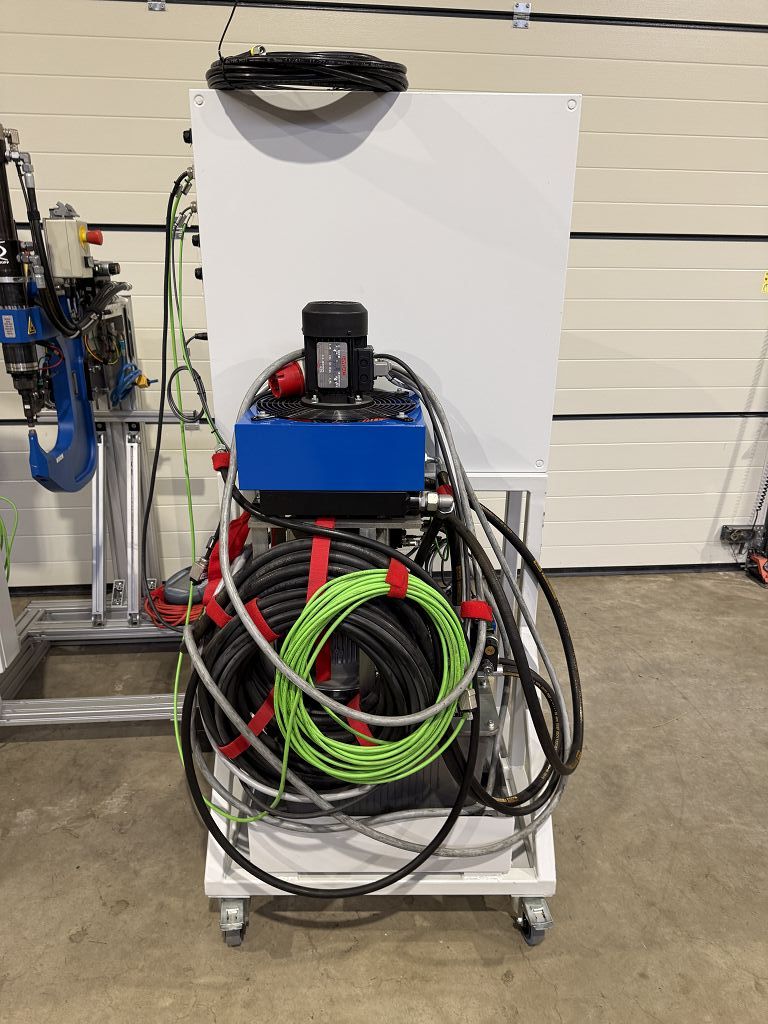

- Steuerschrank & Hydraulikmodul (rollbares Gestell)

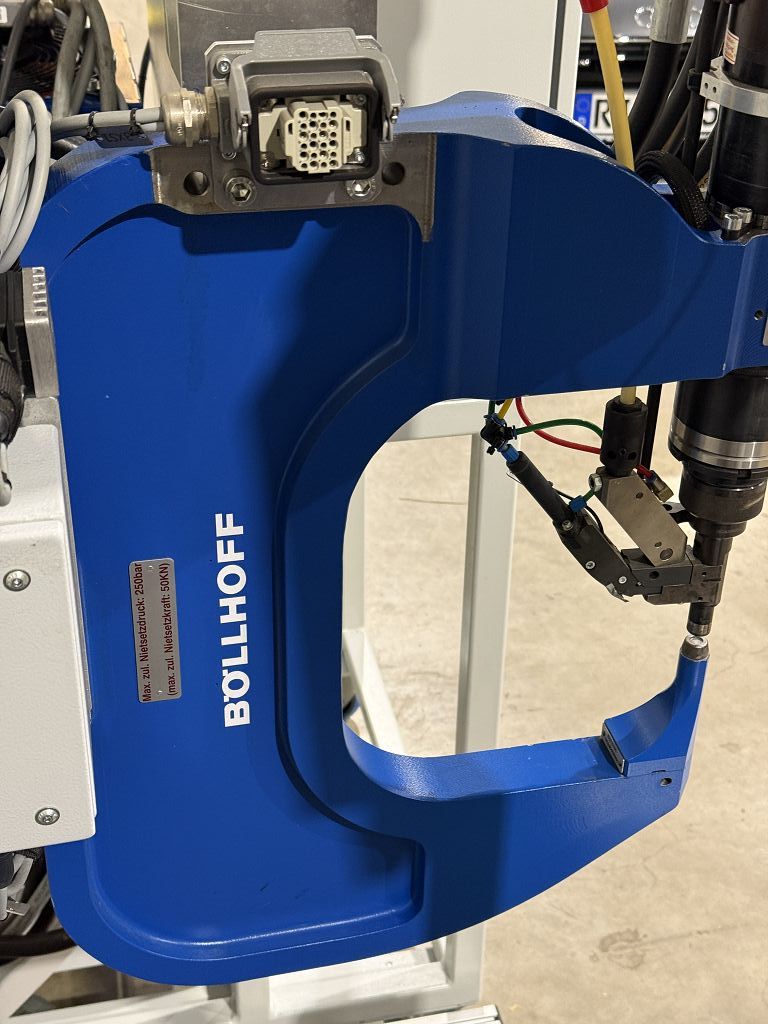

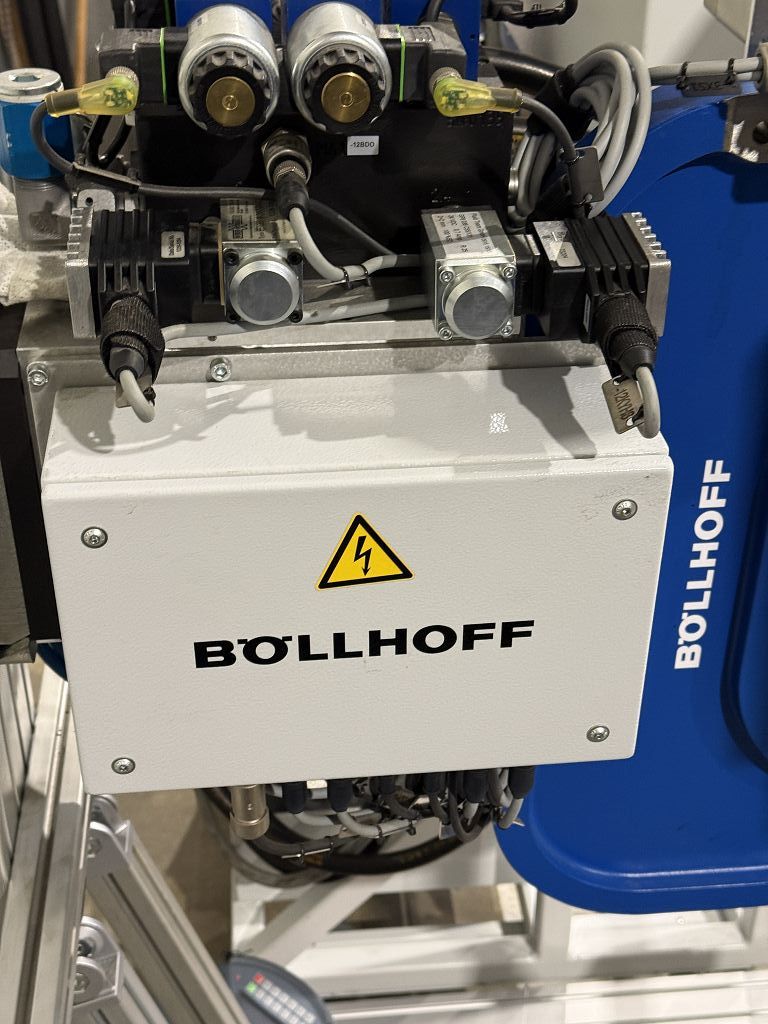

- C-Bügel inkl. Antriebseinheit / Setzkopf (9524-640-894-7)

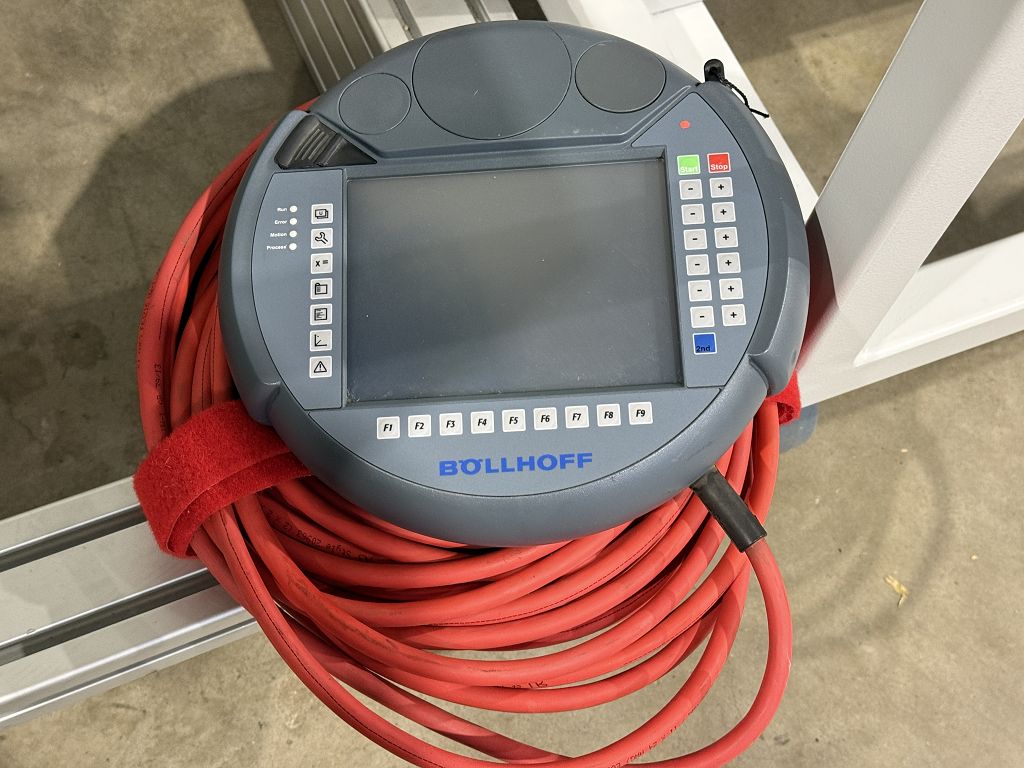

- Handbedienpult (B&R Mobile Panel)
- Montagegestell für stationären Betrieb ohne Roboter
- Versand: Versand auf 2 EU-Paletten möglich oder Selbstabholung; transportsichere Verpackung und Schutz aller Steckverbindungen
- Installation: Anschluss und Inbetriebnahme nur durch qualifiziertes Fachpersonal, Kompatibilität prüfen
