Präziser 3D-Lasersensor zur berührungslosen Profil- und Höhenvermessung – ideal für hochauflösende Inline-Messungen in industriellen Anwendungen. Neu, unbenutzt, originalverpackt.
Herstellerangaben
Keyence Deutschland GmbH
Siemensstraße 1
63263 Neu-Isenburg
Deutschland
Telefon: +49 6102 3689 0
E-Mail: info@keyence.de
Website: www.keyence.de
Technische Spezifikationen
Modell: LJ-X8400
Referenzabstand: 380 mm
Messbereich Z-Achse (Höhe): ±60 mm (Gesamt: 315 mm)
Messbereich X-Achse (Breite):
– Near-Seite: 180 mm (163 mm*)
– Referenzabstand: 210 mm
– Far-Seite: 240 mm (320 mm*)
Lichtquelle: Blauer Halbleiterlaser, 405 nm (sichtbares Licht)
Laserklasse: Klasse 2M (IEC60825-1, FDA Part 1040.10)
Laserleistung: 10 mW
Lichtpunktgröße: ca. 275 mm × 249 μm
Wiederholgenauigkeit:
– Z-Achse: 5 μm
– X-Achse: 10 μm
Linearität Z-Achse:
– Referenzbereich ±60 mm: ±0,025 % vom Endwert
– Gesamtbereich: ±0,035 % vom Endwert
Profildatenintervall: 75 μm / 100 μm (min. 50 μm*)
Anzahl Profildatenpunkte: 3200
HDR-Bildaufnahme: Single-Shot-HDR
Laserstrahlpositionskontrolle: 405 nm LED
Temperaturdrift: 0,01 % vom Endwert / °C
Schutzart: IP67
Betriebstemperatur: 0 °C bis +45 °C
Relative Luftfeuchtigkeit: max. 85 % rF (nicht kondensierend)
Vibrationsfestigkeit: 10–57 Hz, 1,5 mm doppelter Hub, 3 h pro Achse
Stoßfestigkeit: 15 G / 6 ms
Gehäusematerial: Aluminium
Gewicht: ca. 1300 g
Besondere Merkmale
-
High-End 3D-Lasersensor mit bis zu 3200 Datenpunkten pro Profil
-
Wiederholgenauigkeit bis zu 5 µm
-
Robuste Schutzklasse IP67
-
HDR-Bildaufnahme für höchste Bildqualität
-
Industrietaugliches Aluminiumgehäuse
Einsatzbereiche
-
Inline-Messung und Qualitätssicherung
-
Profil- und Höhenvermessung in der Automatisierung
-
3D-Erkennung in der Elektronik-, Automobil- und Verpackungsindustrie
-
Präzisionsinspektion von Oberflächen und Bauteilen
Hinweise

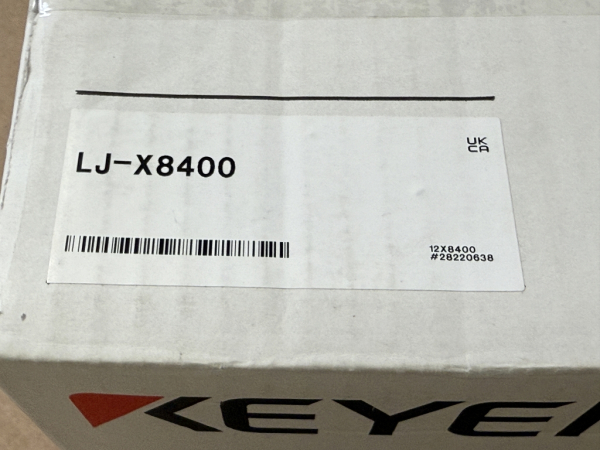

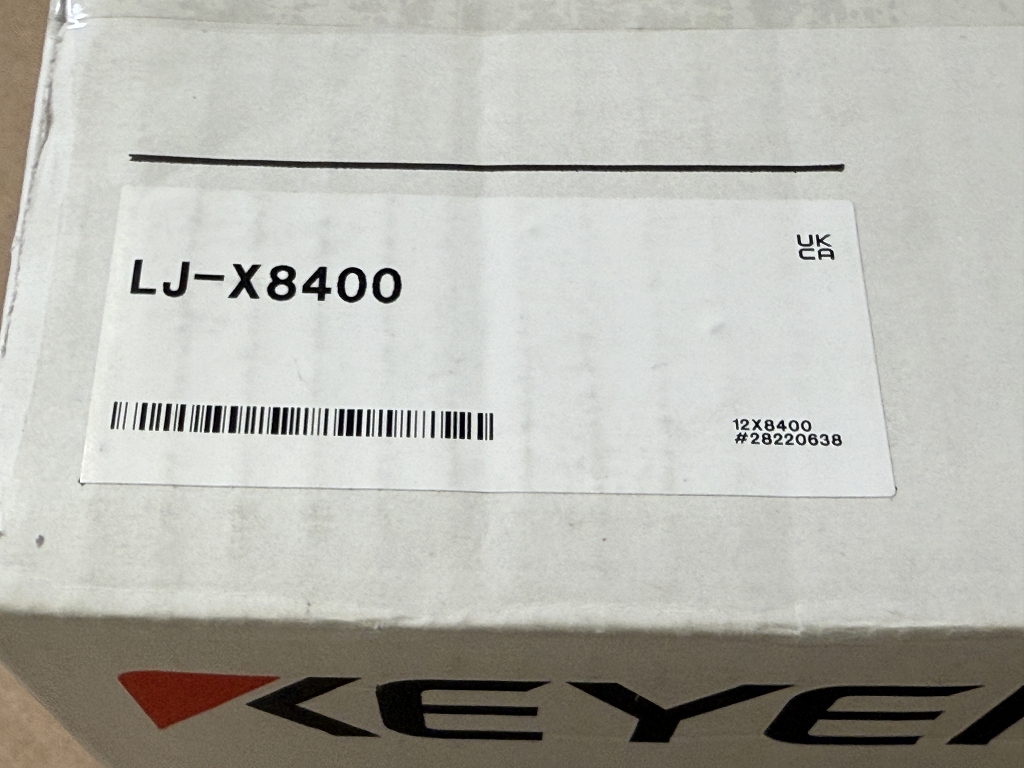

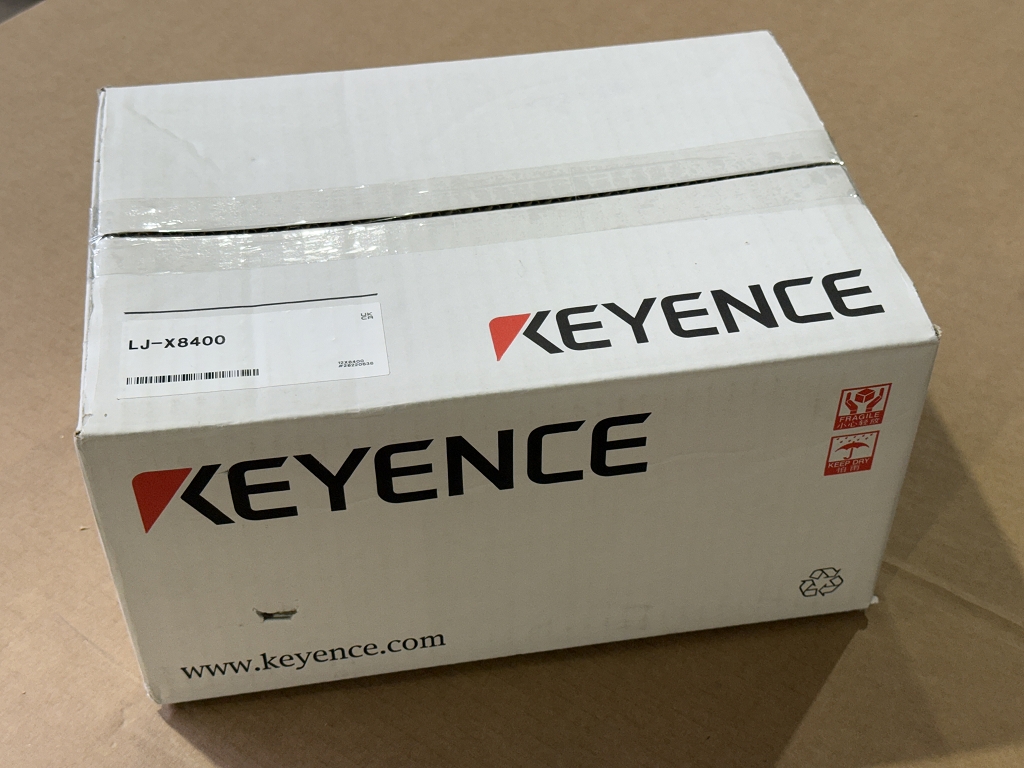

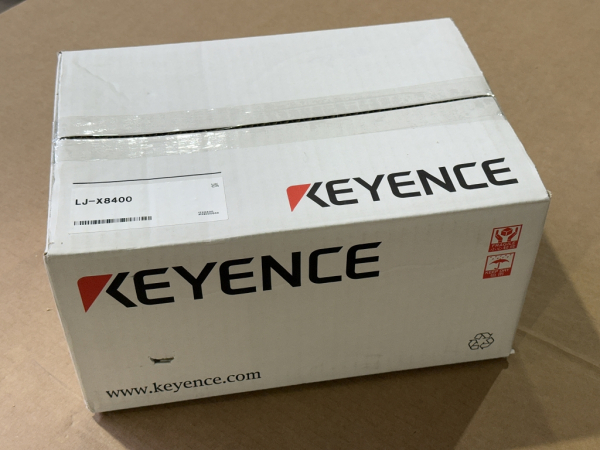

Zustand: Neu, unbenutzt in Originalverpackung

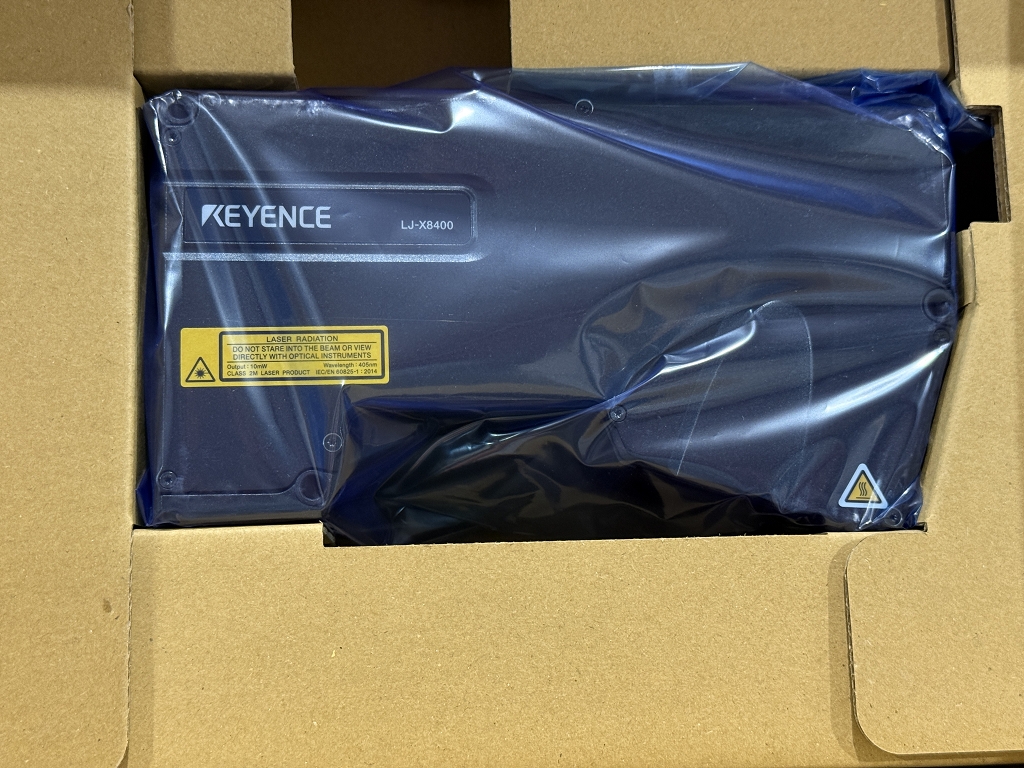

Lieferumfang: Sensor in OVP
Versand: Weltweiter Versand möglich, sicher verpackt
Installation: Fachgerechte Integration empfohlen, Controller notwendig
