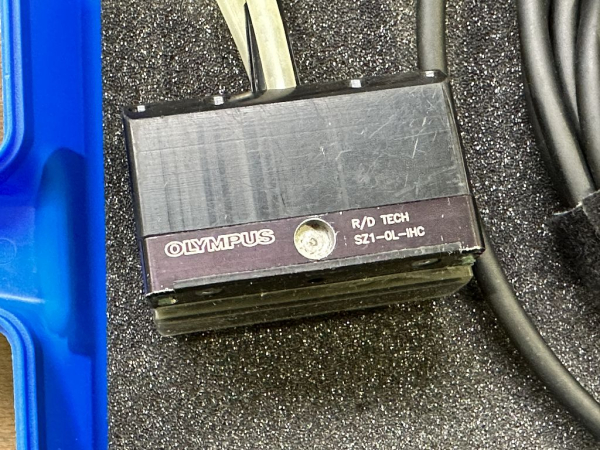

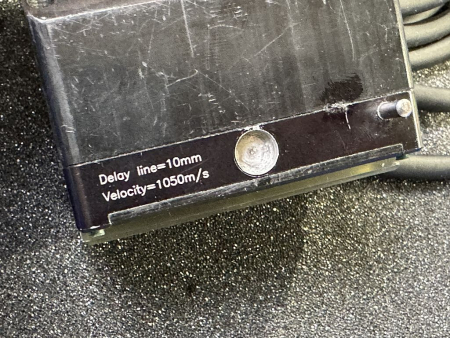

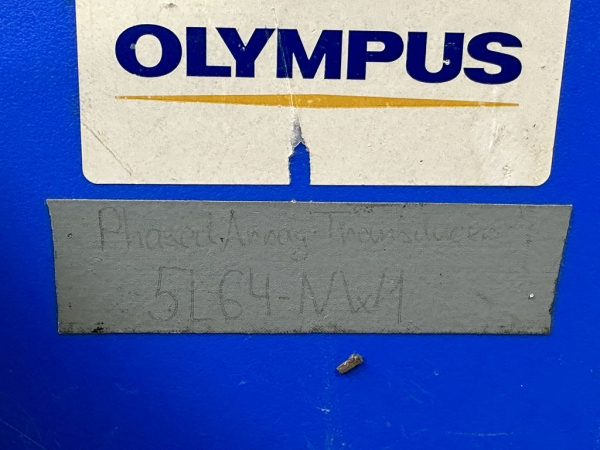

Der Olympus Phased Array Prüfkopf 5L64-NW1 U8330134 ist eine industrielle Ultraschallsonde für zerstörungsfreie Prüfungen (PAUT). Das Gerät ist eindeutig identifizierbar über die Artikelnummer XAAB-0067 sowie die Typkennzeichnung 5L64-NW1 U8330134. Es handelt sich um einen linearen Phased Array Prüfkopf mit 64 Elementen und 5 MHz Frequenz, ausgeführt in NW1 Bauform für randnahe Prüfungen. Typischer Einsatz ist die hochauflösende Fehlerdetektion in metallischen Bauteilen.
Herstellerangaben
Olympus Europa SE & Co. KG
Wendenstraße 20
20097 Hamburg
Germany
Phone +49 40 23773-0
Fax +49 40 233765
E-Mail info@olympus-europa.com
Website https://www.olympus-europa.com

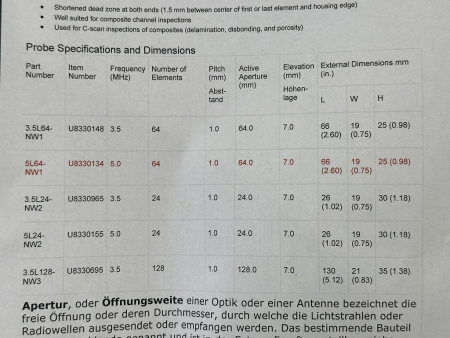

Technische Spezifikationen
- Hersteller: Olympus
- Produktname / Produktart: Phased Array Prüfkopf / Ultraschallsonde

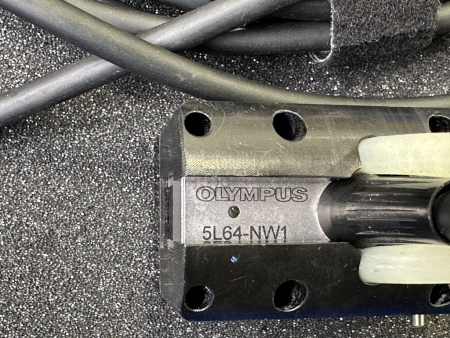

- Modell / Typ: 5L64-NW1
- Artikelnummer (P/N): XAAB-0067
- Weitere Kennzeichnung: U8330134
- Frequenz: 5 MHz
- Array-Typ: Linear Array
- Anzahl Elemente: 64
- Pitch: 1.0 mm
- Aktive Apertur: 64.0 mm
- Elevation: 7 mm
- Bauform: NW1 (Near-Wall Ausführung)
- Anschluss: Omniscan-kompatibler Mehrpol-Steckverbinder
- Kabellänge: ca. 2.5 m
- Zustand: gebraucht
Besondere Merkmale
- Original Olympus Prüfkopf XAAB-0067
- Eindeutige Identifikation über P/N XAAB-0067 und Typ 5L64-NW1 U8330134
- 64-Element Linear Array für präzise Ultraschallprüfung
- NW1 Bauform für randnahe Prüfbereiche mit reduziertem Totbereich
- 5 MHz Frequenz für ausgewogenes Verhältnis aus Eindringtiefe und Auflösung
- Robuste Industrieausführung für Dauereinsatz
- Geeignet als Ersatzteil für Wartung und Instandhaltung
- Kompatibel mit Olympus Omniscan Prüfsystemen
Einsatzbereiche
- Zerstörungsfreie Prüfung (ZfP / NDT)
- Phased Array Ultraschallprüfung (PAUT)
- Randnahe Fehlerdetektion (Near-Wall Inspection)
- Schweißnahtprüfung
- Riss- und Fehlerdetektion in Metall
- Qualitätskontrolle in der Fertigung
- Instandhaltung / Service
- Ersatzteilbeschaffung
- Reparatur / Austausch in bestehenden Anlagen
Hinweise
- Zustand: gebraucht

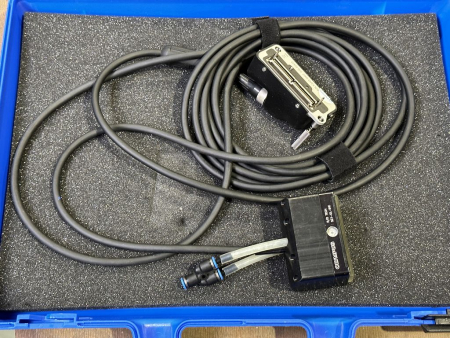

- Lieferumfang: wie auf den Bildern dargestellt
- Versandbedingungen: sichere Verpackung, Schutz der Steckverbindungen
- Installationshinweis: Montage und Anschluss nur durch qualifiziertes Fachpersonal, Kompatibilität prüfen
