Olympus Phased Array Prüfkopf / Ultraschallsonde für industrielle zerstörungsfreie Prüfungen. Es handelt sich um das Modell 3.5L64-64X7-NW1-P-2.5-OM mit der Artikelnummer XAAB-0080 und Seriennummer S0113. Der Prüfkopf ist für den Einsatz mit OmniScan-Systemen ausgelegt und eignet sich für industrielle Prüf- und Wartungsanwendungen. Die Identifikation erfolgt eindeutig über die vorhandenen Typenschilder und das zugehörige Datenblatt.
Herstellerangaben
Olympus Europa SE & Co. KG
Wendenstraße 20
20097 Hamburg
Deutschland
Telefon: +49 40 23773-0
Fax: +49 40 233765
E-Mail: info(at)olympus-europa.com
Technische Spezifikationen
- Hersteller: Olympus
- Produktname / Produktart: Phased Array Prüfkopf / Ultraschallsonde
- Modell / Typ: 3.5L64-64X7-NW1-P-2.5-OM
- Artikelnummer (P/N): XAAB-0080
- Seriennummer (S/N): S0113
- Weitere Bezeichnung: 3.5L64-64X7-NW1-P-2.5-OM
- Frequenz: 3.5 MHz
- Sondentyp: Linear Array
- Elementanzahl: 64
- Aktive Länge: 64.0 mm (2.52 in)
- Elevation: 7.0 mm (0.28 in)
- Pitch: 1.00 mm (0.039 in)
- Inter Element Spacing: 0.08 mm (0.005 in)
- Kabelmantel: PVC
- Kabellänge: 2.5 m (8.2 ft)
- Gehäuse: Near Wall
- Anschluss: OmniScan
- Matching Medium: Rexolite
- Anschluss / Stecksystem: mehrpoliger Industrie-Steckverbinder (optisch erkennbar)
- Zustand: gebraucht
Besondere Merkmale

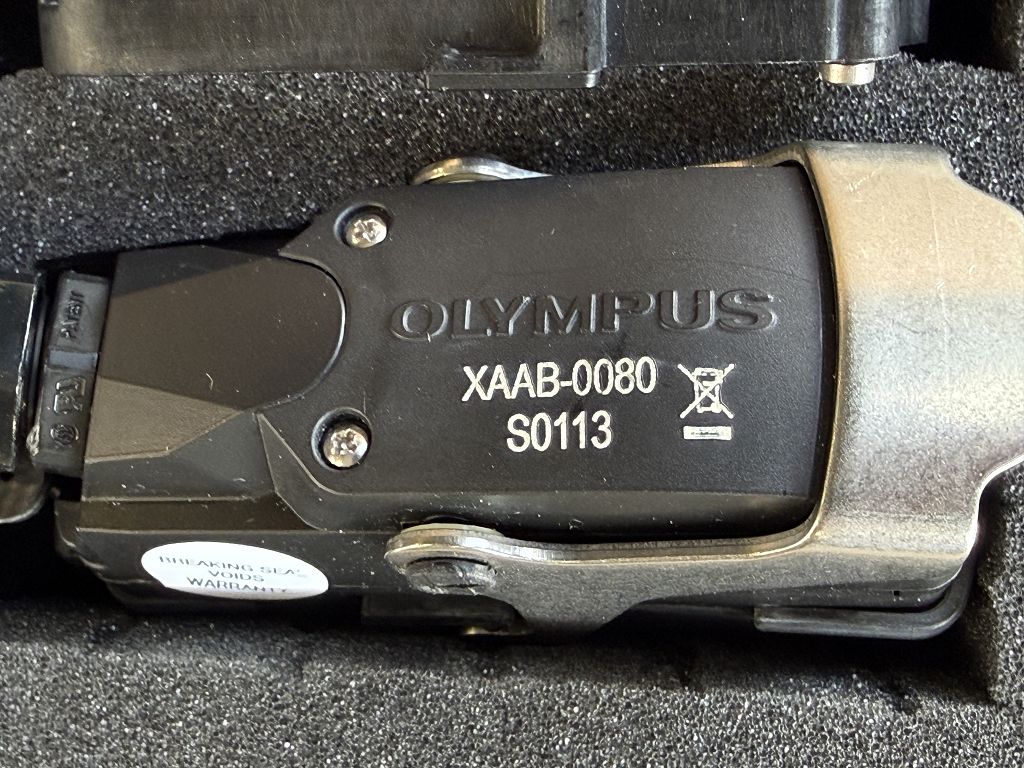

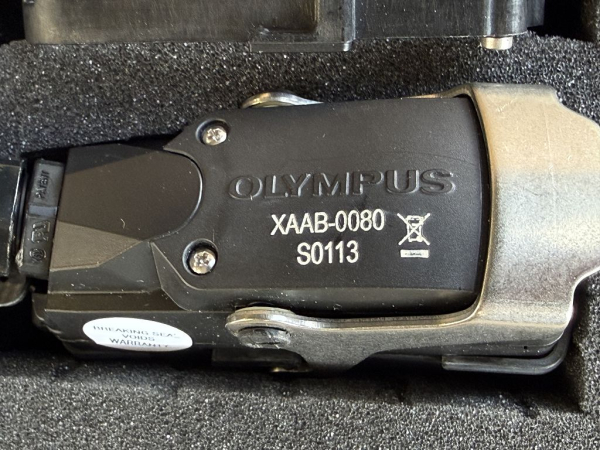

- Original Olympus OEM Prüfkopf XAAB-0080
- Eindeutige Identifikation über P/N XAAB-0080 und S/N S0113
- Linear Array Ultraschallsonde mit 64 Elementen
- Industrietaugliche Ausführung für NDT-Anwendungen
- Geeignet als Ersatzteil für Wartung und Instandhaltung

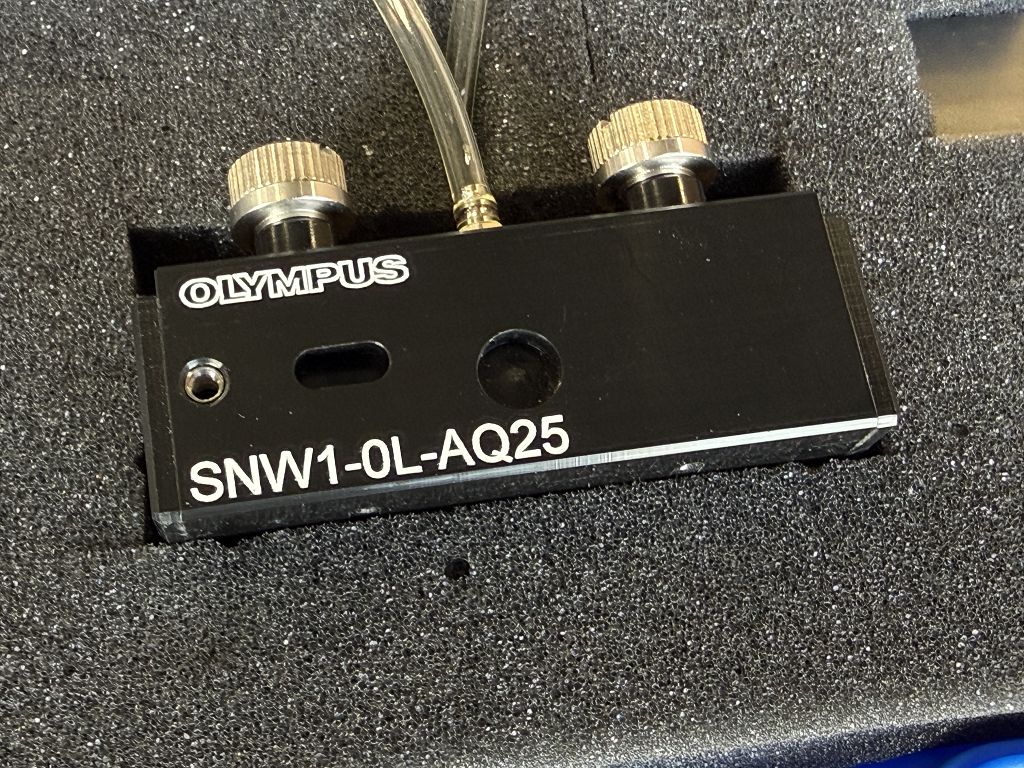

- Beschriftete Vorlaufstrecken SNW1-OL-AQ25 und SNW1-OL-IHC im Lieferumfang

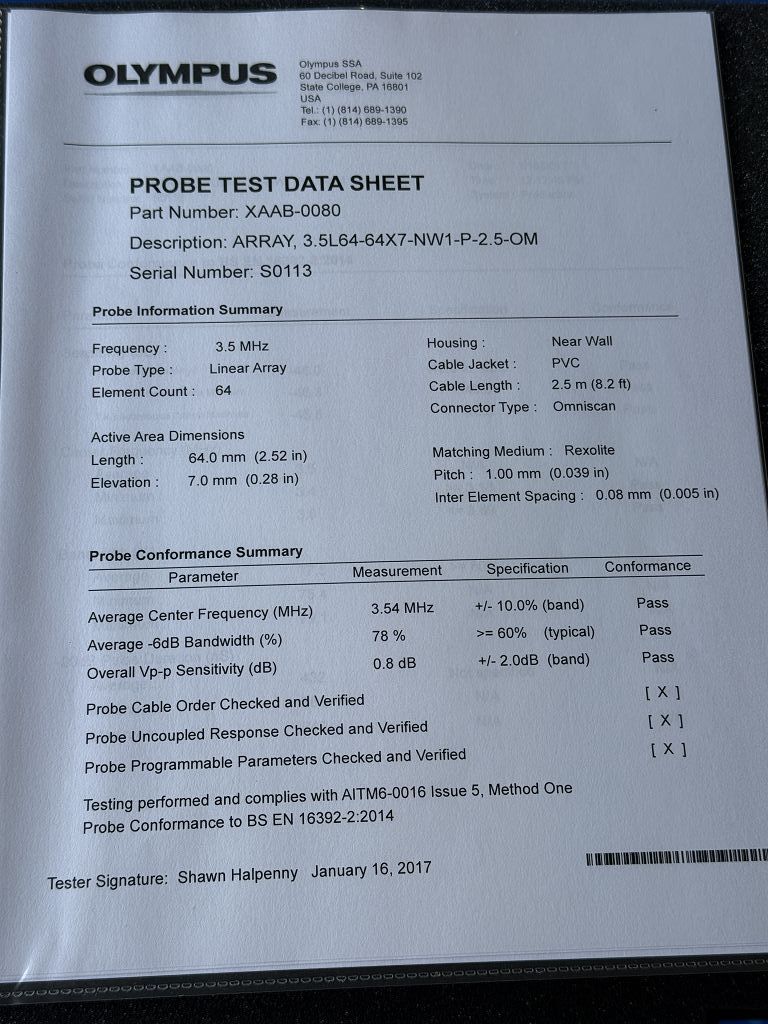

- Datenblatt mit Prüfwerten enthalten
- Robuste Bauweise für industrielle Nutzung
Einsatzbereiche
- Industrielle Fertigung und Qualitätssicherung
- Produktionslinien und Automatisierung
- Zerstörungsfreie Prüfung (NDT)
- Wartung und Instandhaltung
- Ersatzteilbeschaffung
- Reparatur in bestehenden Anlagen
- Technische Inspektionen
- Serviceeinsätze
Hinweise
- Zustand: gebraucht

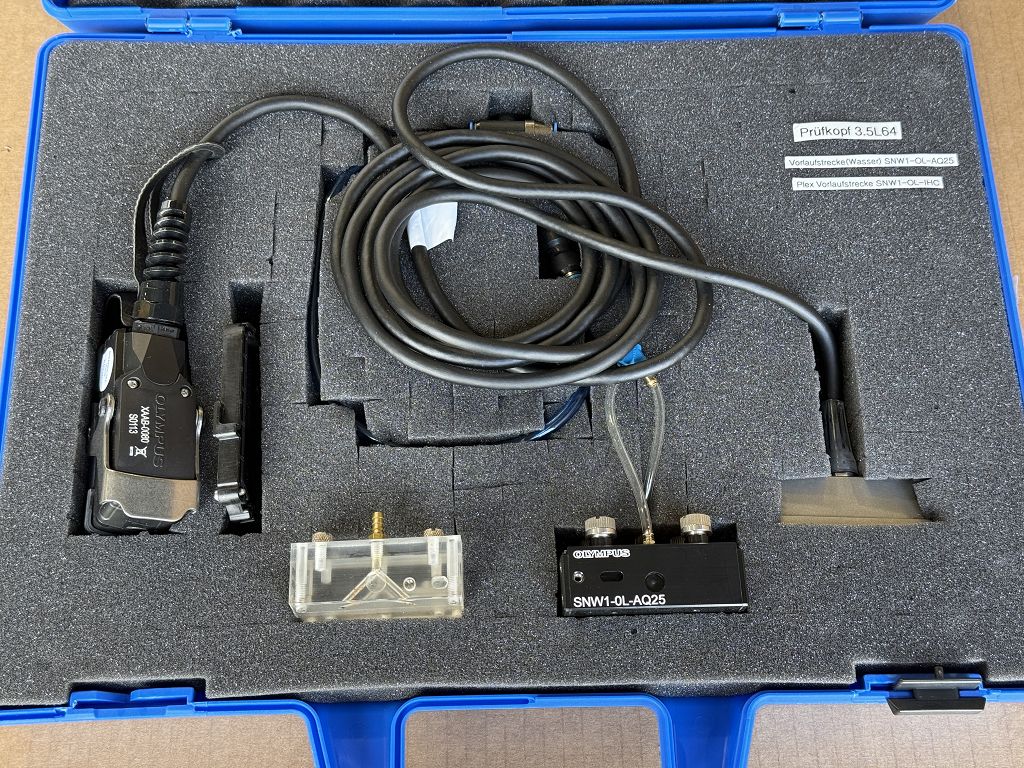

- Lieferumfang: exakt wie auf den Bildern dargestellt (Prüfkopf XAAB-0080, Kabel, Vorlaufstrecken SNW1-OL-AQ25 und SNW1-OL-IHC, Zubehör im Koffer, Datenblatt)
- Versand: sichere Verpackung, Schutz empfindlicher Steckverbindungen
- Installation / Sicherheit: Anschluss und Betrieb nur durch qualifiziertes Fachpersonal, Kompatibilität prüfen
