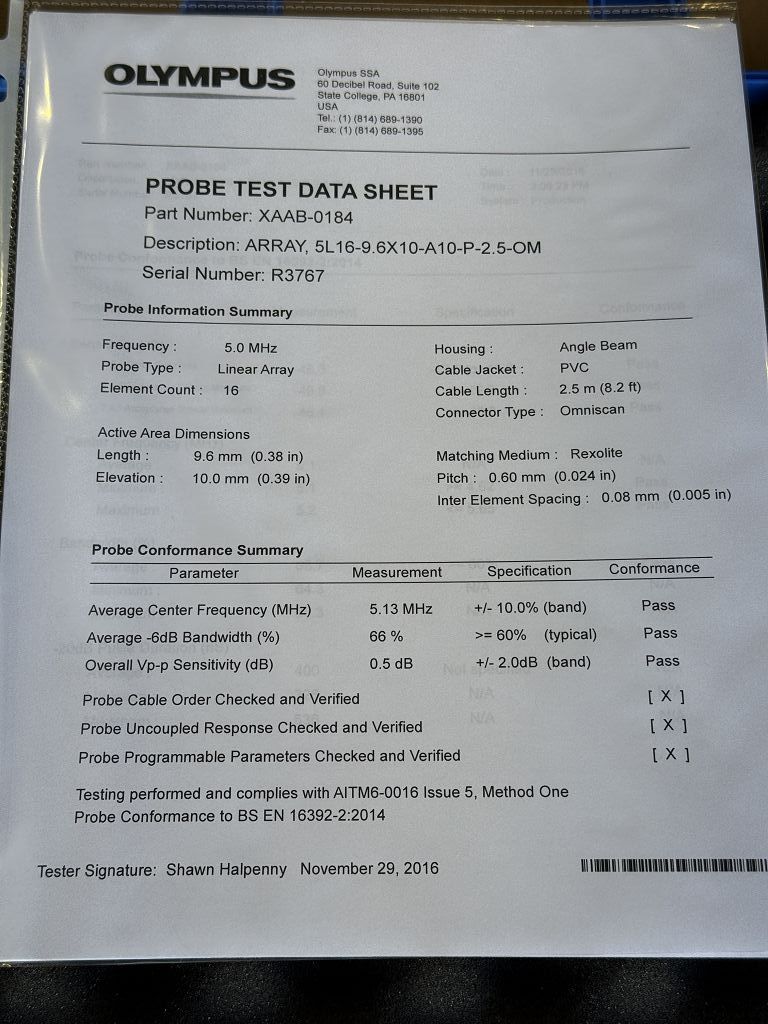

Olympus Phased Array Prüfkopf für industrielle Ultraschallprüfung. Das System besteht aus dem Prüfkopf 5L16 in Kombination mit einer Plexi-Vorlaufstrecke SA10-IHC. Eindeutig identifizierbar über die Artikelnummer XAAB-0184 sowie die Seriennummer R3767. Lieferung inklusive originalem Probe Test Data Sheet (2016).
Herstellerangaben
Olympus Europa SE & Co. KG
Wendenstraße 20
20097 Hamburg
Deutschland
Telefon: +49 40 23773-0
Fax: +49 40 233765
E-Mail: info(at)olympus-europa.com
Technische Spezifikationen
- Hersteller: Olympus
- Produktname / Typ: Phased Array Ultraschall Prüfkopf

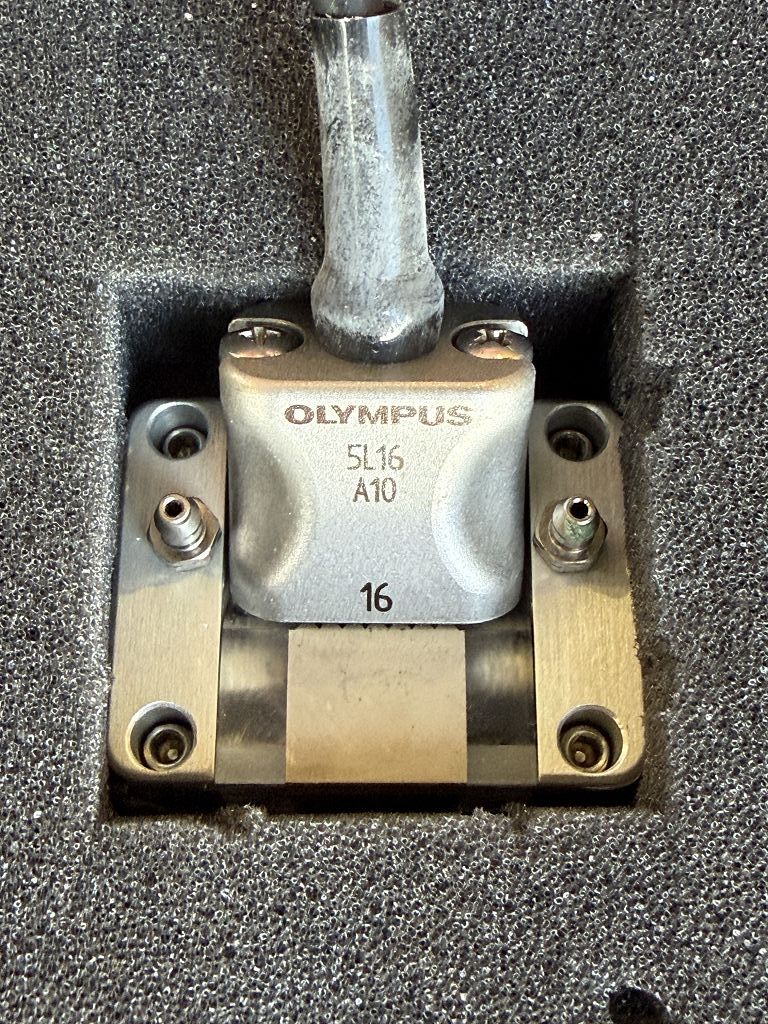

- Modell: 5L16

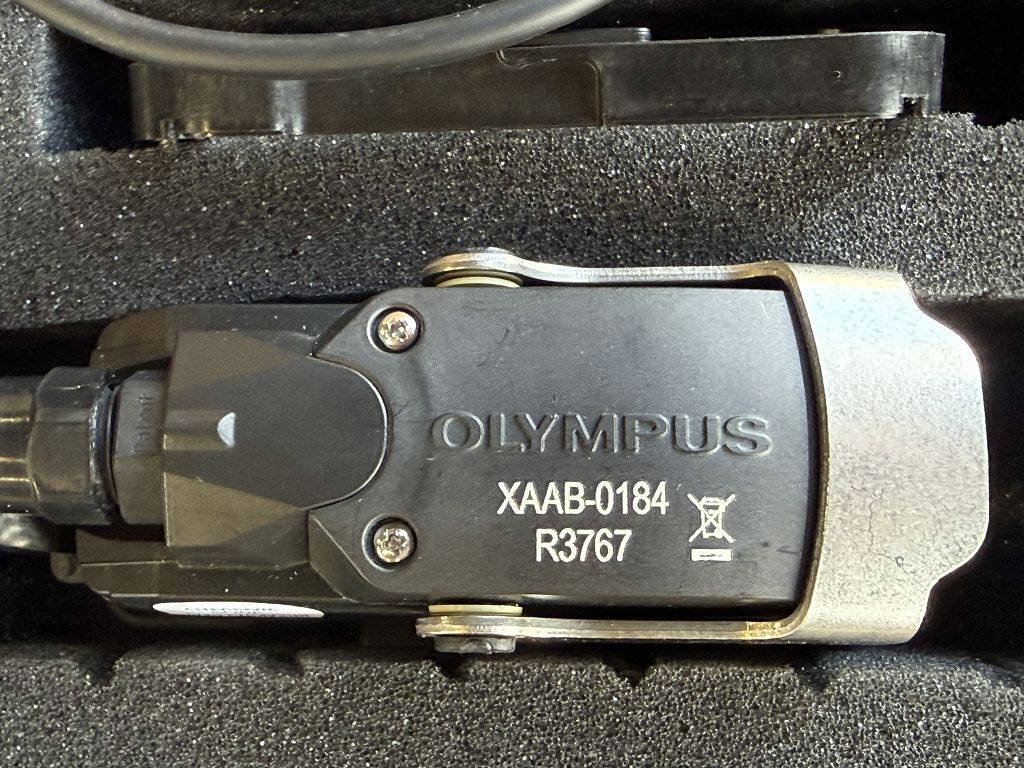

- Artikelnummer (P/N): XAAB-0184
- Seriennummer (S/N): R3767

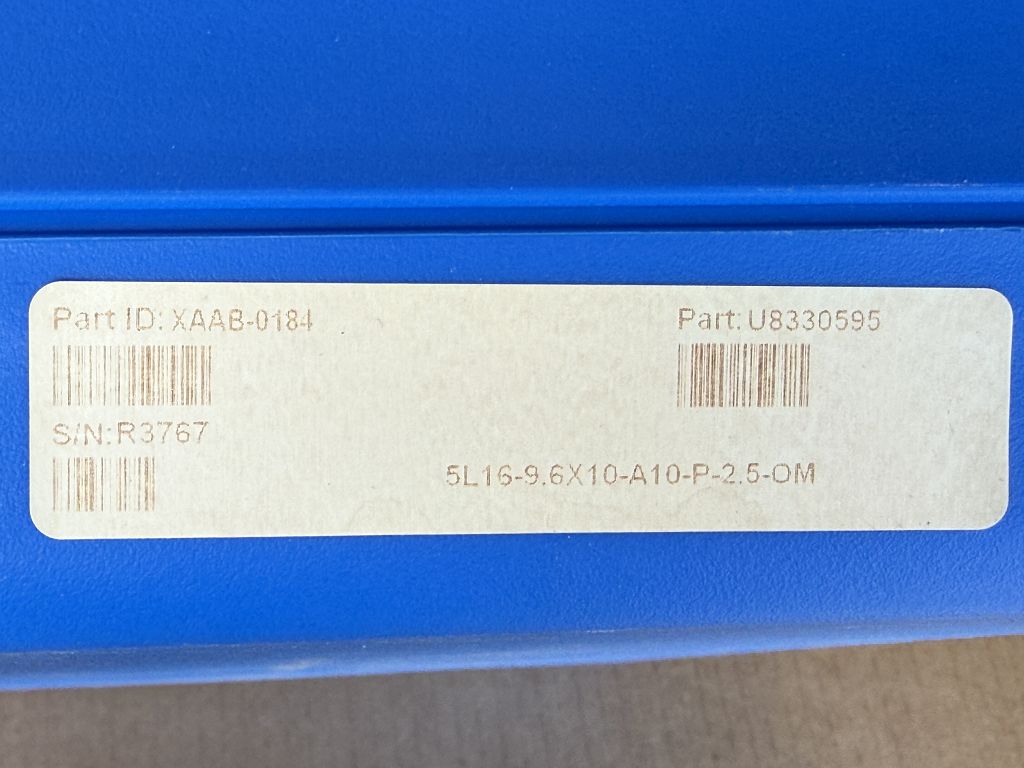

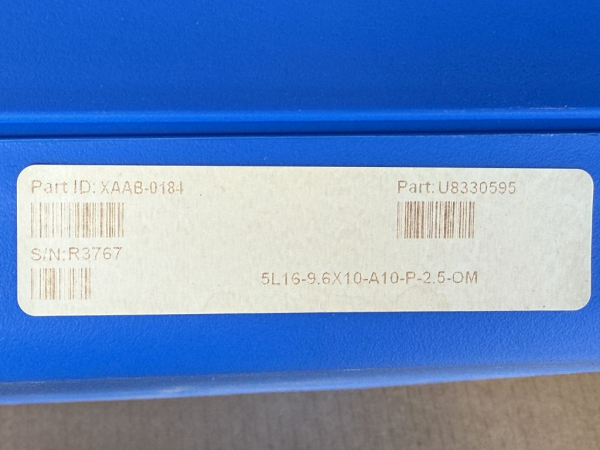

- Beschreibung laut Datenblatt: ARRAY, 5L16-9.6X10-A10-P-2.5-OM
- Frequenz: 5.0 MHz
- Prüftyp: Linear Array
- Elementanzahl: 16
- Aktive Länge: 9.6 mm
- Elevation: 10.0 mm
- Pitch: 0.60 mm
- Elementabstand: 0.08 mm
- Gehäuse: Angle Beam (mit Vorlaufstrecke)

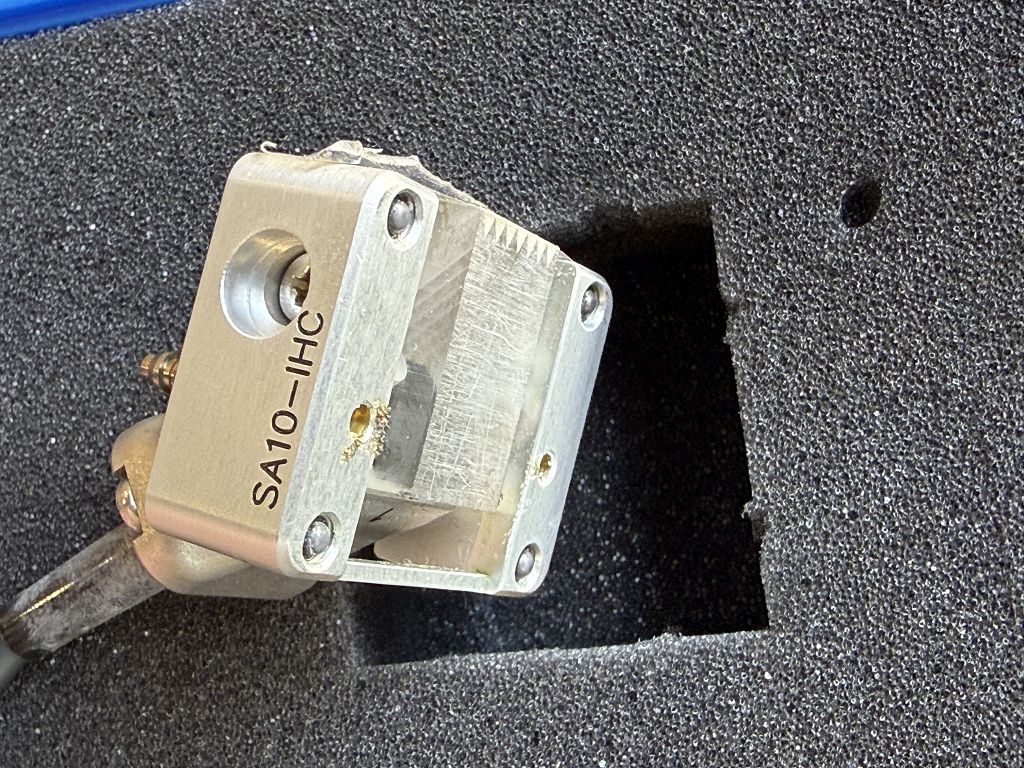

- Vorlaufstrecke: SA10-IHC (Plexi)
- Kabel: fest angeschlossen, ca. 2.5 m
- Anschluss: Omniscan kompatibel
- Kabelmantel: PVC
- Matching Medium: Rexolite
- Prüfstandard: gemäß AITM6-0016 / BS EN 16392-2:2014
- Zustand: gebraucht
Besondere Merkmale
- Original Olympus Phased Array Prüfkopf 5L16
- Inklusive Vorlaufstrecke SA10-IHC
- Kompaktes 16-Element Linear Array
- 5 MHz Prüfkopf für präzise Materialprüfung
- Angle-Beam Ausführung für Schrägprüfung
- Kompatibel mit Olympus Omniscan Systemen
- Inklusive originalem Prüfprotokoll (Test Data Sheet)
- Robuste Industrieausführung

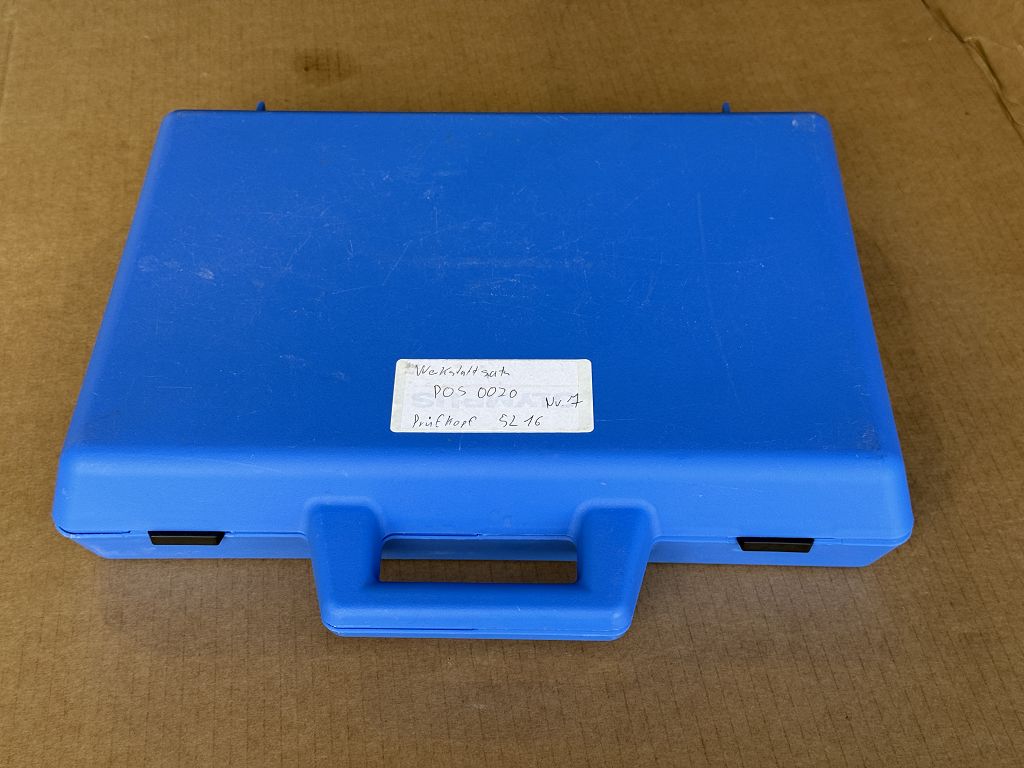

- Lieferung im stabilen Transportkoffer
Einsatzbereiche
- Ultraschallprüfung (Phased Array UT)
- Zerstörungsfreie Werkstoffprüfung (ZfP / NDT)
- Schweißnahtprüfung
- Rissdetektion
- Materialfehleranalyse
- Wanddickenprüfung
- Qualitätssicherung in der Industrie
- Anlagenprüfung und Instandhaltung
- Fertigungskontrolle
- Prüftechnik und Serviceeinsätze
Hinweise
- Zustand: gebraucht

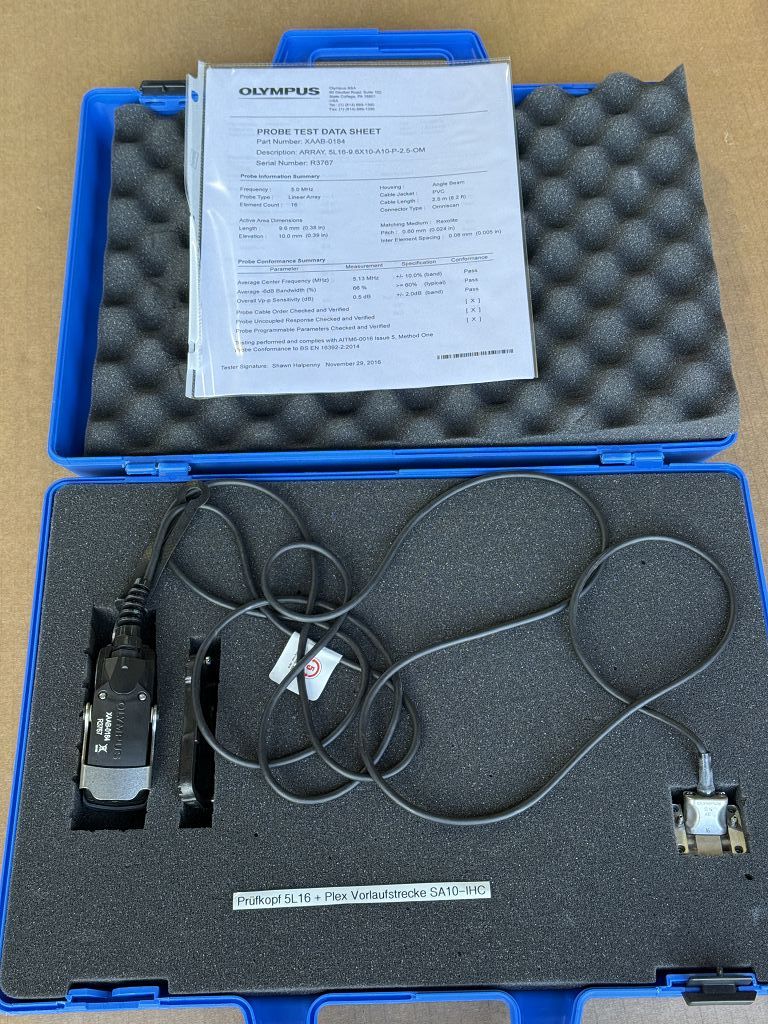

- Lieferumfang: Prüfkopf 5L16, Vorlaufstrecke SA10-IHC, Anschlusskabel, Koffer, Prüfprotokoll
- Gebrauchsspuren möglich (siehe Bilder)
- Versand sicher verpackt
- Anschluss und Betrieb nur durch qualifiziertes Fachpersonal
- Kompatibilität mit vorhandenem Prüfsystem vor Einsatz prüfen
