Olympus Phased Array Prüfkopf / Ultraschallsonde für industrielle zerstörungsfreie Prüfungen. Es handelt sich um das Modell 5L128-96X10-I3-P-5-OM mit der Artikelnummer XAIM-0147 und der Seriennummer R4177. Die Sonde ist für den Einsatz mit OmniScan-Systemen vorgesehen und wird typischerweise in der industriellen Prüfung und Instandhaltung eingesetzt. Die Identifikation erfolgt eindeutig über Typenschild und beigefügtes Prüfprotokoll.
Herstellerangaben
Olympus Europa SE & Co. KG
Wendenstraße 20
20097 Hamburg
Deutschland
Telefon: +49 40 23773-0
Fax: +49 40 233765
E-Mail: info(at)olympus-europa.com
Technische Spezifikationen
- Hersteller: Olympus
- Produktname / Produktart: Phased Array Prüfkopf / Ultraschallsonde
- Modell / Typ: 5L128-96X10-I3-P-5-OM

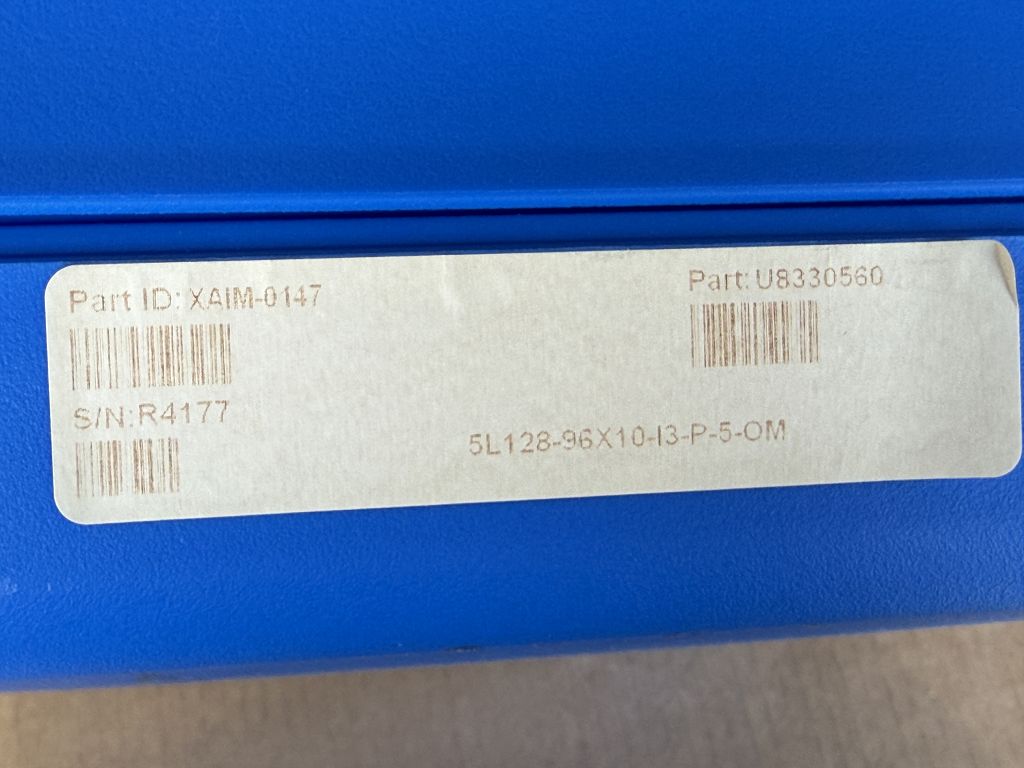

- Artikelnummer (P/N): XAIM-0147
- Seriennummer (S/N): R4177
- Weitere Nummer: Part U8330560

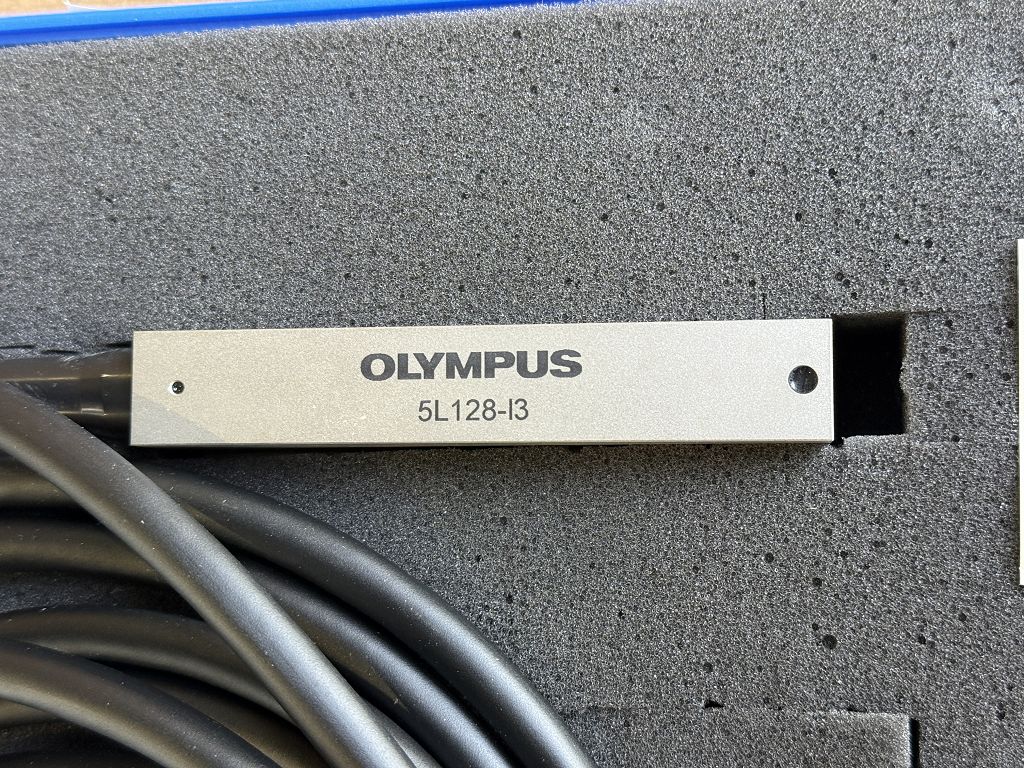

- Weitere Bezeichnung: 5L128-I3
- Frequenz: 5.0 MHz
- Sondentyp: Linear Array
- Elementanzahl: 128
- Aktive Länge: 96.0 mm (3.78 in)
- Elevation: 10.0 mm (0.39 in)
- Pitch: 0.75 mm (0.030 in)
- Gehäuse: Immersion
- Kabelmantel: PVC
- Kabellänge: 5.0 m (16.4 ft)
- Anschluss: OmniScan
- Matching Medium: Water (Custom Target)
- Anschluss / Stecksystem: mehrpoliger Industrie-Steckverbinder (optisch erkennbar)

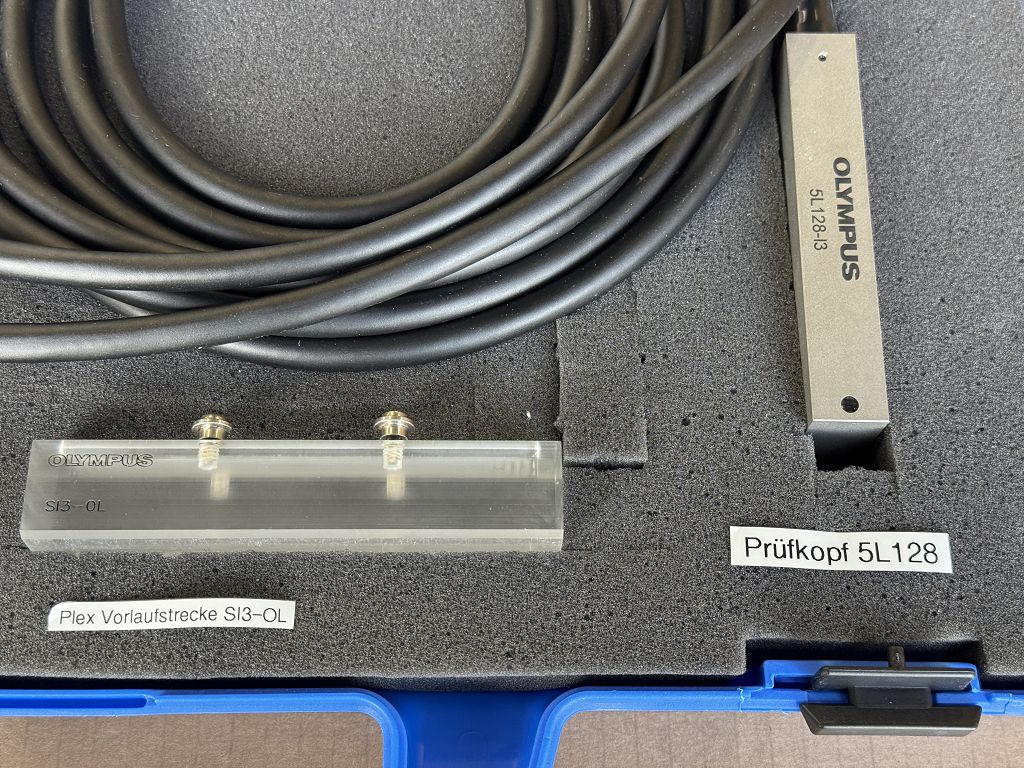

- Zusatzkomponente: Plex Vorlaufstrecke SI3-OL
- Zustand: gebraucht
Besondere Merkmale

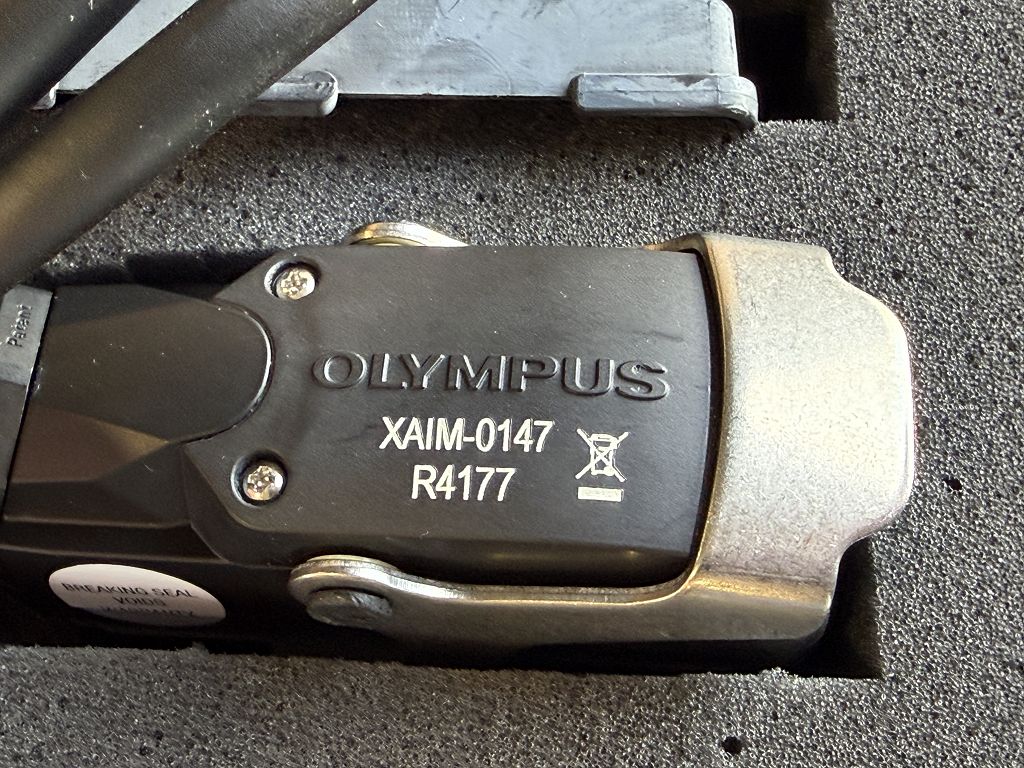

- Original Olympus OEM Prüfkopf XAIM-0147
- Eindeutige Identifikation über P/N XAIM-0147 und S/N R4177
- Linear Array Ultraschallsonde mit 128 Elementen
- Industrietaugliche Ausführung für NDT-Anwendungen
- Geeignet als Ersatzteil für Wartung und Instandhaltung
- Vorlaufstrecke SI3-OL im Lieferumfang enthalten

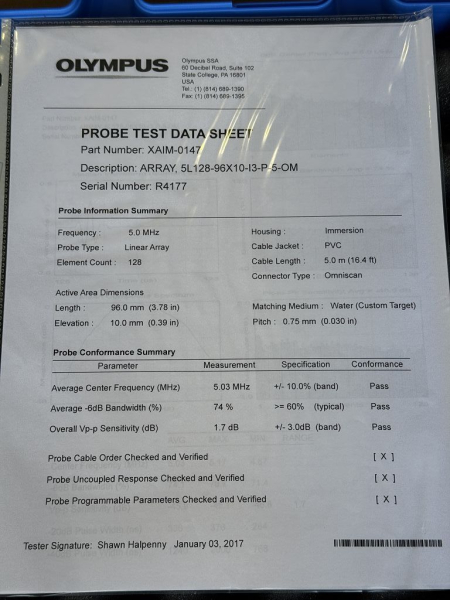

- Prüfprotokoll mit Messwerten enthalten
- Robuste Bauweise für industrielle Nutzung
Einsatzbereiche
- Industrielle Fertigung und Qualitätssicherung
- Produktionslinien und Automatisierung
- Zerstörungsfreie Prüfung (NDT)
- Wartung und Instandhaltung
- Ersatzteilbeschaffung
- Reparatur in bestehenden Anlagen
- Technische Inspektionen
- Serviceeinsätze
Hinweise
- Zustand: gebraucht

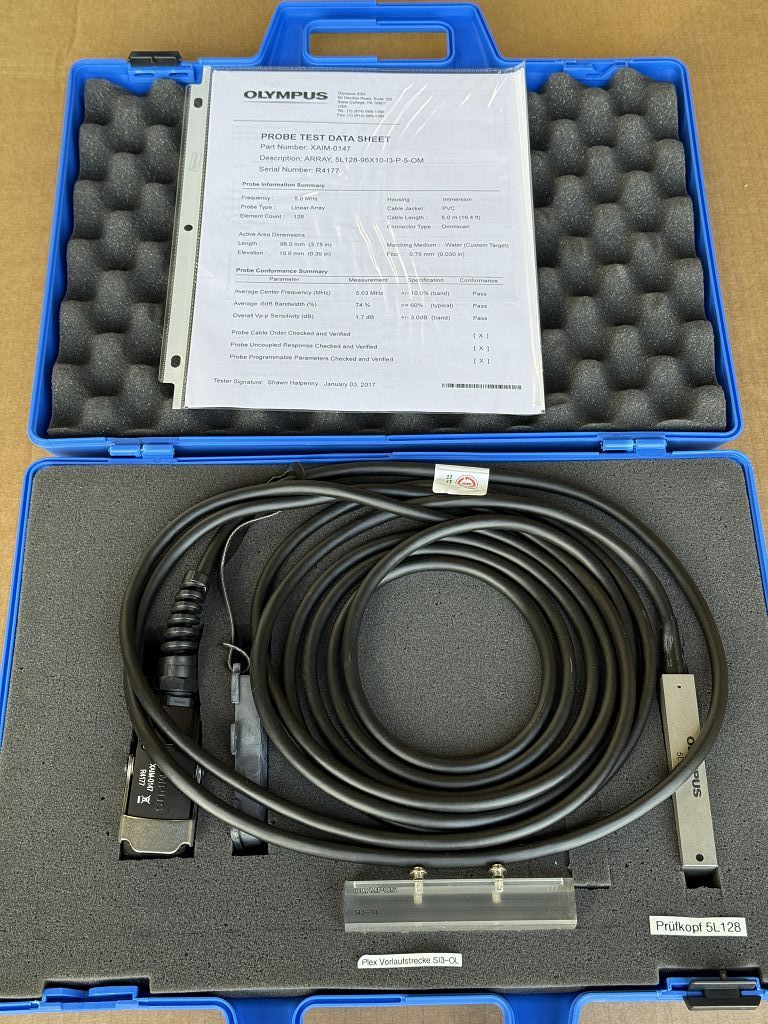

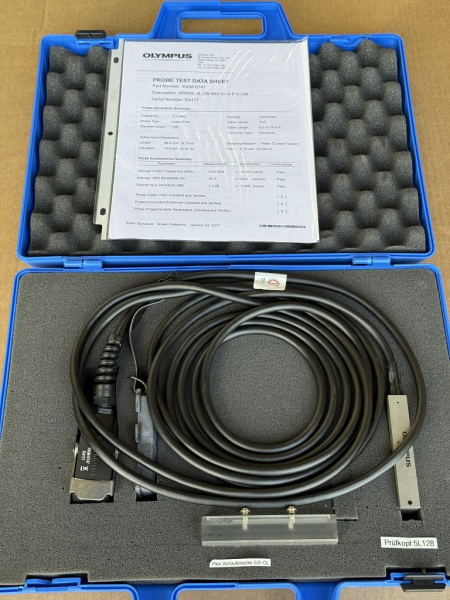

- Lieferumfang: exakt wie auf den Bildern dargestellt (Prüfkopf XAIM-0147, Kabel, Vorlaufstrecke SI3-OL, Zubehör im Koffer, Datenblatt)
- Versand: sichere Verpackung, Schutz empfindlicher Steckverbindungen
- Installation / Sicherheit: Anschluss und Betrieb nur durch qualifiziertes Fachpersonal, Kompatibilität prüfen
