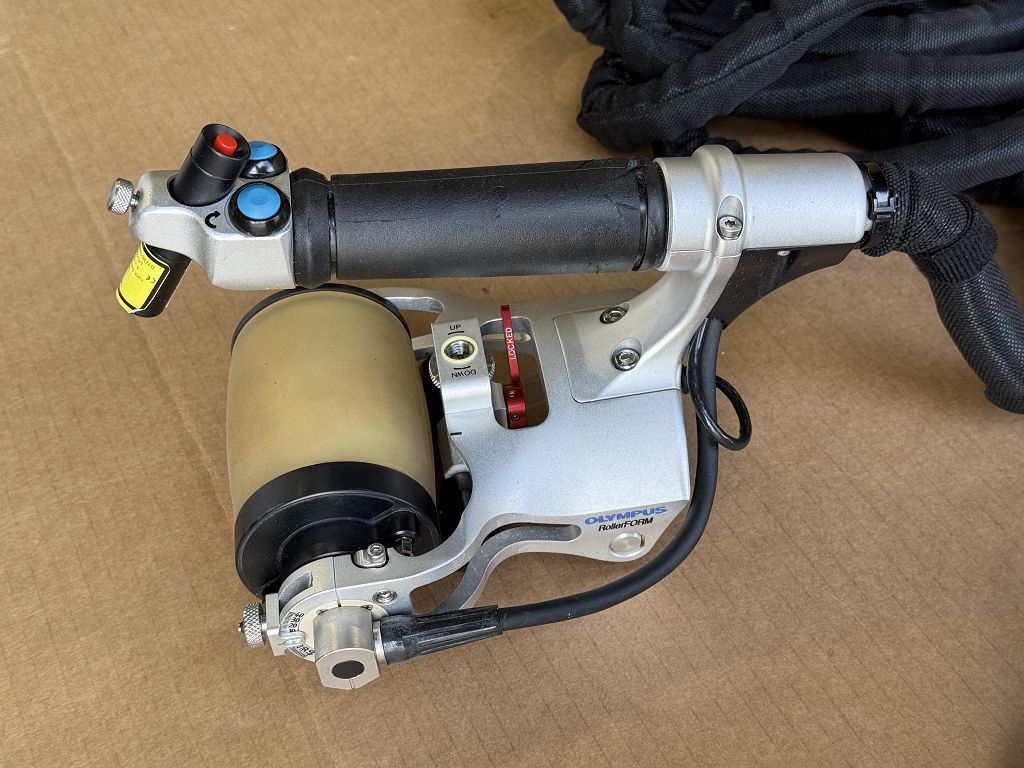

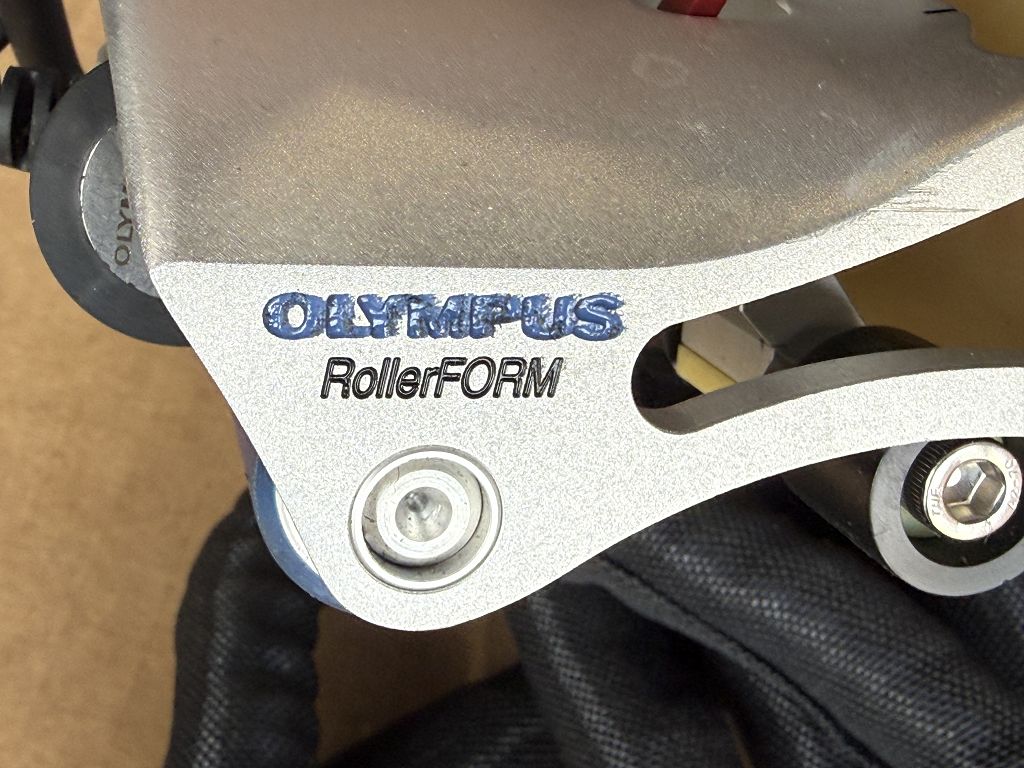

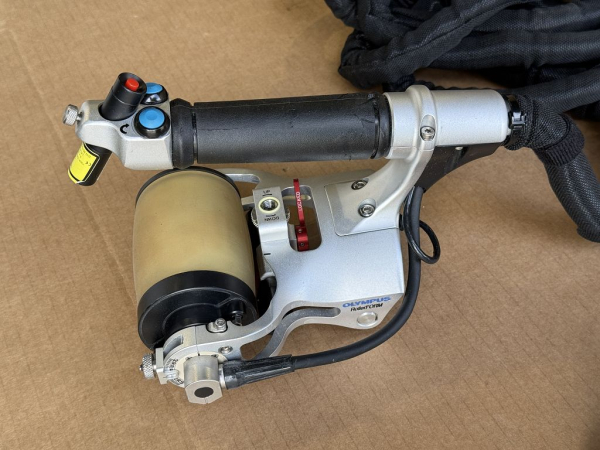

Der Olympus RollerFORM Scanner ist ein industrieller Phased-Array-Sensor als Breitstrahlroller für die zerstörungsfreie Werkstoffprüfung. Das System umfasst den RollerFORM Scanner sowie eine zugehörige Sonde mit der Kennzeichnung XAIM-10411 und der Bezeichnung ROLLERFORM-5L64-5M. Typischer Einsatz erfolgt in der industriellen Prüfung und Qualitätssicherung.
Herstellerangaben
Olympus NDT Canada
505 boul. du Parc-Technologique
Quebec City, QC G1P 4S9
Canada
Telefon 418-872-1155
Fax 418-872-5431
E-Mail customer.service@olympusndt.com
Website www.olympus-ims.com
Technische Spezifikationen
- Hersteller: Olympus
- Produktname / Produktart: RollerFORM Scanner / Phased-Array Sensor
- Modell / Typ: RollerFORM / ROLLERFORM-5L64-5M

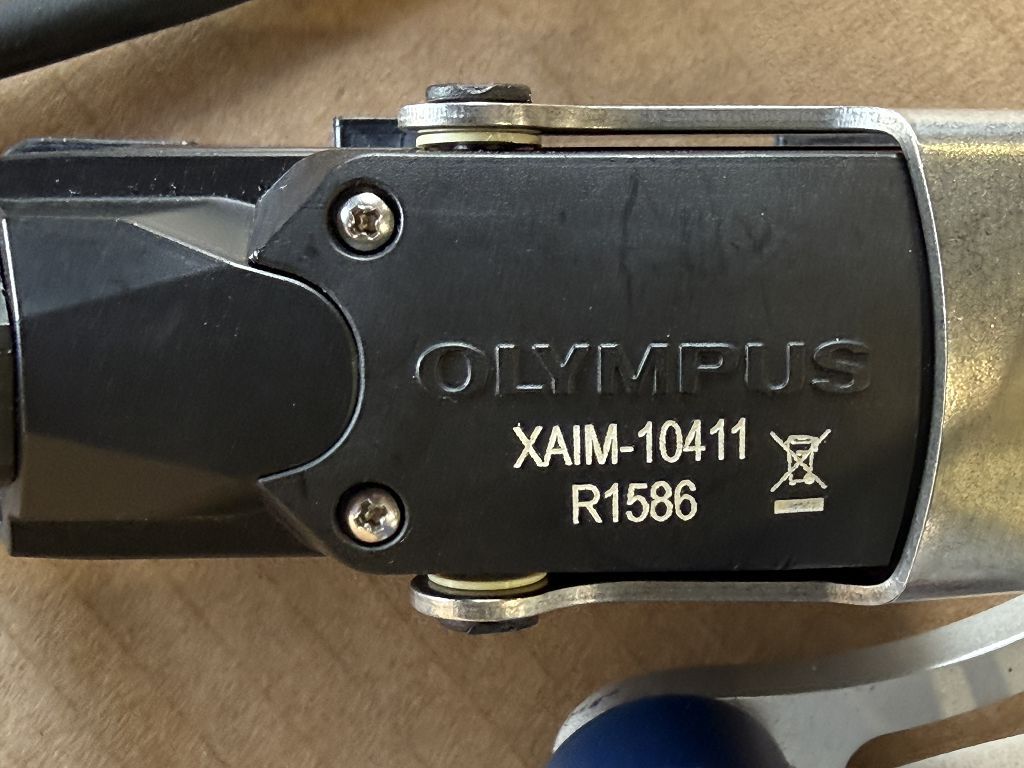

- Artikelnummer (P/N): ROLLERFORM-5L64-5M / XAIM-10411

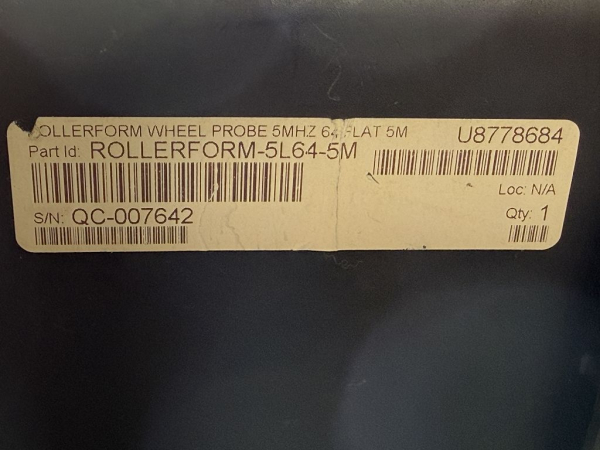

- Seriennummer (S/N): QC-007642 / R1586
- Weitere Nummern: USBKEY0005 / Ver: 14224A / EWIX1439B-002 / ENC1-2.5-LM / AAIX0820C
- Frequenz: 5.0 MHz
- Sondentyp: Linear Array
- Elementanzahl: 64
- Aktive Fläche: 51.2 mm Länge / 6.4 mm Elevation
- Rastermaß (Pitch): 0.80 mm
- Kabellänge: 5.0 m
- Gehäuse: Immersion
- Kabelmantel: PVC
- Anschluss / Stecksystem: OmniScan kompatibler Rundsteckverbinder

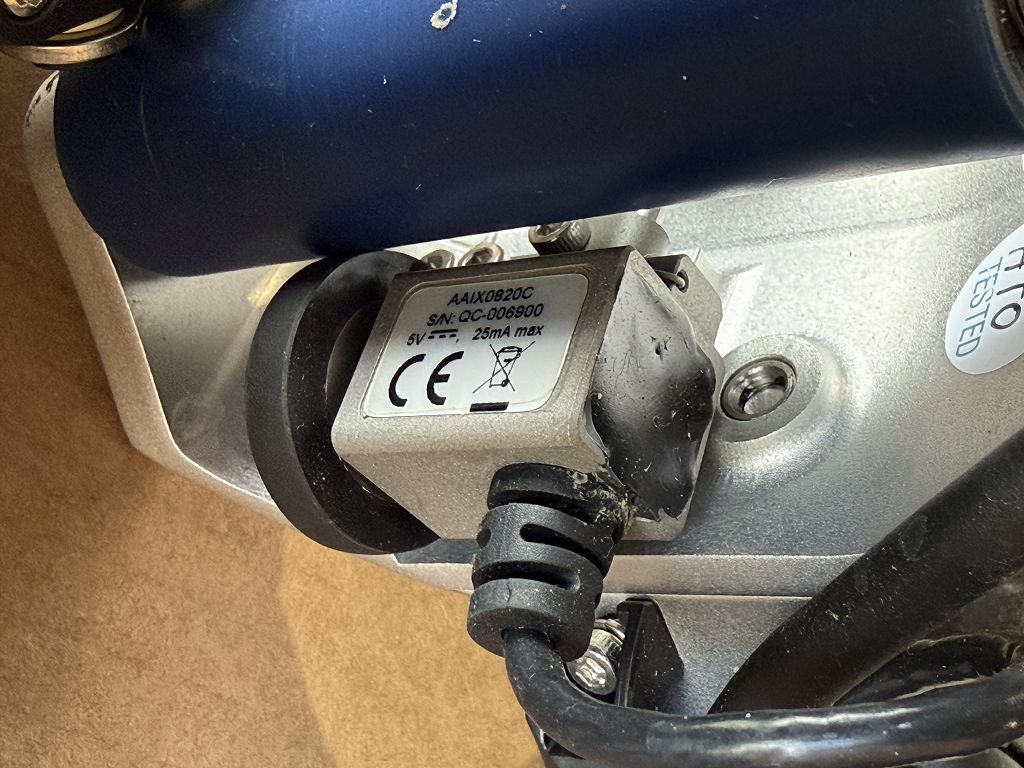

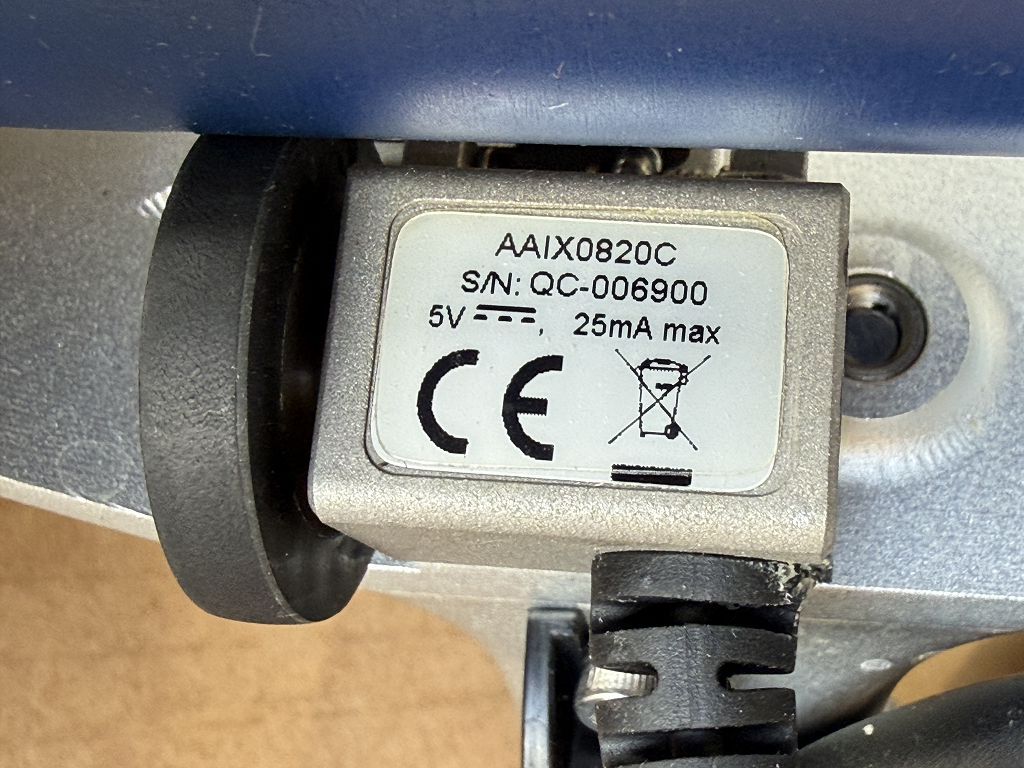

- Versorgung Encoder: 5V / 25mA max

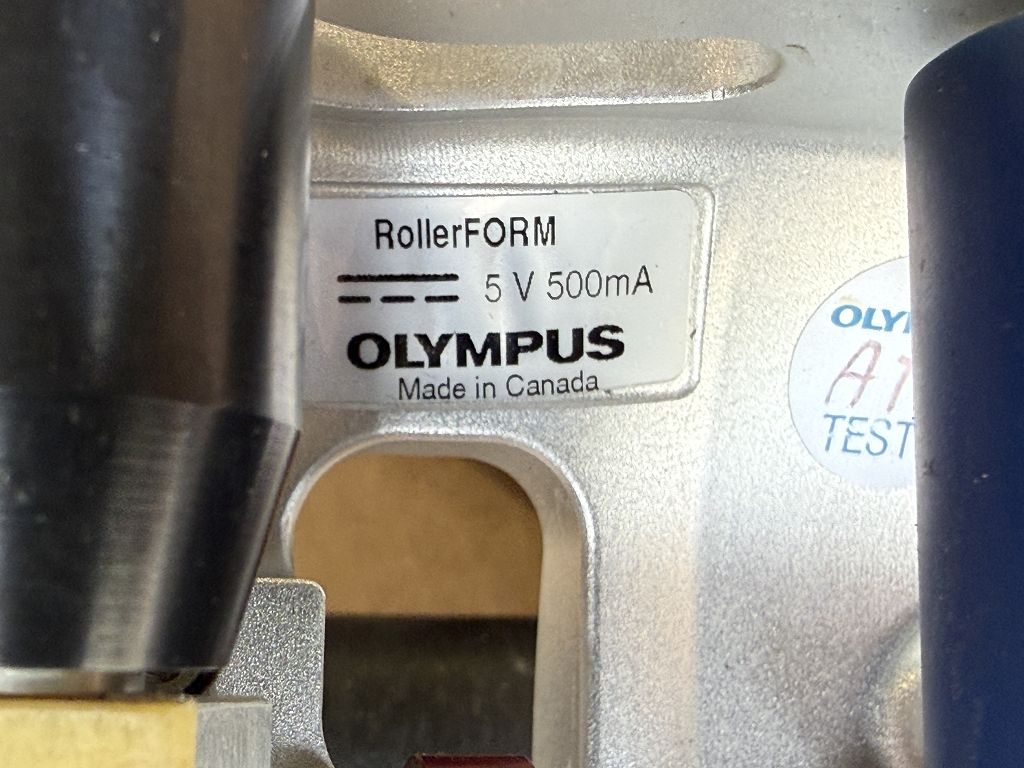

- Versorgung RollerFORM: 5V / 500mA
- Zustand: gebraucht
Besondere Merkmale
- Original Olympus RollerFORM System (OEM-Komponente)
- Eindeutige Identifikation über ROLLERFORM-5L64-5M und XAIM-10411
- 64-Element Linear Array Sonde mit 5.0 MHz
- Robuste Industrieausführung mit mechanischem Roller-System

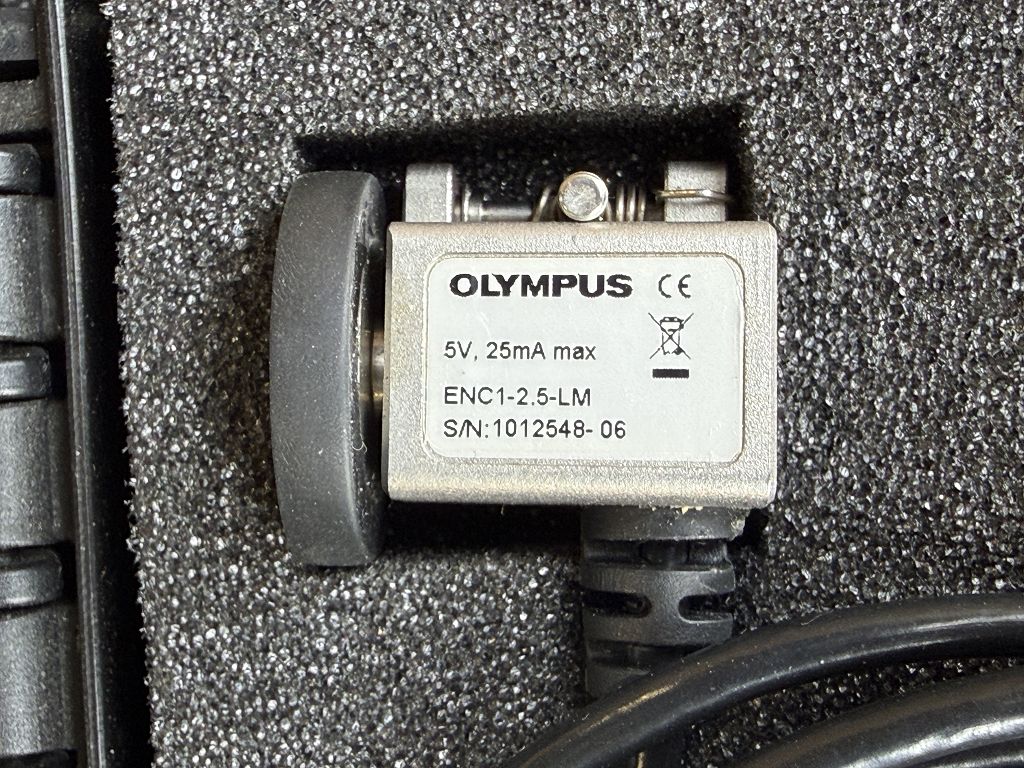

- Integrierter Encoder ENC1-2.5-LM
- Komplettes Set inkl. Kabel, Sensor und Transportkoffer
- Gepflegter Zustand aus Instandsetzungsdienststelle
- Geeignet für präzise industrielle Prüfanwendungen
Einsatzbereiche
- Zerstörungsfreie Werkstoffprüfung (NDT)
- Schweißnahtprüfung
- Industrieprüfung und Qualitätssicherung
- Produktionsüberwachung
- Instandhaltung und Service
- Materialprüfung und Fehleranalyse
- Phased-Array Prüfverfahren
- Reparatur und Austausch bestehender Systeme
Hinweise
- Zustand: gebraucht, gepflegter Zustand
- Herkunft: Instandsetzungsdienststelle (Flugplatz Manching)

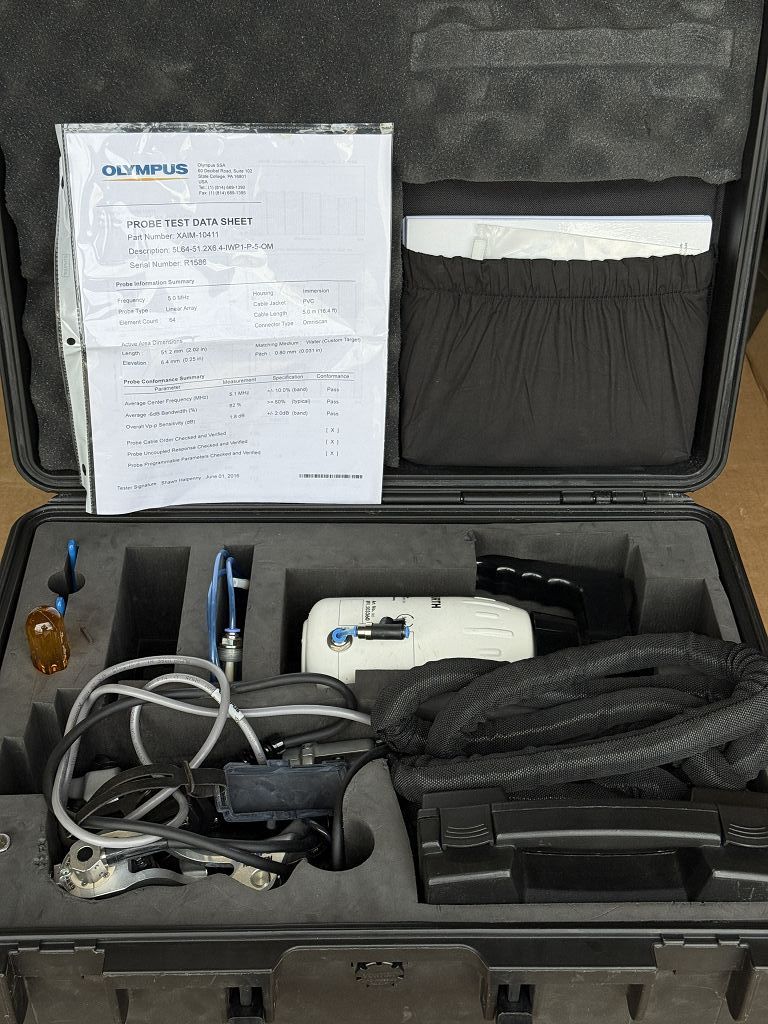

- Lieferumfang:

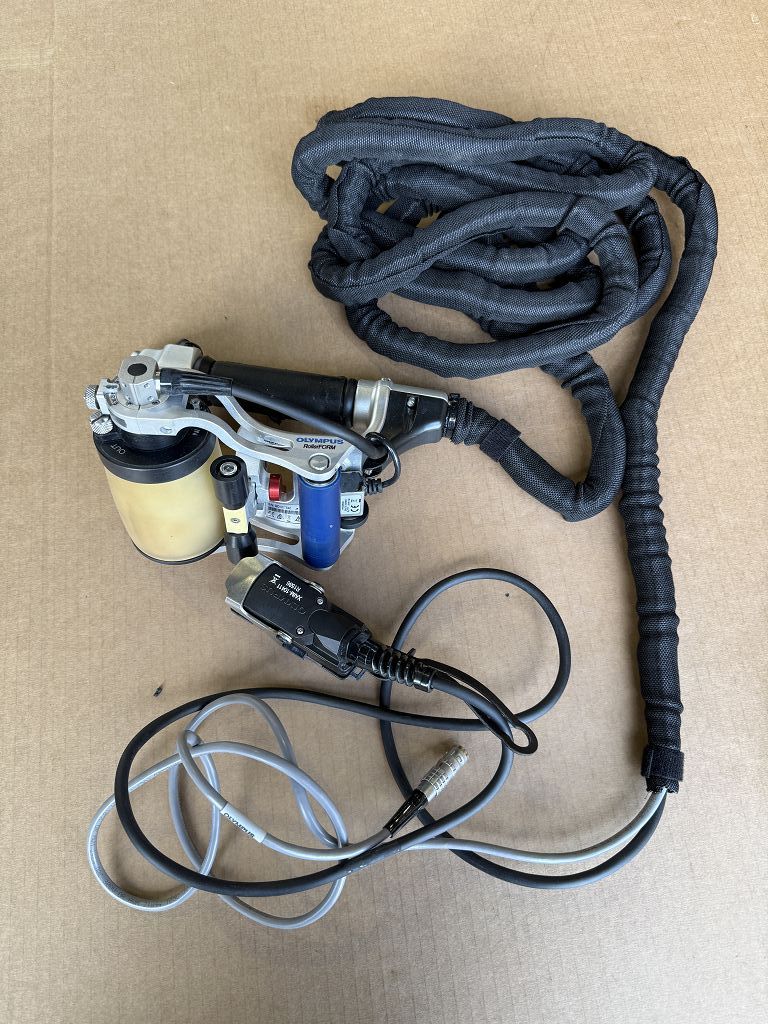

- Olympus RollerFORM Scanner
- Sonde ROLLERFORM-5L64-5M (XAIM-10411)
- Kabelsatz inkl. beschrifteter Leitungen
- Encoder (ENC1-2.5-LM)

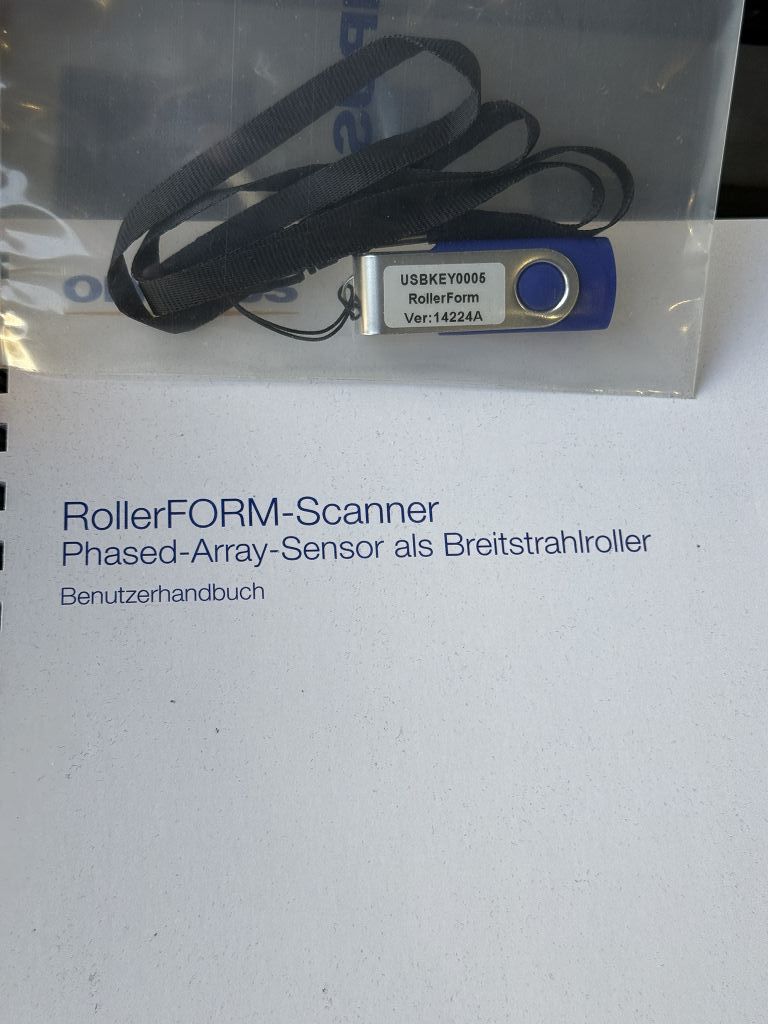

- USB-Stick (USBKEY0005 / Ver: 14224A)

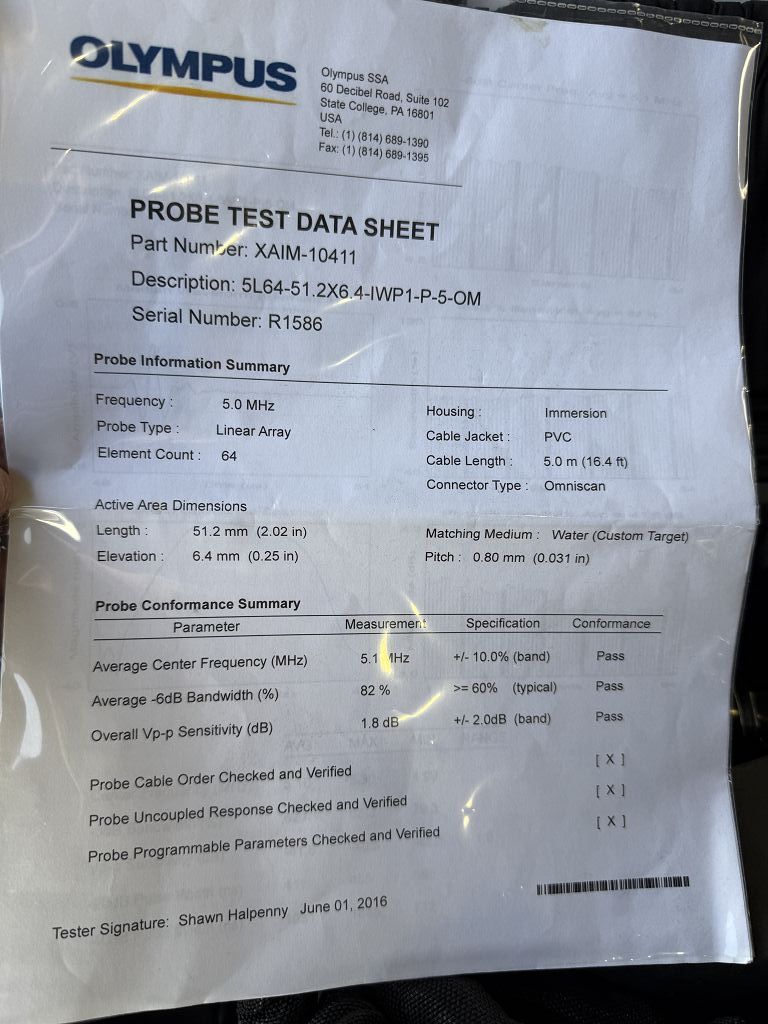

- Dokumente / Datenblatt

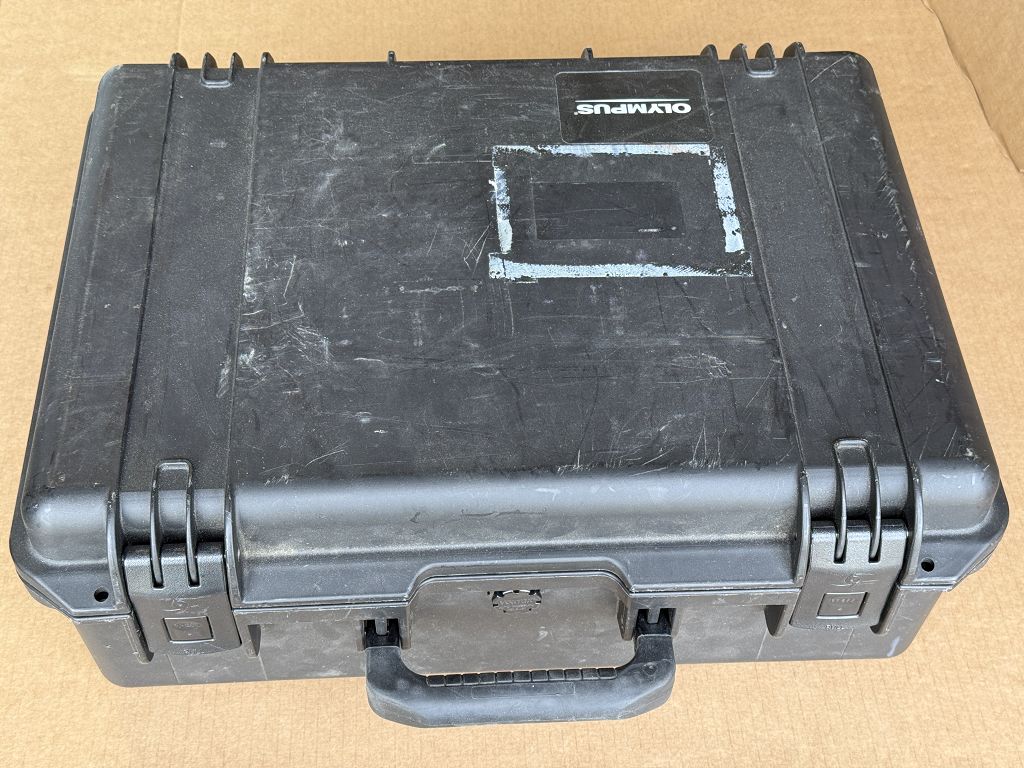

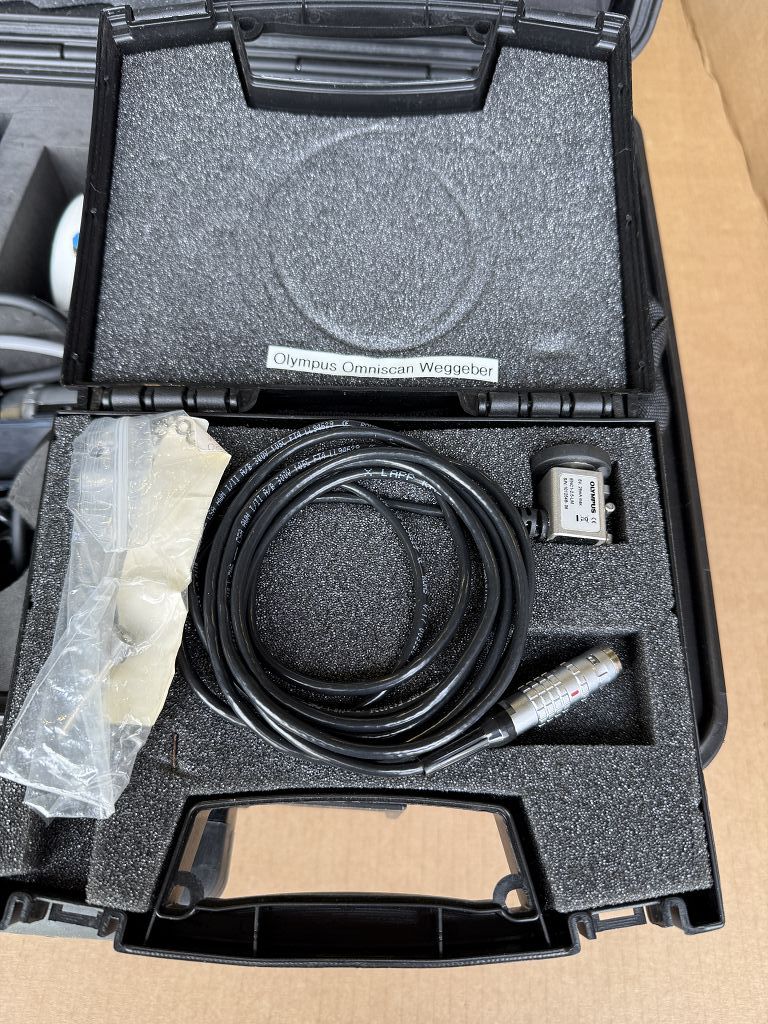

- Transportkoffer mit Schaumstoffeinlage
- Versand: sichere Verpackung, Schutz aller empfindlichen Komponenten
- Installation: nur durch qualifiziertes Fachpersonal, Kompatibilität prüfen
