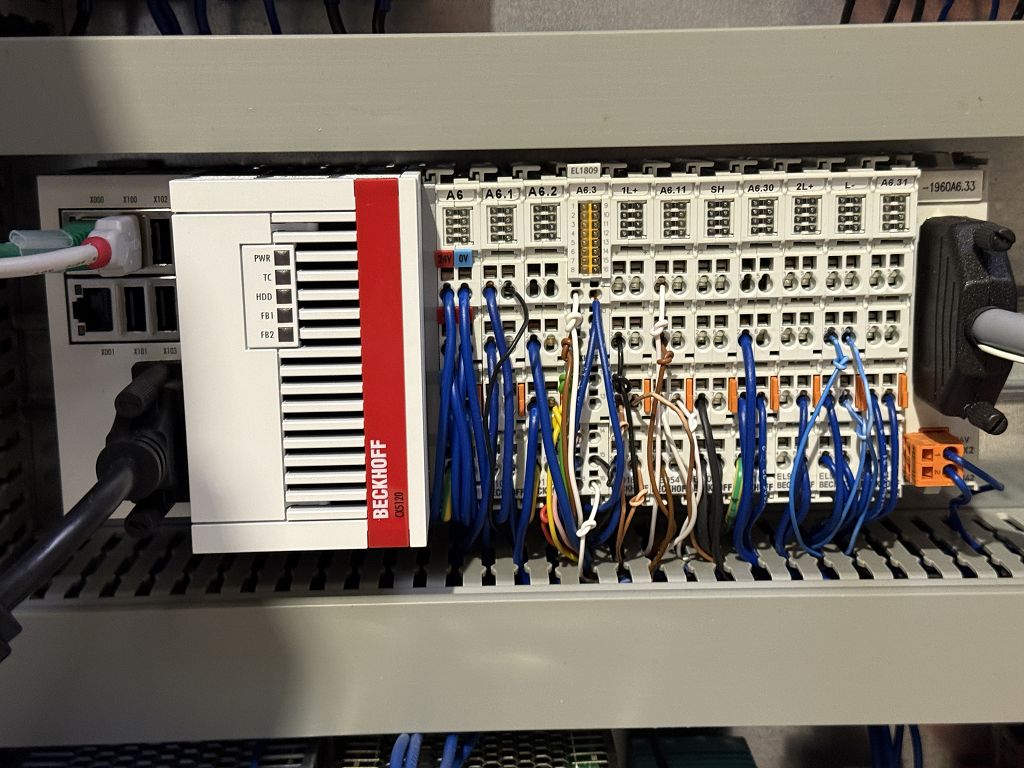

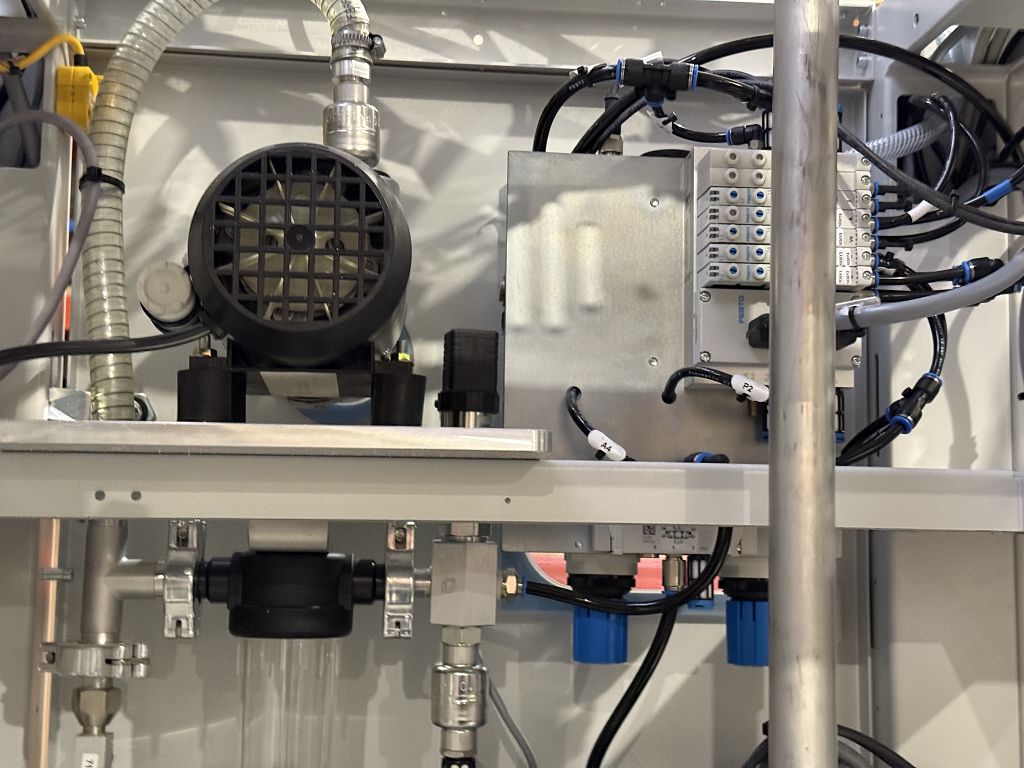

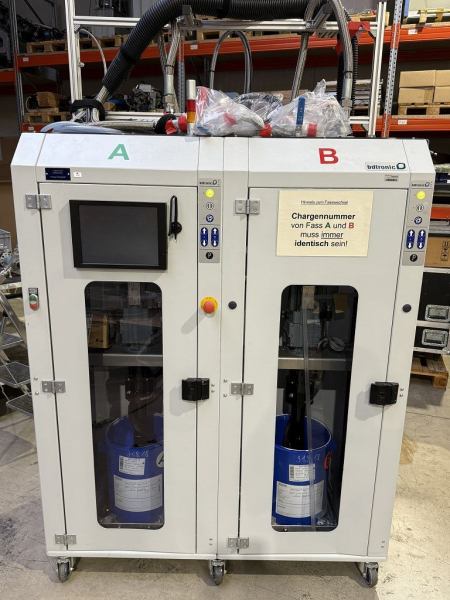

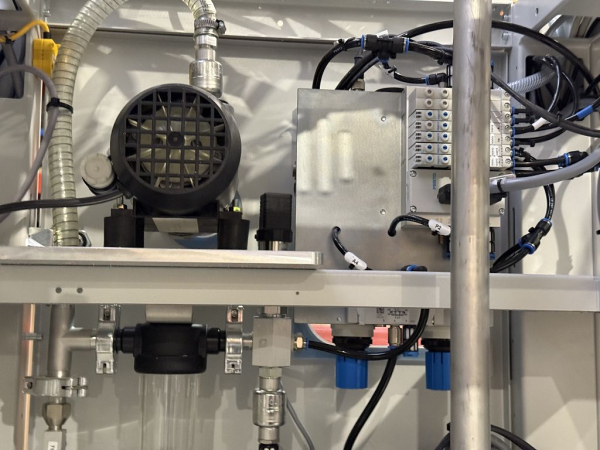

Diese industrielle Zweikomponenten Dosieranlage von bdtronic ist eine präzise und robuste Lösung für automatisierte Dosierprozesse. Es handelt sich um den Typ PPS-D mit der Seriennummer 3168 und Baujahr 05/2016. Die Anlage stammt aus dem Einsatz bei Audi AG in Ingolstadt und verfügt über zwei Materialstationen (A/B), integrierte Vakuumtechnik sowie umfangreiche Steuerungs- und Pneumatikkomponenten. Sie ist für industrielle Misch- und Dosierprozesse ausgelegt.
Herstellerangaben
bdtronic GmbH
Ahornweg 4
97990 Weikersheim
Deutschland
Telefon +49 7934 104 - 0
Fax +49 7934 104 - 371
E-Mail info@bdtronic.de
Technische Spezifikationen
-

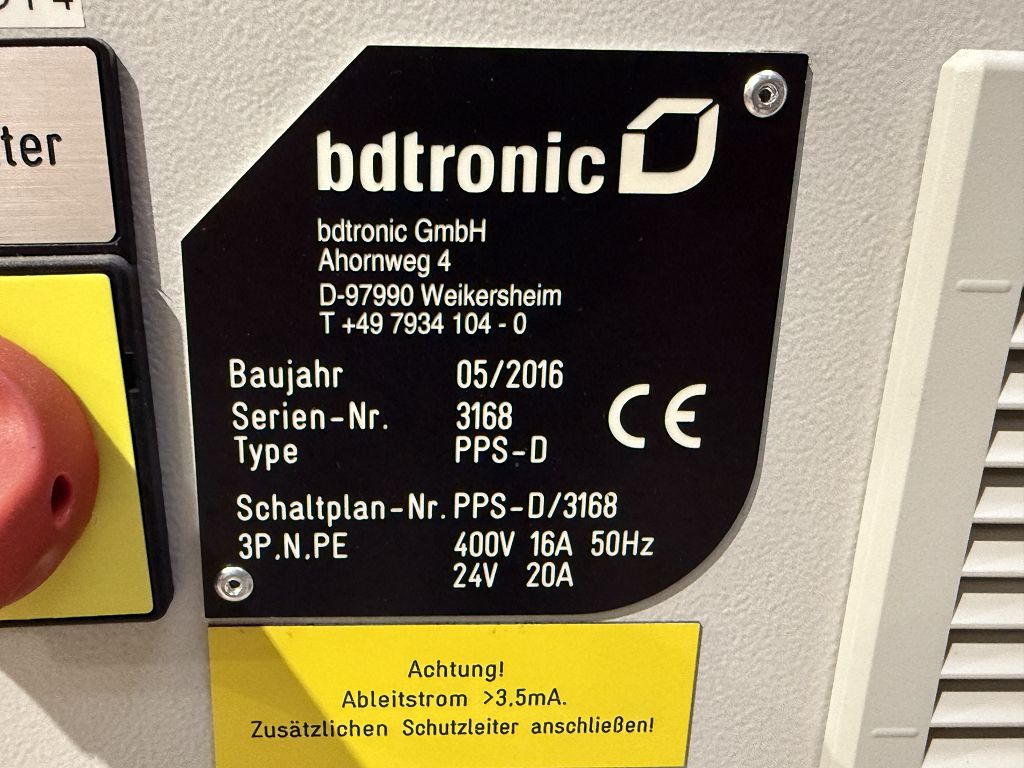

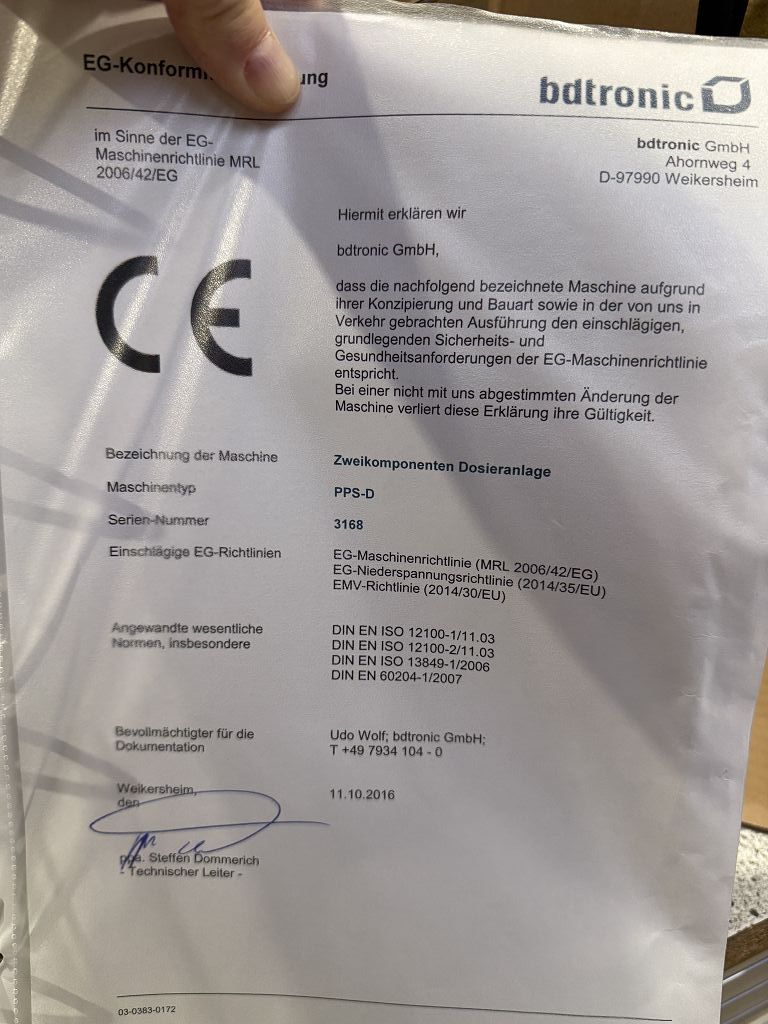

Hersteller: bdtronic GmbH
-
Produktart: Zweikomponenten Dosieranlage
-
Typ: PPS-D
-
Seriennummer: 3168
-
Baujahr: 05/2016
-
Schaltplan-Nr.: PPS-D/3168
-
Leitungsplan Harz: 1100723 / 05A1007Y3168
-
Leitungsplan Härter: 1100724 / 05A1007Y3168
-
Vakuumregelung Zeichnungsnr.: BAUGR2697 / 232723
-
Wischring Zeichnungsnr.: DICH0985 / 234029
-

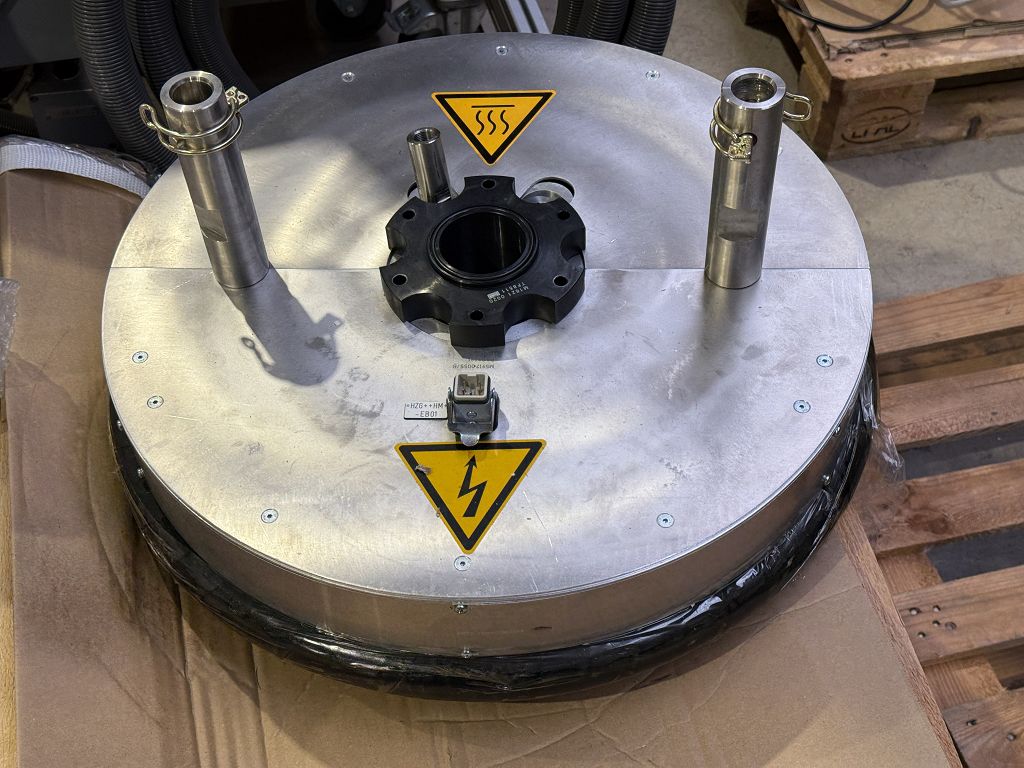

Vakuumfolgeplatte Zeichnungsnr.: 230733 / 60A5222Y0000
-

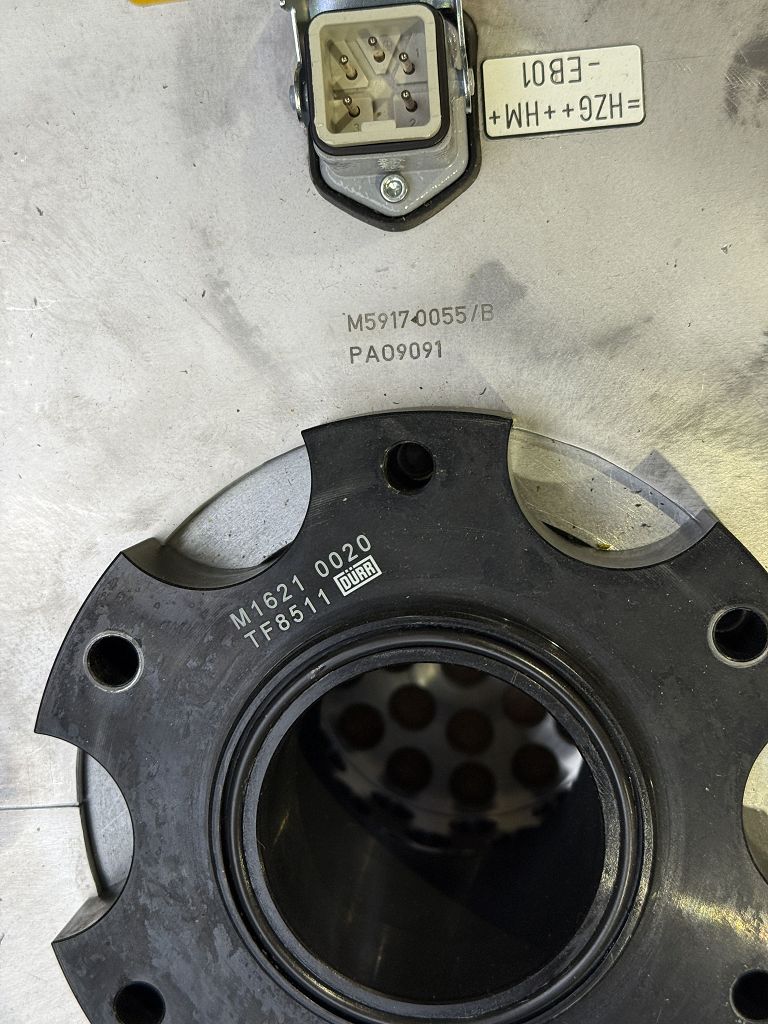

Folgeplatte / Deckel Einheit: M59170055/B / PA09091
-
Dichtung / Wischring: M1621 0020 / TF8511 (DÜRR)
-
Abmessungen (BxHxT): 1.340 mm x 1.700 mm x 680 mm
-
Grundfläche: < 0,9 m²
-
Gewicht: 880 kg
-
elektrische Versorgung: 400 V / 50 Hz
-
Absicherung: 16 A / 32 A
-
pneumatische Versorgung: max. 6 bar
-
Anschluss: mehrpoliger Industriesteckverbinder sowie pneumatische Steckanschlüsse
-
Schlauchenden: mit Kunststoffabdeckungen gegen Staub geschützt
-
Materialreste in Schläuchen: weich, nicht ausgehärtet
-
Zustand: gebraucht
Besondere Merkmale
-
Original bdtronic PPS-D Dosieranlage
-
eindeutige Identifikation über Seriennummer 3168
-
Anlage aus industriellem OEM-Einsatz (Audi AG Ingolstadt)
-

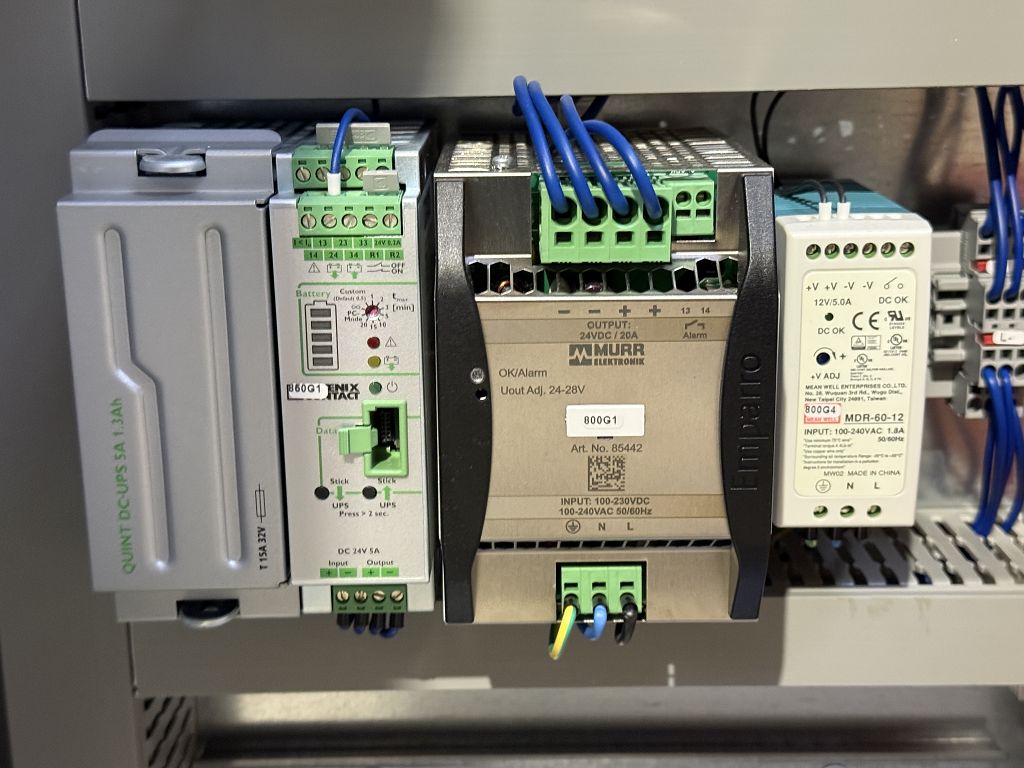

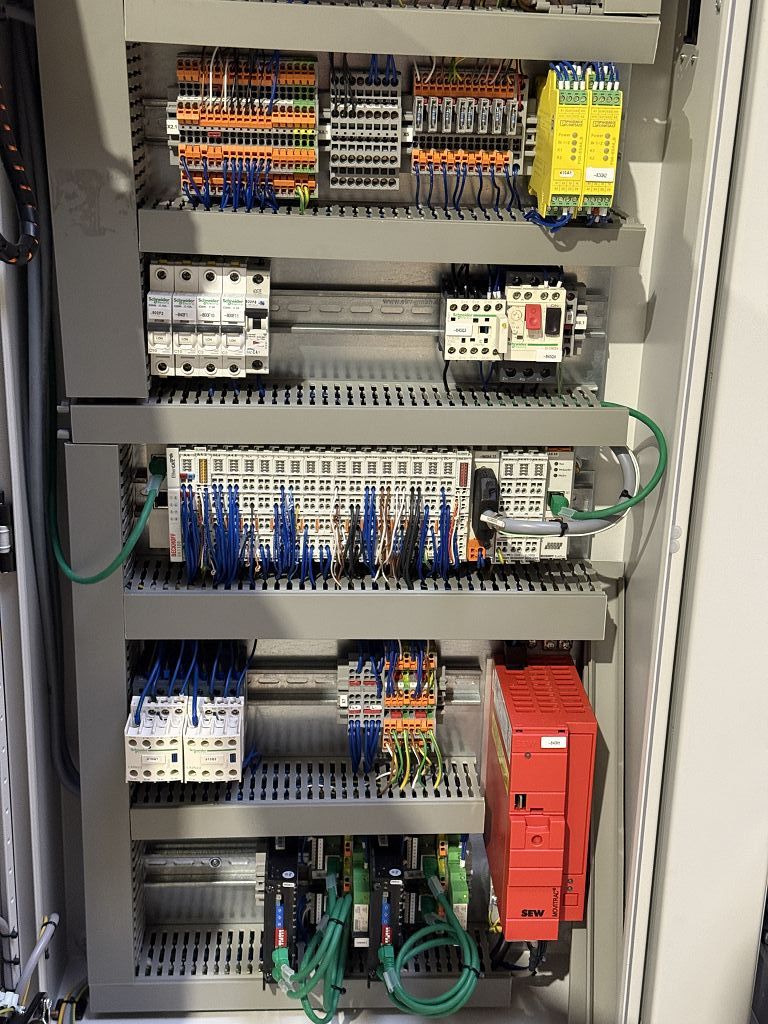

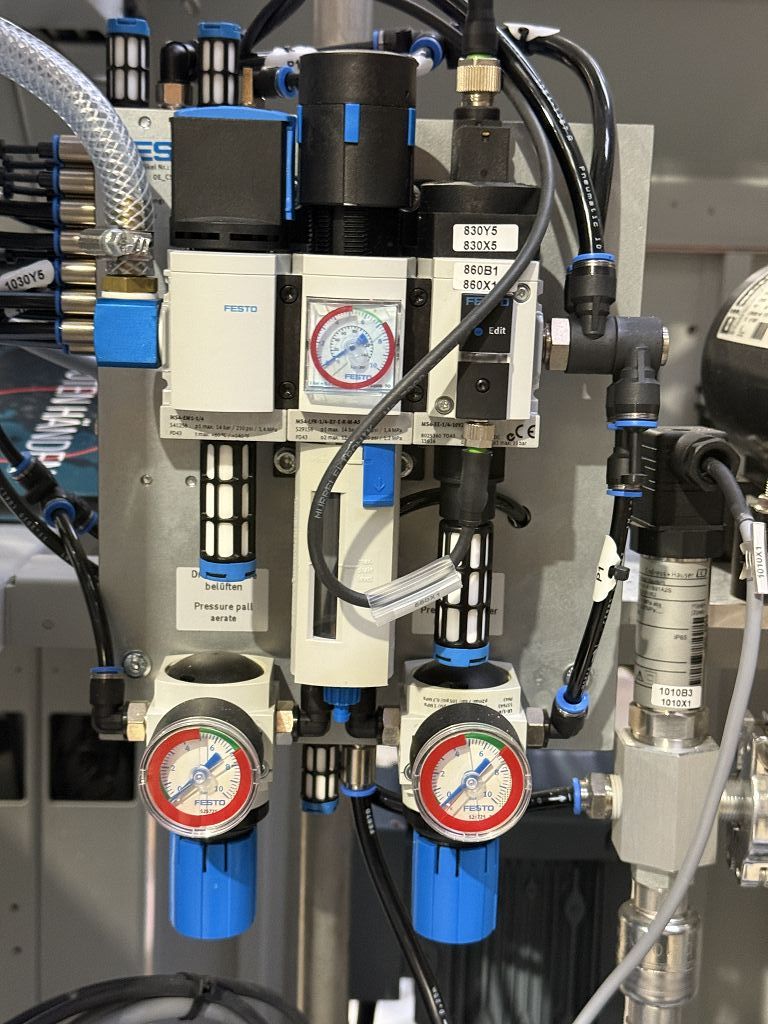

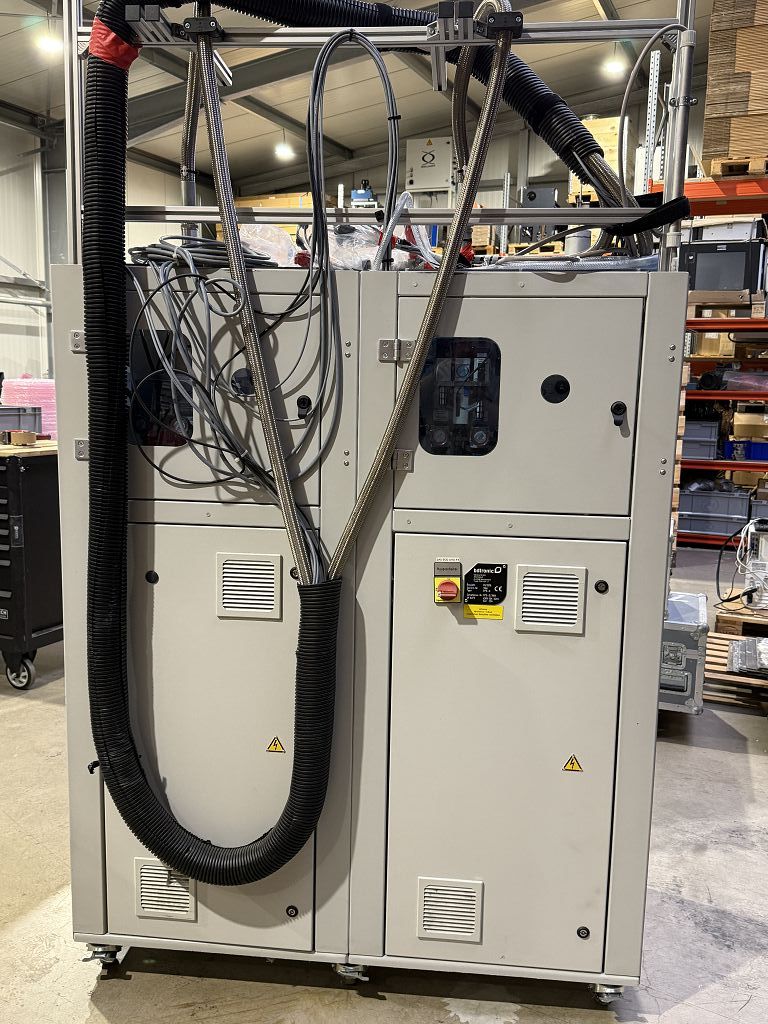

Rahmengestell mit Blechumhausung und integriertem Schaltschrank
-

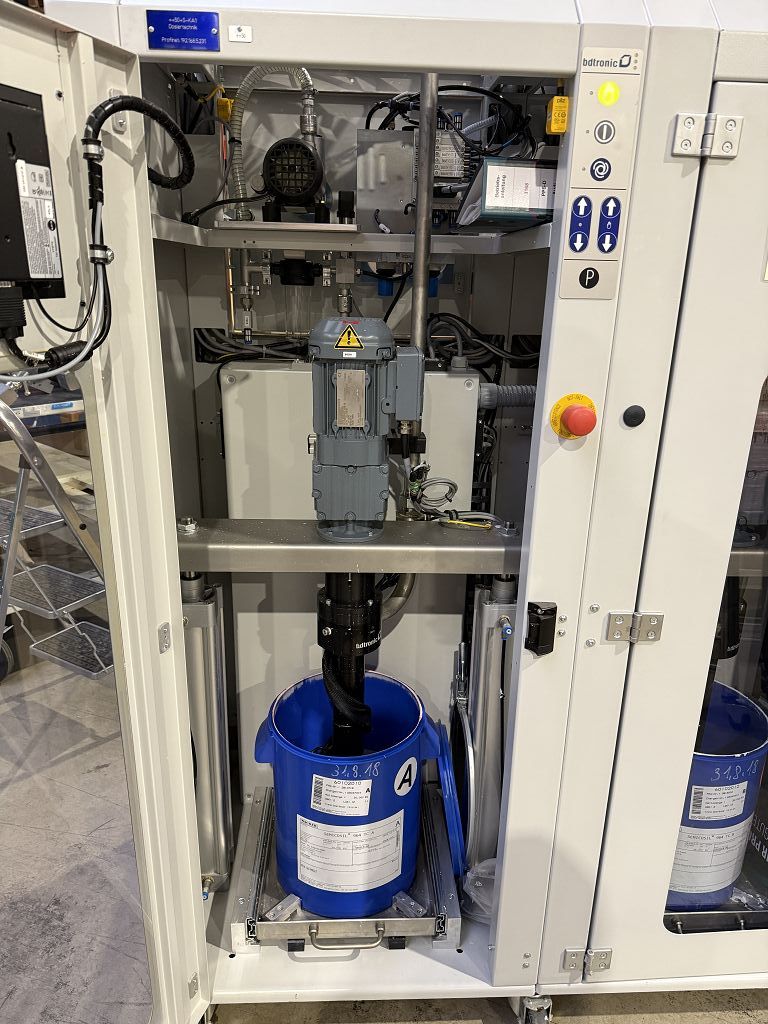

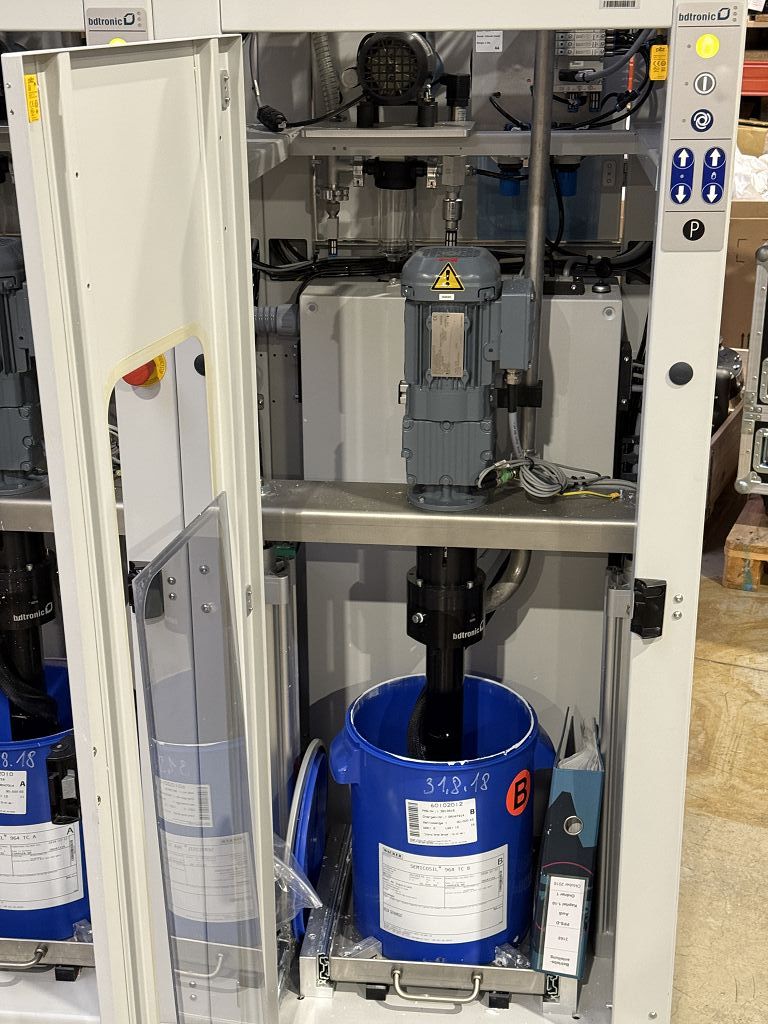

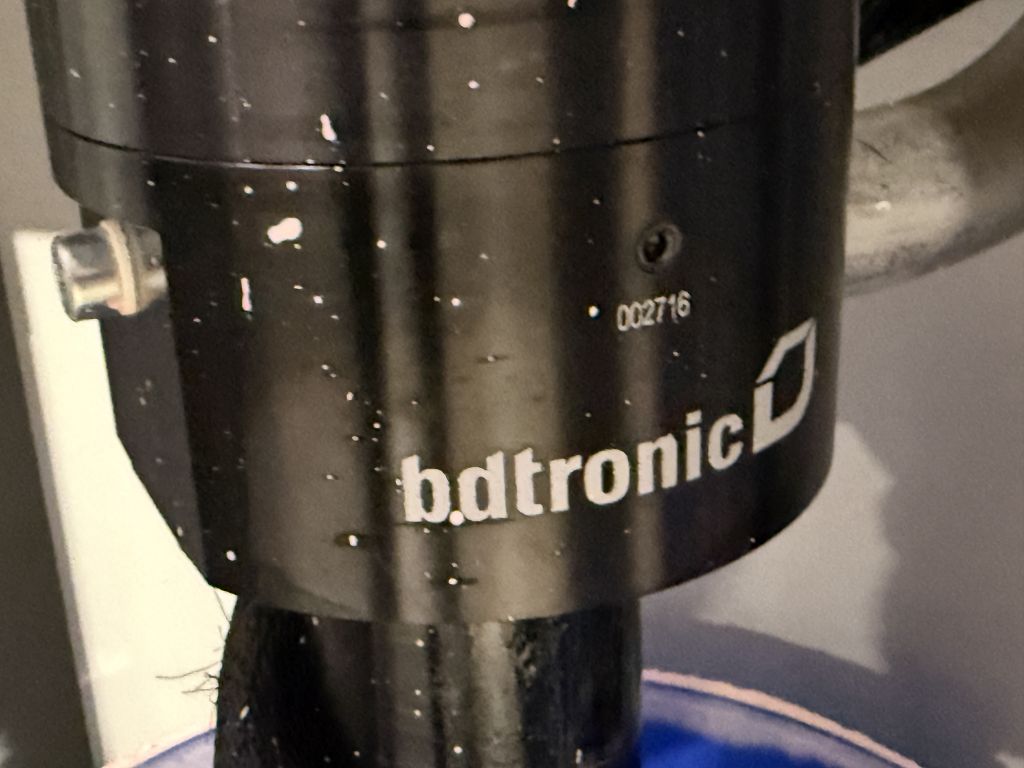

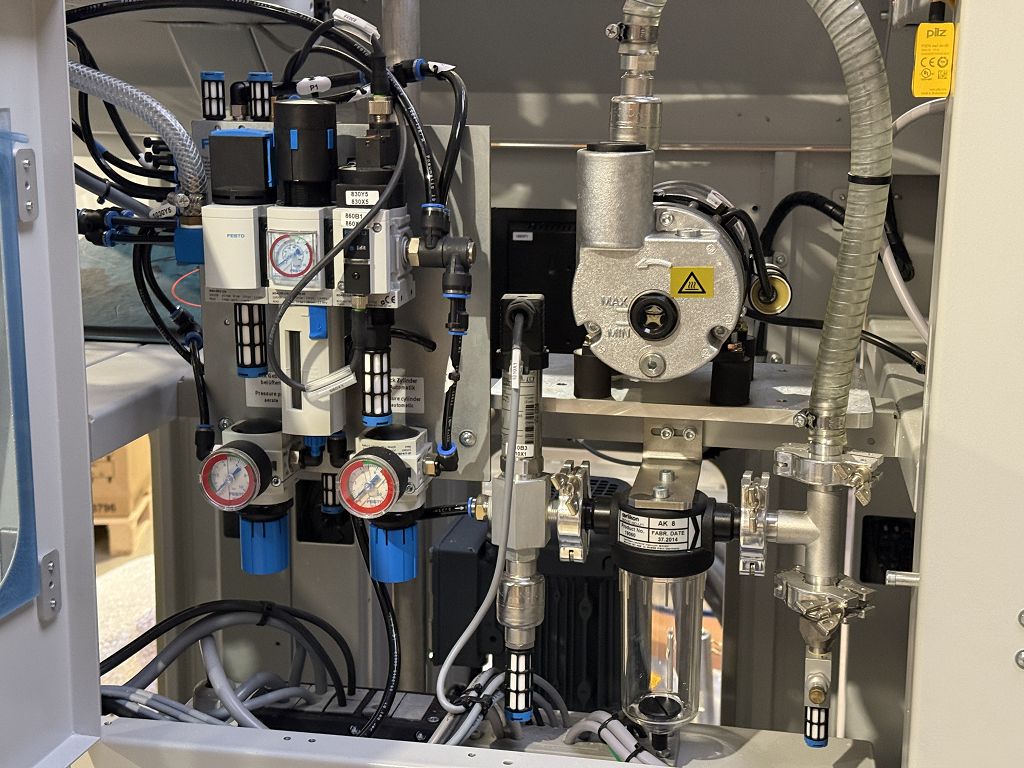

integrierte Fördereinheit mit Schneckenpumpe
-
ausziehbare Aufnahmeplatte für Gebinde
-
variable Folgeplattengrößen für unterschiedliche Gebindedurchmesser
-

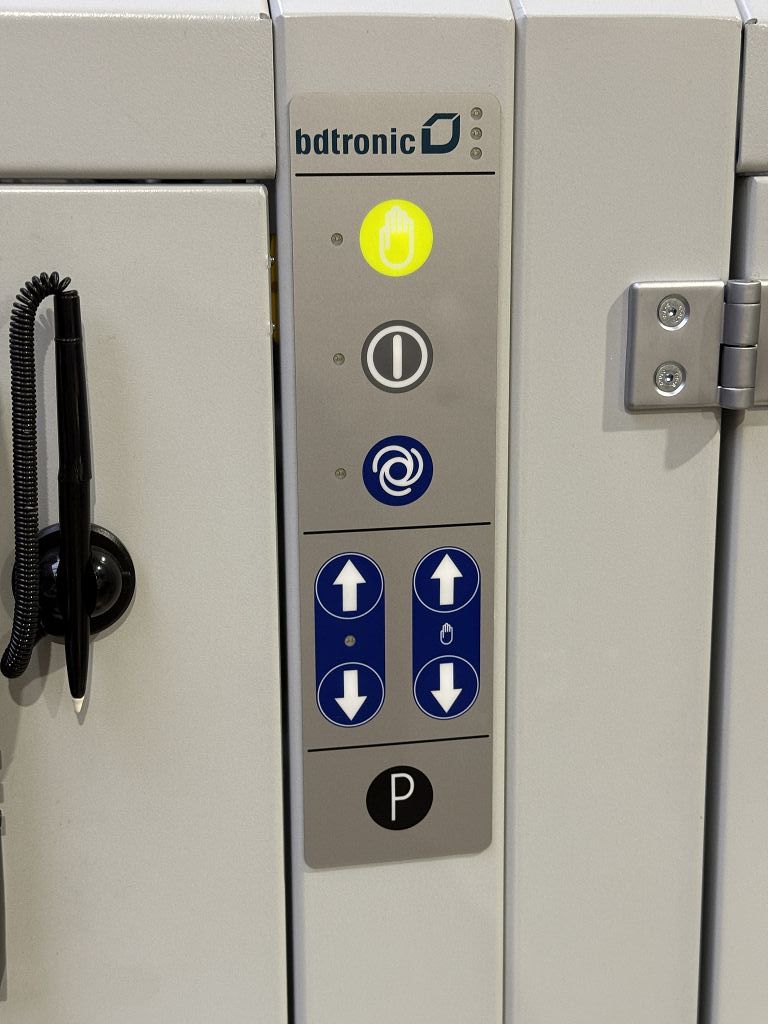

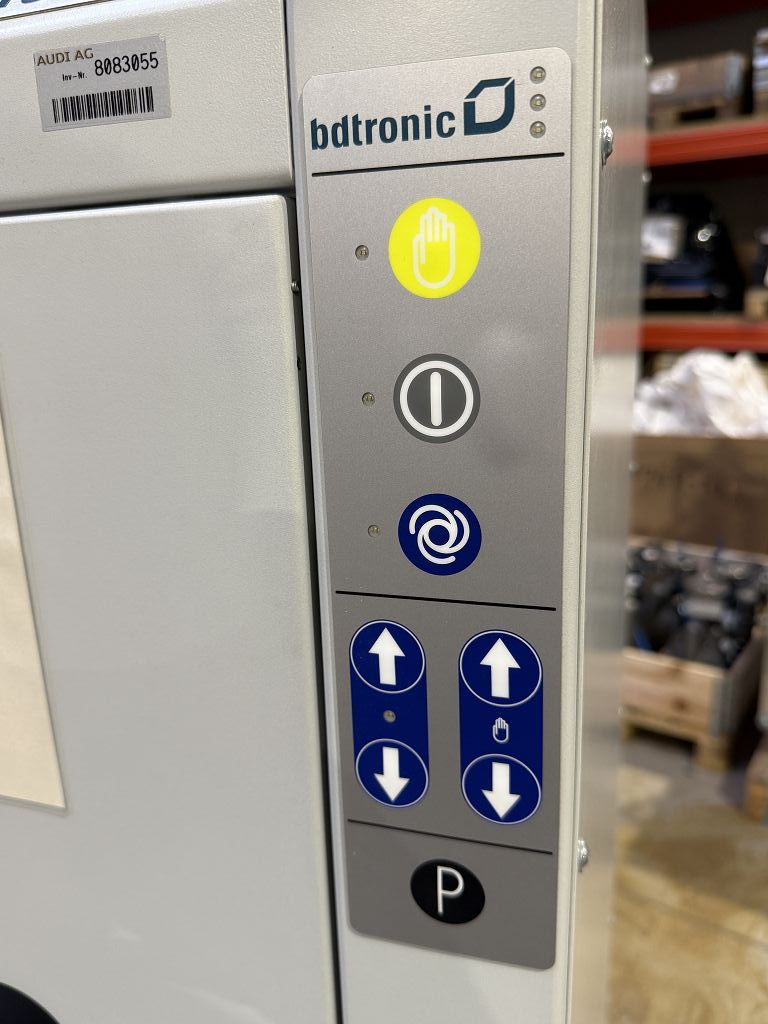

Signalzustandsleuchte integriert
-
materialschonender Betrieb durch niedrige Arbeitsdrücke
-
analoge Füllstandsüberwachung
-
optimierte Restentleerung der Gebinde
-
kompakte Bauweise mit geringem Platzbedarf
Einsatzbereiche
-
industrielle Dosier- und Mischprozesse
-
automatisierte Fertigungslinien
-
Verguss- und Klebeprozesse
-
Elektronikfertigung und Baugruppenverguss
-
Instandhaltung und Ersatz bestehender Dosieranlagen
-
Produktionsautomatisierung
-
Materialförderung und Dosierung
-
Serienfertigung in Industrieumgebungen
Hinweise
-
Zustand: gebraucht
-
Lieferumfang: ausschließlich das, was auf den Bildern sichtbar ist
-
Hinweis: Beschreibung kann weitere Komponenten enthalten – maßgeblich ist ausschließlich der tatsächlich sichtbare Lieferumfang
-

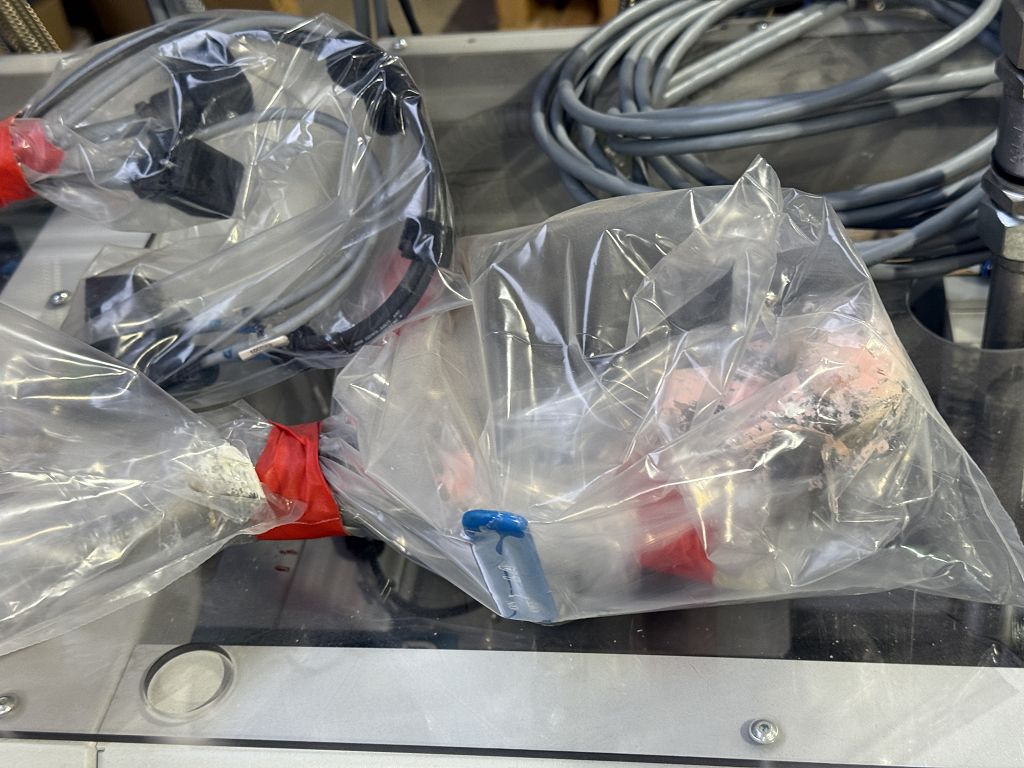

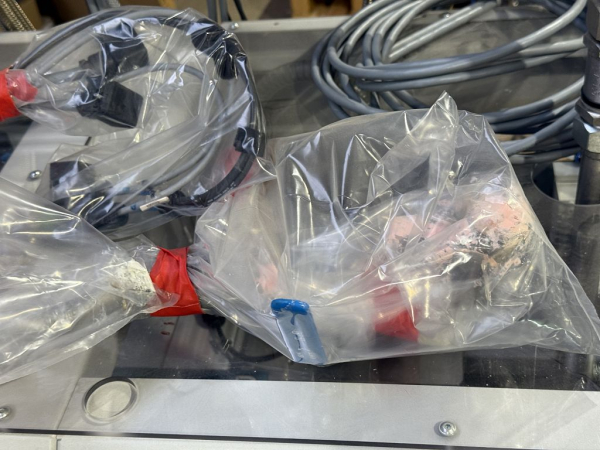

Schlauchenden sind mit Kunststofftüten gegen Verschmutzung geschützt, Materialreste im Inneren sind weich
-
Versand: Selbstabholung erforderlich (aufgrund Größe und Gewicht)
-
Installation: Anschluss und Inbetriebnahme nur durch qualifiziertes Fachpersonal, Kompatibilität vor Einsatz prüfen
