Zum Verkauf steht eine dSPACE HIL Digital I/O Board Interfacekarte mit der Typenbezeichnung DS4004-03 und der Artikelnummer 307033. Die Karte ist eindeutig über den Aufdruck „DS4004-03 (c)2009 dSPACE GmbH“ sowie die Barcode-Nummer 307033 identifizierbar. Sie wird in dSPACE HIL-Systemen zur Verarbeitung und Simulation digitaler Signale in Test- und Entwicklungsumgebungen eingesetzt.
Herstellerangaben
dSPACE GmbH
Rathenaustraße 26
33102 Paderborn
Deutschland
Telefon +49 5251 1638-0
Fax +49 5251 16198-0
E-Mail info@dspace.de
Website https://www.dspace.com
Technische Spezifikationen
- Hersteller: dSPACE GmbH
- Produktart: HIL Digital I/O Board / Interfacekarte / Erweiterungskarte
- Modell / Typ: DS4004-03
- Artikelnummer (P/N): 307033

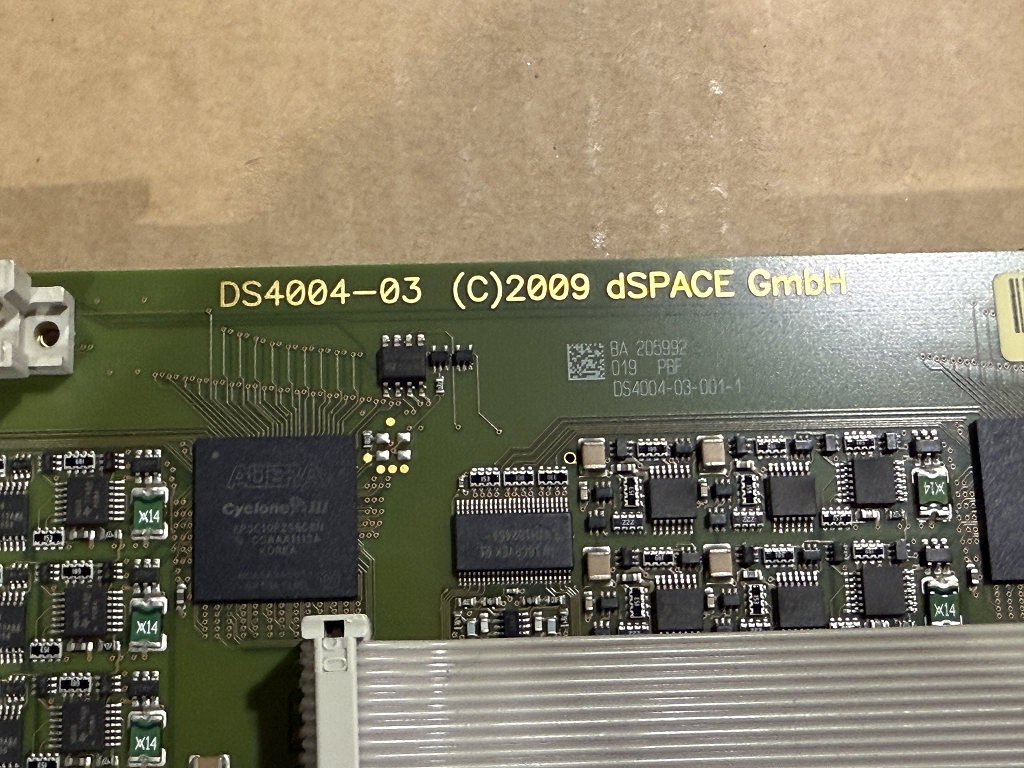

- Aufdruck: DS4004-03 (c)2009 dSPACE GmbH

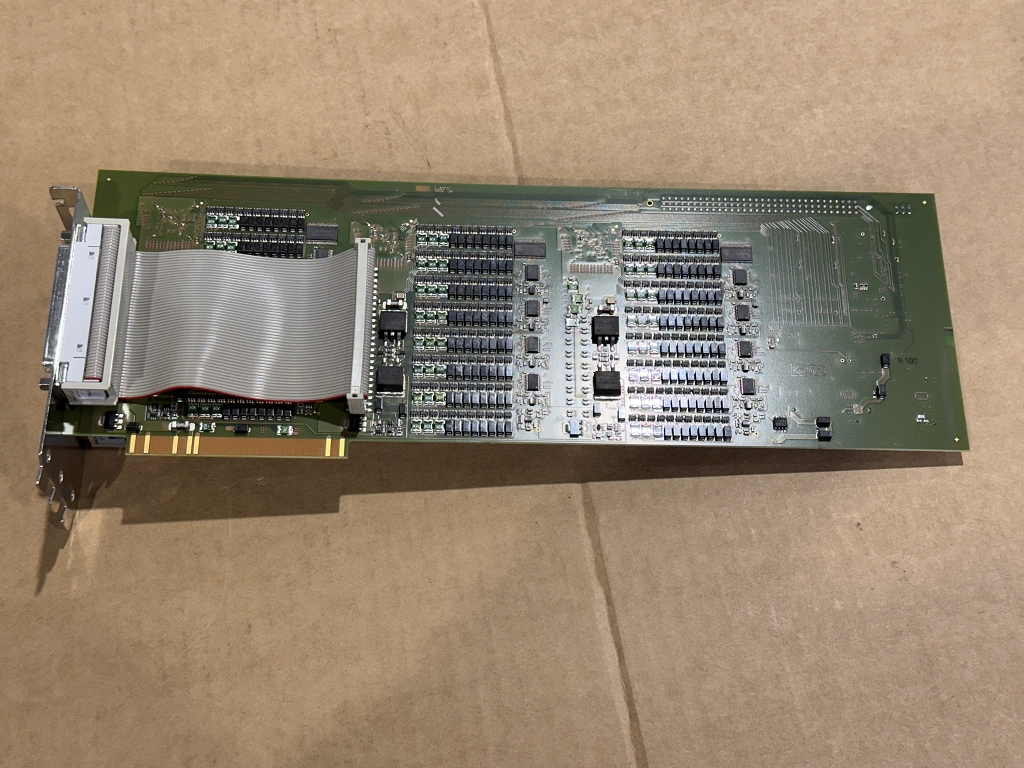

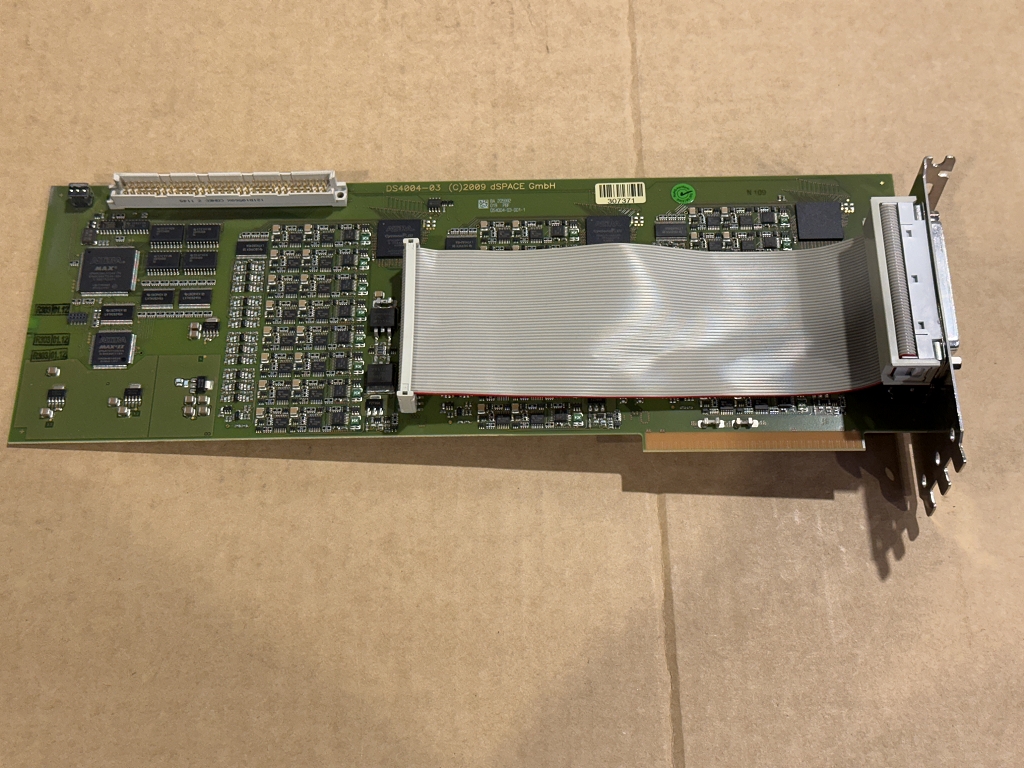

- Bauform: lange Steckkarte mit Goldkontaktleiste
- Stecksystem: mehrpolige Kartenkontaktleiste

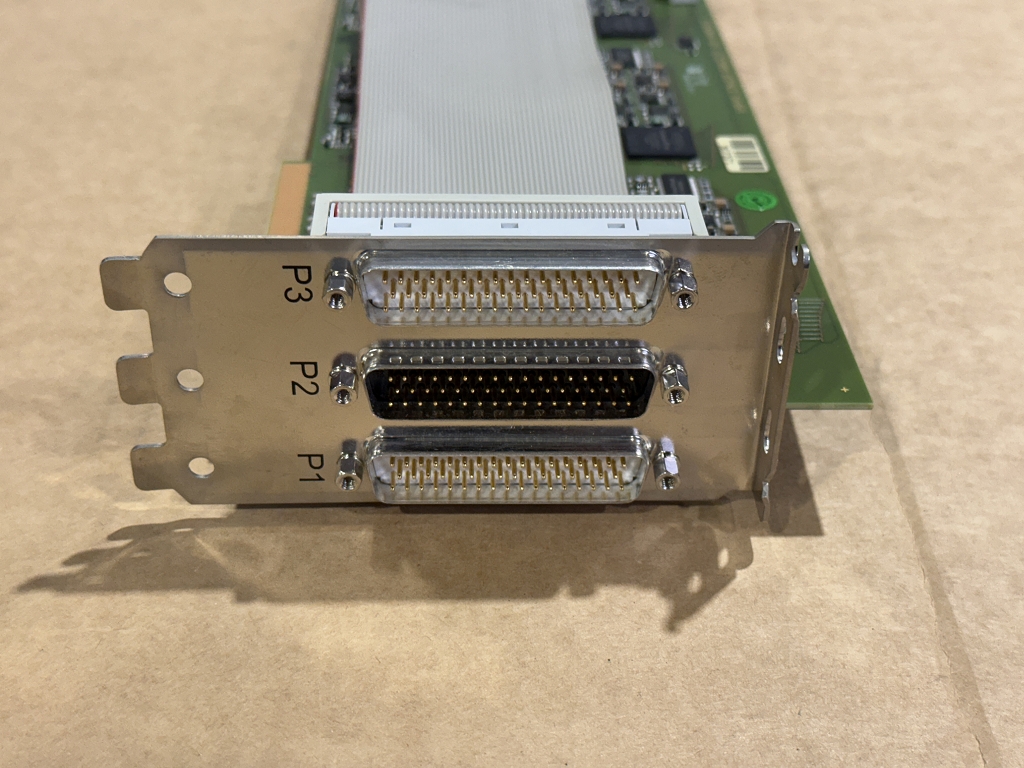

- Schnittstellen am Slotblech:
- P1: mehrpoliger Steckverbinder
- P2: mehrpoliger Steckverbinder
- P3: mehrpoliger Steckverbinder
- interne Verbindung: Flachbandkabel
- Leiterplatte: mehrlagig, grün
- sichtbare Komponenten: ICs und FPGA (Altera Cyclone III)
- digitale I/O-Kanäle: 96 Kanäle
- Signalverarbeitung: bis 60 V
- Spannungsbereiche: 5 V bis 60 V
- unterstützte Signale: Kfz-Signale und TTL-Signale
- Konfiguration: softwareseitig konfigurierbar
- Funktionen:
- PWM-Messung und -Erzeugung
- Frequenzmessung
- Rechtecksignal-Erzeugung
- Kanalstruktur: 3 Gruppen mit unterschiedlichen Spannungssystemen
- Zustand: gebraucht
Besondere Merkmale
- Original dSPACE DS4004-03 HIL Digital I/O Board
- 96 digitale I/O-Kanäle mit Signalaufbereitung
- unterstützt Kfz-Spannungsniveaus (12V / 24V / 36V / 48V)
- geeignet für TTL-Pegel und industrielle Signale
- flexible Softwarekonfiguration aller Kanäle
- PWM-, Frequenz- und Rechtecksignal-Funktionalität
- robuste Industrie-Steckkarte mit Metall-Slotblech
- geeignet als Ersatzteil oder Systemerweiterung
Einsatzbereiche
- Hardware-in-the-Loop (HiL) Simulation
- Steuergeräteentwicklung (ECU Testing)
- Automobilindustrie / Versuch und Test (Herkunft Audi AG)
- Signalverarbeitung und digitale Simulation
- Prüfstände und Testsysteme
- industrielle Automatisierung
- Forschung und Entwicklung
- Instandhaltung und Service
- Ersatzteilbeschaffung
- Integration in bestehende dSPACE-Systeme
Hinweise
- Zustand: gebraucht
- Lieferumfang: 1x Karte wie auf Bildern ersichtlich
- Gebrauchsspuren vorhanden
- Herkunft: Audi AG
- Versand: sichere Verpackung zum Schutz der Steckverbinder und Elektronik
- Installation und Inbetriebnahme nur durch Fachpersonal
- Kompatibilität vor Einsatz prüfen
