Ventilatoreinsatz
MAICO
ER 100 H
ER100H
0084.0134

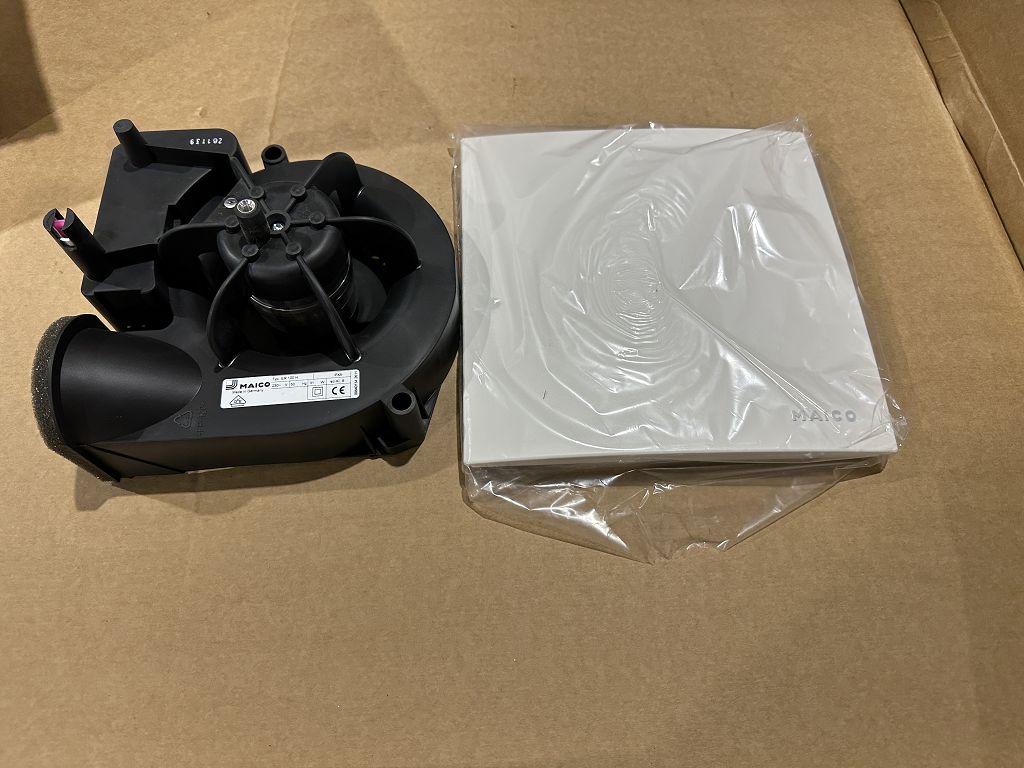

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 101 m³/h, mit Feuchtesteuerung und Grundlastschaltung
Einsatzbeispiele: Bad, Küche, Mehrfamilienhaus, Aufenthaltsraum, Esszimmer
Ausführung mit Feuchtesteuerung und Grundlastschaltung
-Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.
-Vollautomatische intelligente Feuchtesteuerung.
-Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
-Nicht drehzahlsteuerbar.
-Nicht für Zweitraumlüftung geeignet.
-Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
-Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des -Ausschaltpunkts Grundlastbetrieb.
-Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb; manuelle Zuschaltung der Volllast; Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
-Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.
-Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.
Merkmale
-Ventilator mit Abdeckung und ISO Coarse > 30 % (G2) Filter zum Einbau in Unterputzgehäuse.
-Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
-Problemloser Filterwechsel ohne Werkzeug.
-Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
-Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
-Farbe verkehrsweiß ähnlich RAL 9016.
-Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
-Schutzklasse II.
-Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
-Robuster energiesparender Kondensatormotor.
-Motor mit thermischem Überlastungsschutz.
-Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
-Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
-Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
-Mit VDE-Zeichen.
NEU.
In OVP.
